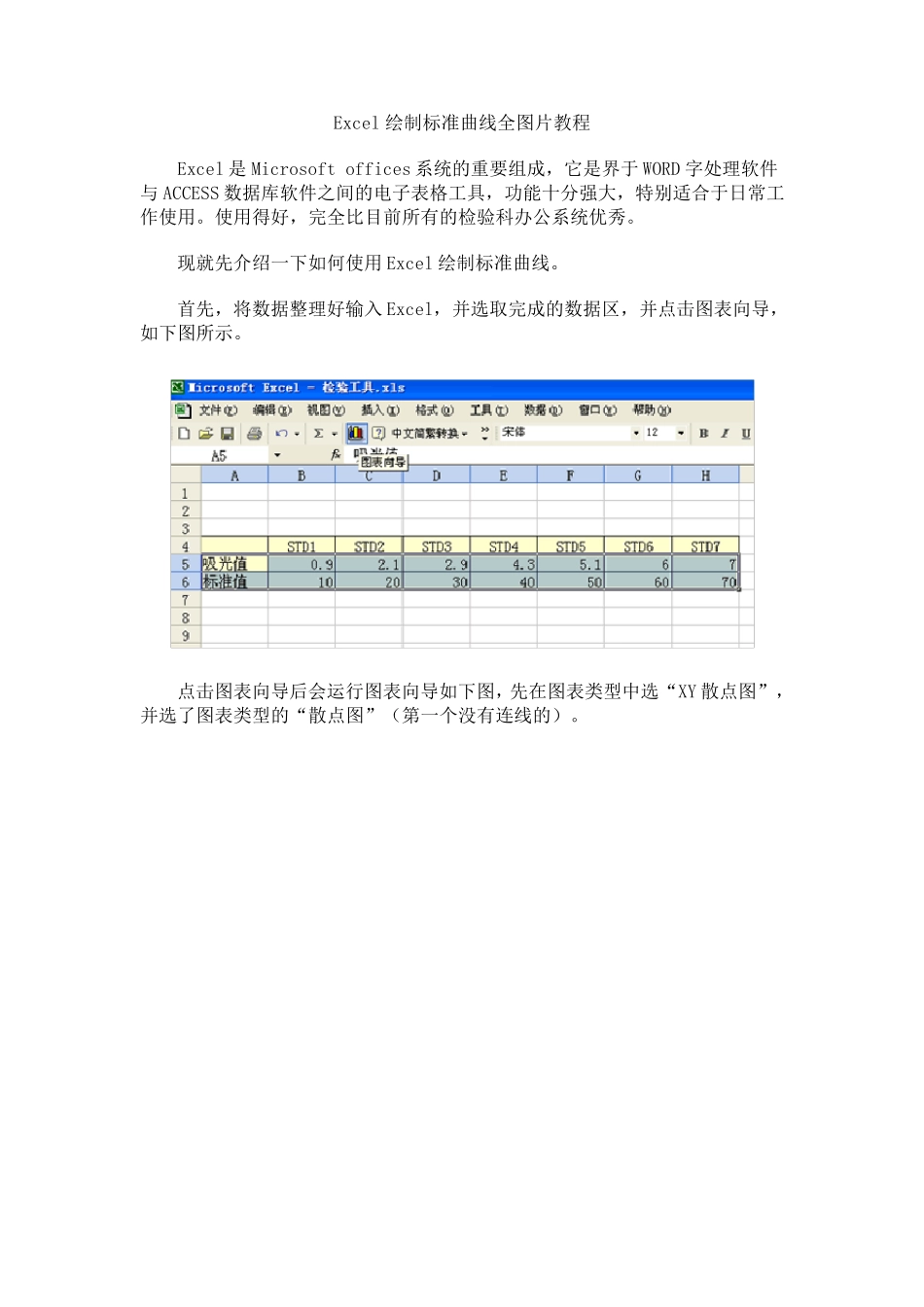

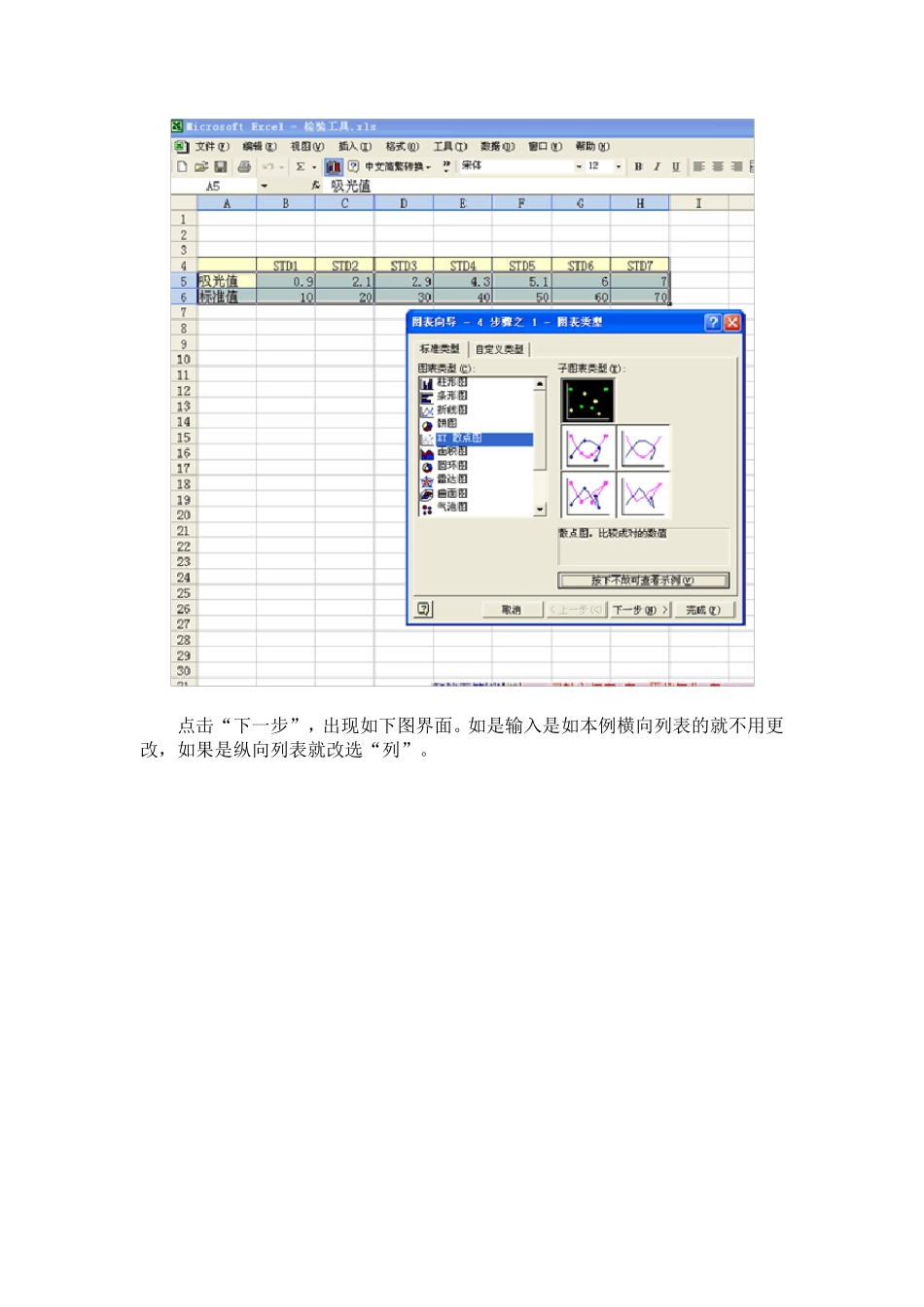

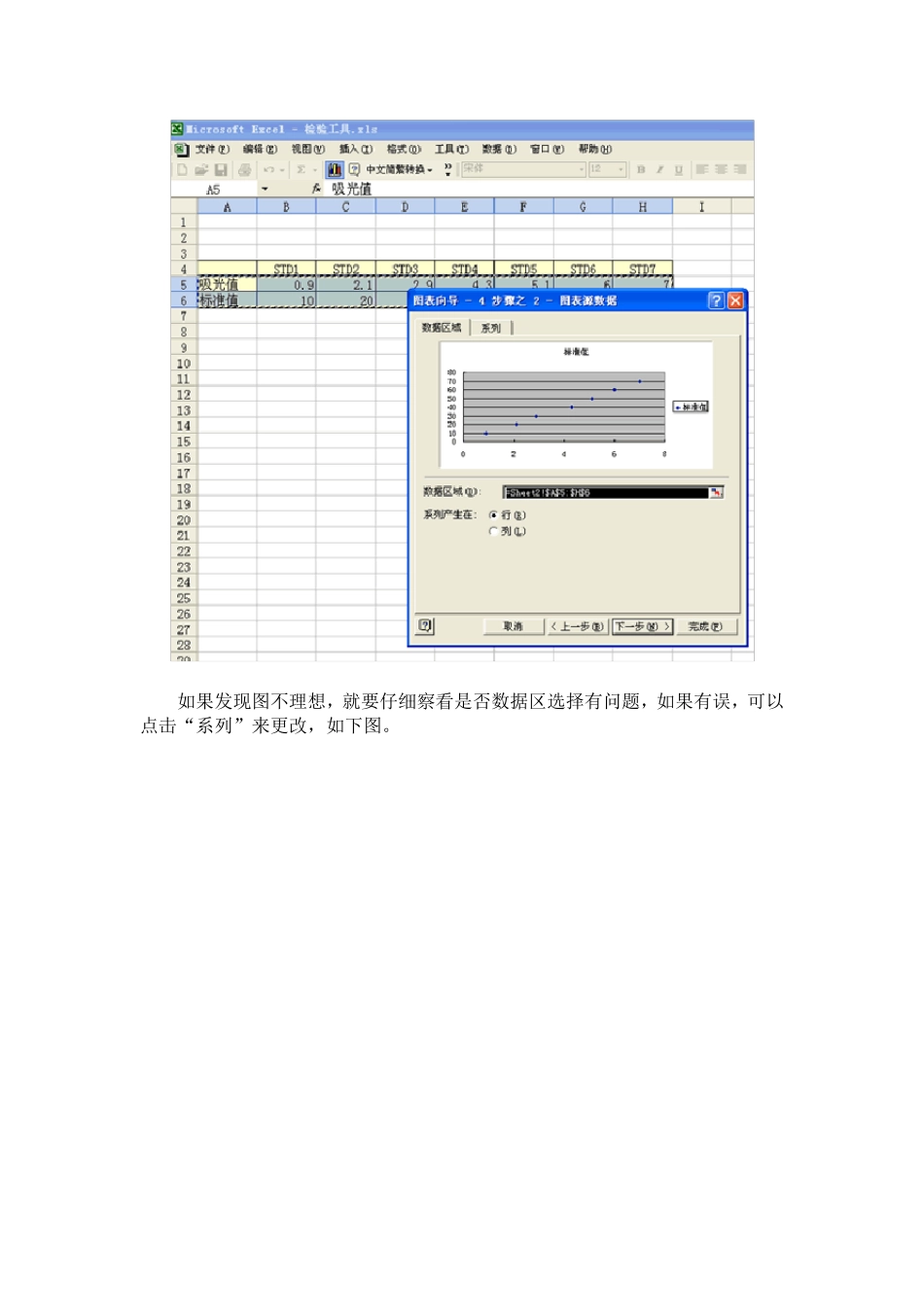

Excel 绘制标准曲线全图片教程 Excel 是Microsoft offices 系统的重要组成，它是界于WORD 字处理软件与ACCESS 数据库软件之间的电子表格工具，功能十分强大，特别适合于日常工作使用。使用得好，完全比目前所有的检验科办公系统优秀。 现就先介绍一下如何使用Excel 绘制标准曲线。 首先，将数据整理好输入Excel，并选取完成的数据区，并点击图表向导，如下图所示。 点击图表向导后会运行图表向导如下图，先在图表类型中选“XY 散点图”，并选了图表类型的“散点图”（第一个没有连线的）。 点击“下一步”，出现如下图界面。如是输入是如本例横向列表的就不用更改，如果是纵向列表就改选“列”。 如果发现图不理想，就要仔细察看是否数据区选择有问题，如果有误，可以点击“系列”来更改，如下图。 如果是X 值错了就点击它文本框右边的小图标，结果如下图： 出现上图后，如图在表上选取正确的数据区域。然后点击“下一步”出现图表选项界面，如下图，上应调整选项，以满足自己想要的效果。 点击“下一步”，现在一张带标准值的完整散点图就已经完成，如下图。 完成了散点图，现在需要根据数据进行回归分析，计算回归方程，绘制出标准曲线。其实这很简单，先点击图上的标准值点，然后按右键，点击“添加趋势线”。如下图。 由于本例是线性关系，在类型中选“线性”如下图 点击“确定”，标准曲线就回归并画好了。 标准曲线是画好了，可是我们怎么知道回归后的方程是什么样呢？这了简单，点击趋势线（也就是我们说的标准曲线）然后按右键，选趋势线格式，如下图： 在显示公式和显示R 平方值（直线相关系数）前点一下，勾上。再点确定。好了，现在公式和相关系数都出来了。如图：呵 R 的平方达 0.996，线性相当好。 可是有时候有的项目是成指数增加的，散点图如下图， 从上图看并不值关，除了最大的一个点外其余的几乎都成了直线。这不难理解，对于10000000 而言，10 与10000 都差不了多少。因此我们平时常使用半对数坐标纸画图。对于Excel 也可以，先点中Y 坐标轴，再按右键，选“坐标轴格式”如下图 将左下方的对数刻度选中，确定。完整的一个半对数标准曲线就做好了。 利用Excel 制作标准曲线简单吧？如果认真调整参数可以得到不同的效果，大家多研究一下吧。 有人说标准曲线是拿来用的，要是能输入信号值就可以得出浓度那就好了，其实使用Excel 也能很自如的处理。具体请听下回分解。
