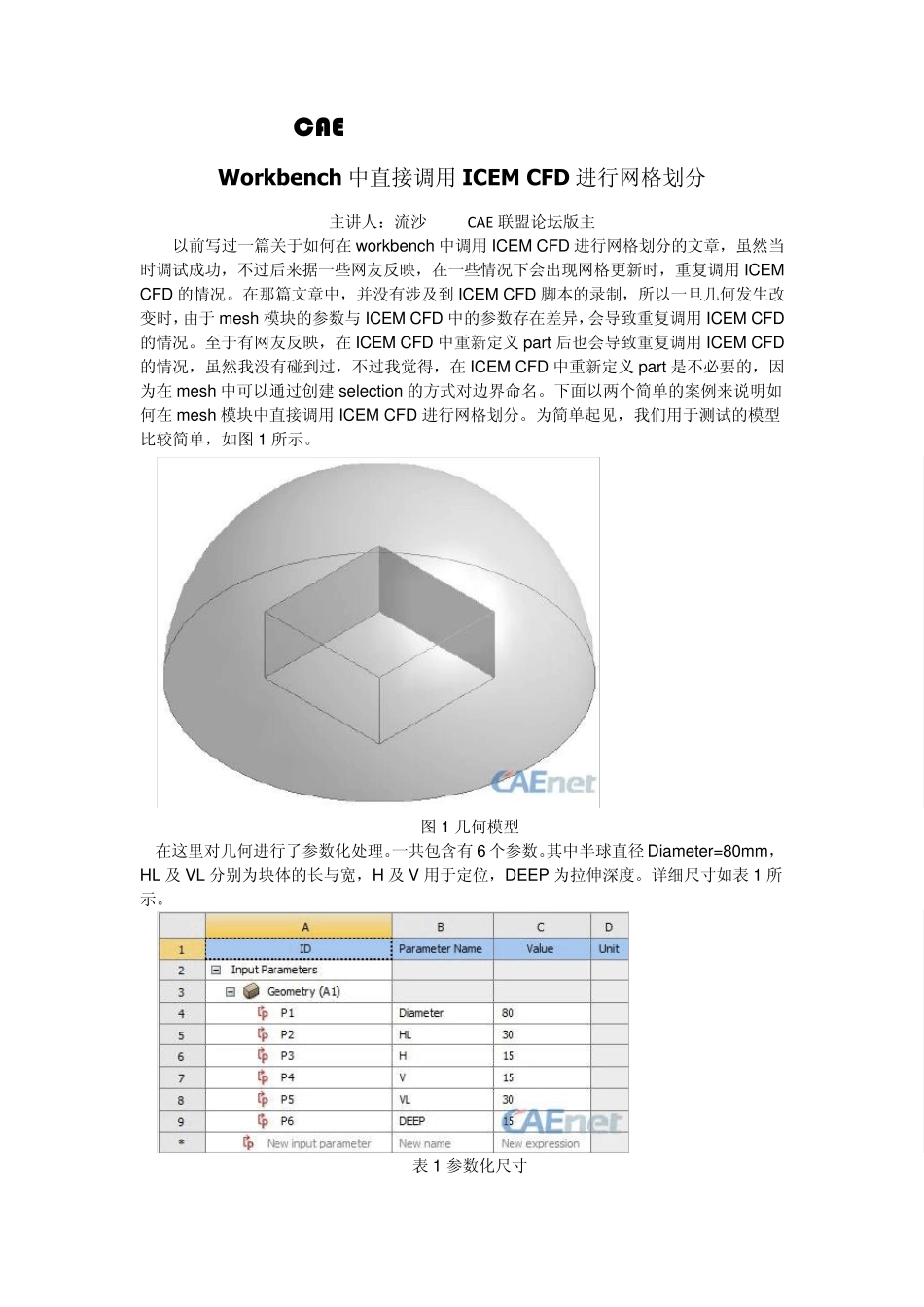

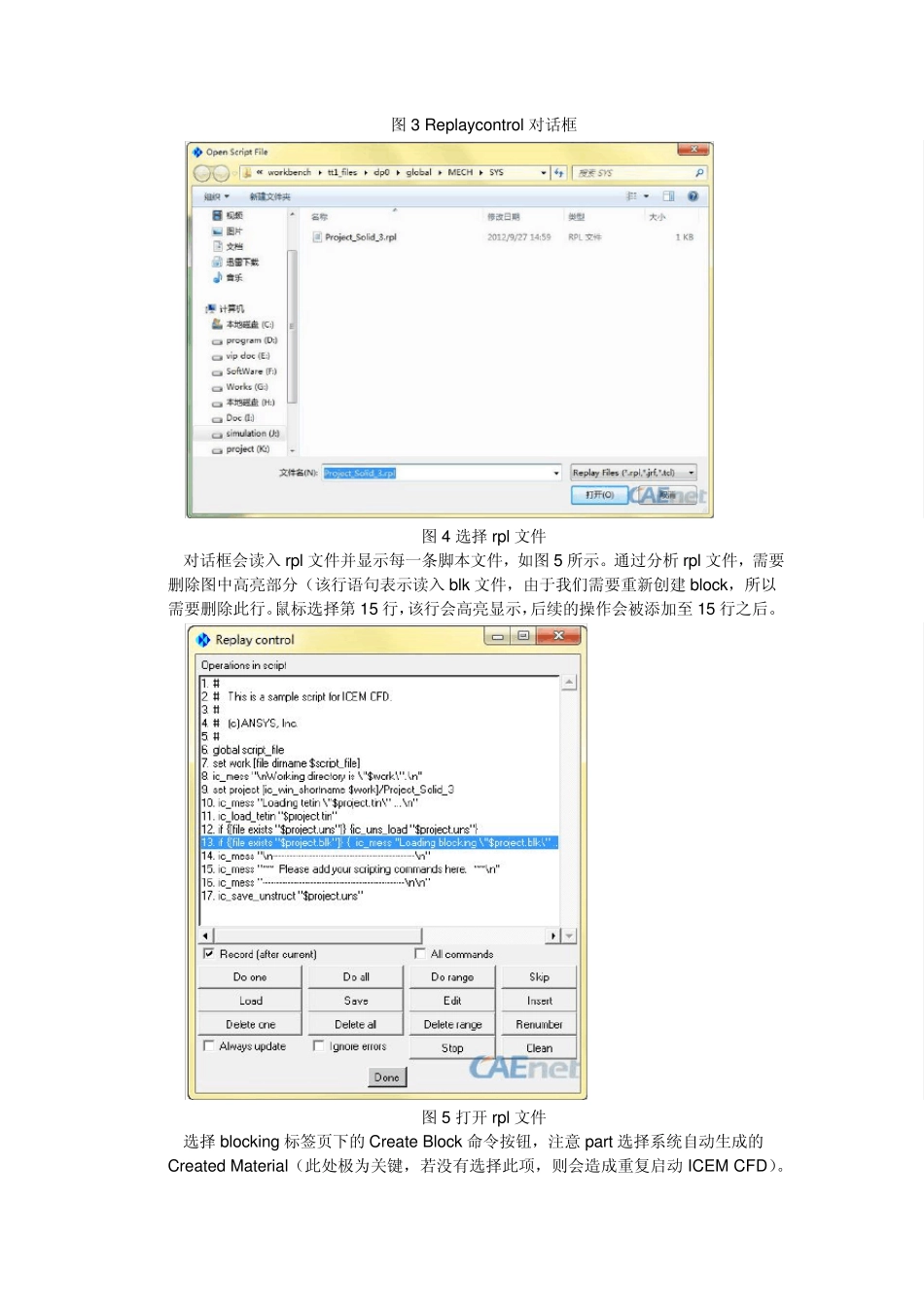

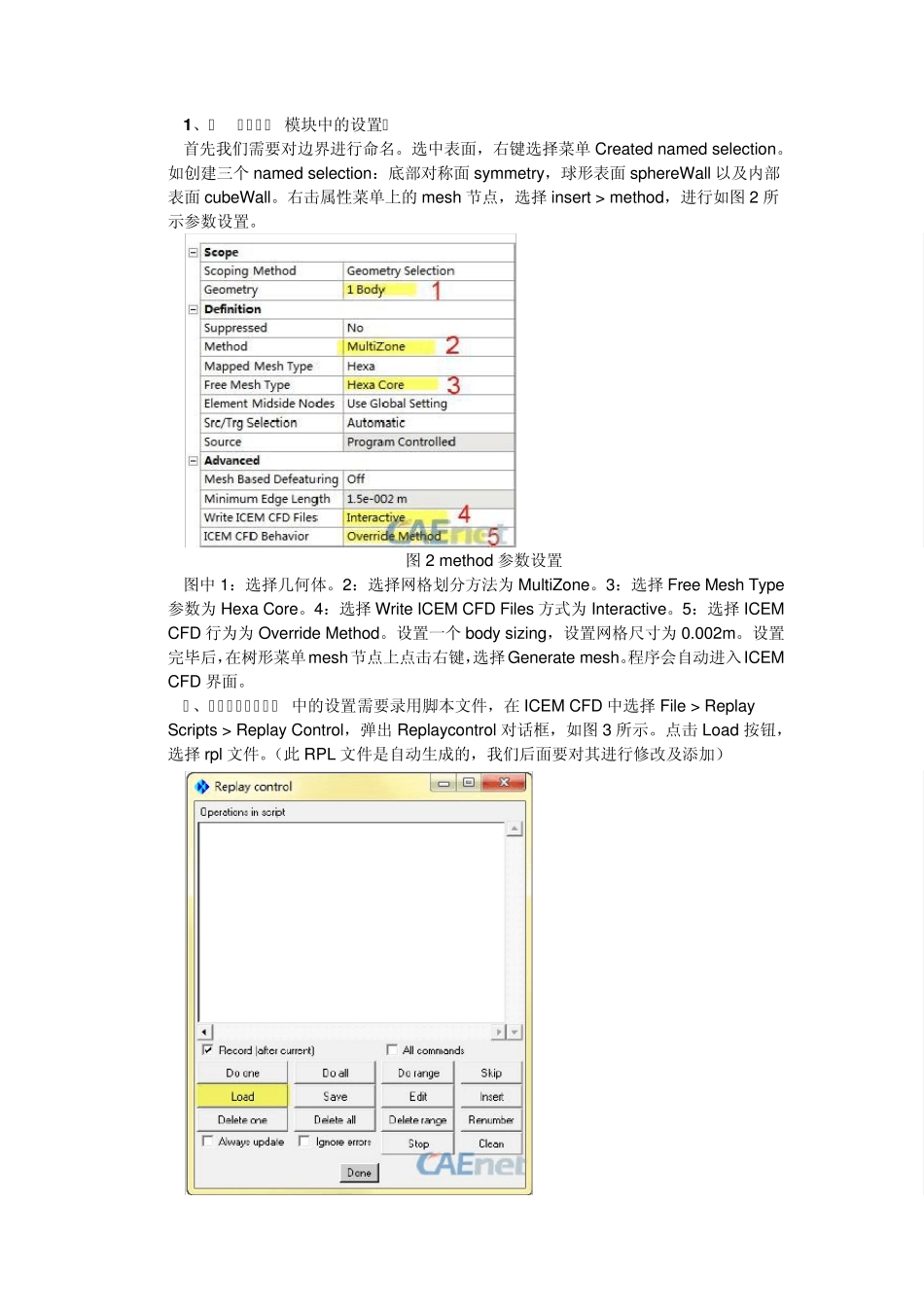

CAE联盟论坛精品讲座系列 Workbench 中直接调用ICEM CFD 进行网格划分 主讲人：流沙 CAE 联盟论坛版主 以前写过一篇关于如何在w orkbench 中调用ICEM CFD 进行网格划分的文章，虽然当时调试成功，不过后来据一些网友反映，在一些情况下会出现网格更新时，重复调用ICEM CFD 的情况。在那篇文章中，并没有涉及到 ICEM CFD 脚本的录制，所以一旦几何发生改变时，由于mesh 模块的参数与 ICEM CFD 中的参数存在差异，会导致重复调用ICEM CFD的情况。至于有网友反映，在ICEM CFD 中重新定义 part 后也会导致重复调用ICEM CFD的情况，虽然我没有碰到过，不过我觉得，在ICEM CFD 中重新定义 part 是不必要的，因为在mesh 中可以通过创建 selection 的方式对边界命名。下面以两个简单的案例来说明如何在mesh 模块中直接调用ICEM CFD 进行网格划分。为简单起见，我们用于测试的模型比较简单，如图 1 所示。 图 1 几何模型 在这里对几何进行了参数化处理。一共包含有 6 个参数。其中半球直径 Diameter=80mm，HL 及 VL 分别为块体的长与宽，H 及 V 用于定位，DEEP 为拉伸深度。详细尺寸如表 1 所示。 表 1 参数化尺寸 1、 mesh 模块中的设置 首先我们需要对边界进行命名。选中表面，右键选择菜单 Created named selection。如创建三个 named selection：底部对称面 symmetry，球形表面 sphereWall 以及内部表面 cubeWall。右击属性菜单上的 mesh 节点，选择 insert > method，进行如图 2 所示参数设置。 图 2 method 参数设置 图中 1：选择几何体。2：选择网格划分方法为 MultiZone。3：选择 Free Mesh Type参数为 Hexa Core。4：选择 Write ICEM CFD Files 方式为 Interactive。5：选择 ICEM CFD 行为为 Override Method。设置一个 body sizing，设置网格尺寸为 0.002m。设置完毕后，在树形菜单mesh节点上点击右键，选择Generate mesh。程序会自动进入ICEM CFD 界面。 2、ICEM CFD 中的设置需要录用脚本文件，在 ICEM CFD 中选择 File > Replay Scripts > Replay Control，弹出 Replaycontrol 对话框，如图 3 所示。点击 Load 按钮，选择 rpl 文件。（此 RPL 文件是自动生成的，我们后面要对其进行修改及添加） 图3 Replay control 对话框 图4 选择rpl 文件 对话框会读入rpl 文件并显示每一条脚本文件，如图5 ...
