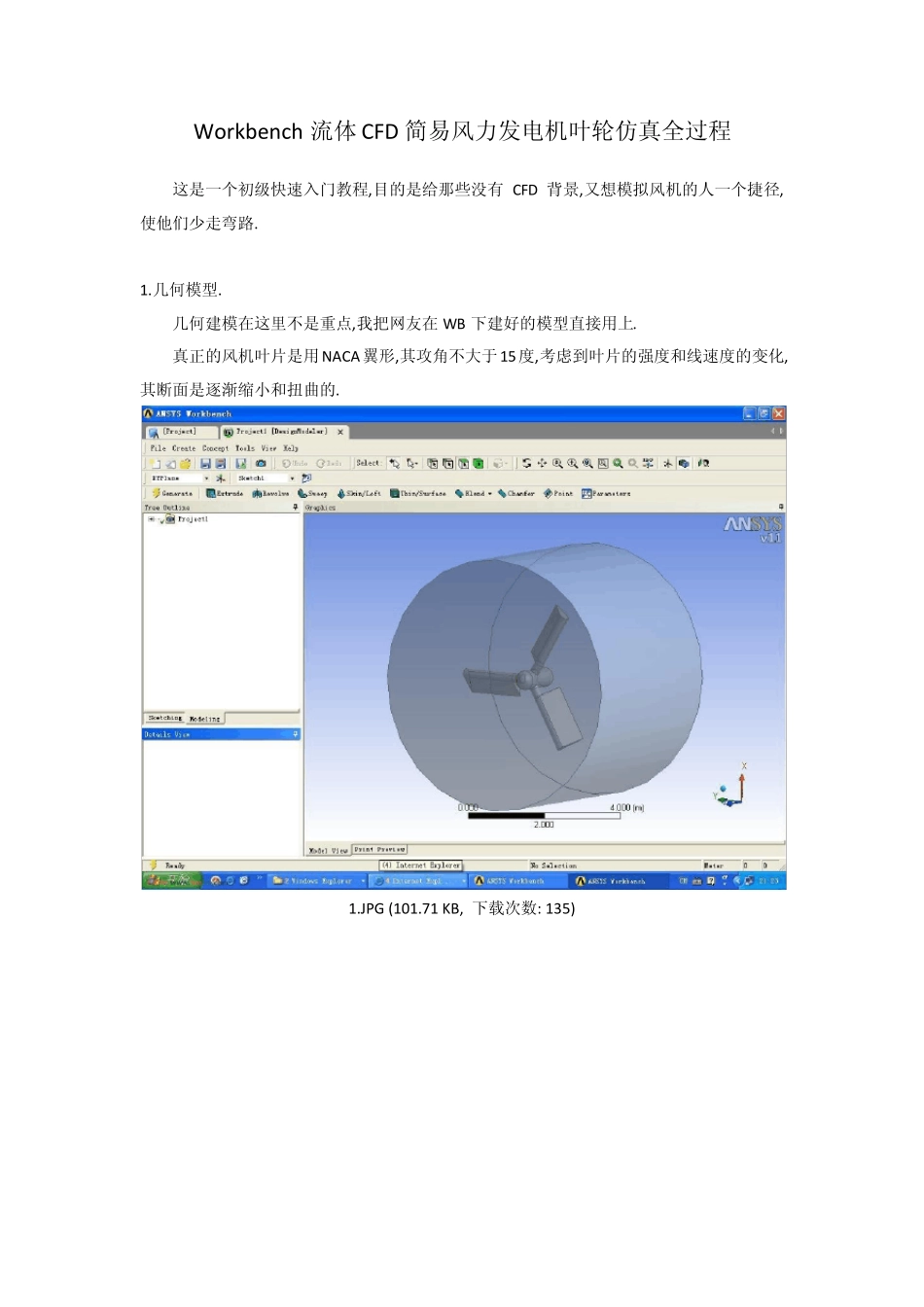

Workbench 流体CFD 简易风力发电机叶轮仿真全过程 这是一个初级快速入门教程,目的是给那些没有 CFD 背景,又想模拟风机的人一个捷径,使他们少走弯路. 1.几何模型. 几何建模在这里不是重点,我把网友在 WB 下建好的模型直接用上. 真正的风机叶片是用NACA翼形,其攻角不大于15度,考虑到叶片的强度和线速度的变化,其断面是逐渐缩小和扭曲的. 1.JPG (101.71 KB, 下载次数: 135) WIND1.gif (321.61 KB, 下载次数: 177) WIND2.gif (454.4 KB, 下载次数: 158) Project1.rar 2.化分网格,进入 ICEM. 2.JPG (94.23 KB, 下载次数: 208) 3.JPG (103.39 KB, 下载次数: 152) 3.修整几何模型,BUILD TOPOLOGY, 线变红了,表示没有洞.几何体是封闭的. 4.JPG (138.68 KB, 下载次数: 150) 5.JPG (164.21 KB, 下载次数: 188) 建 PART.分别定义 INLET,OUTLET,SIDE 和 BLADE,在流体分析中,BLADE 不用实体,用空心 W ALL. 6.JPG (177.43 KB, 下载次数: 188) 7.JPG (183.09 KB, 下载次数: 176) 8.JPG (177.15 KB, 下载次数: 190) 5.建体CREATE BODY. 选两点,让两点中间落到你想化体网格的空间.否者ICEM 会把所有封闭空间都生成体网格的. 9.JPG (166.2 KB, 下载次数: 251) 10.JPG (156.09 KB, 下载次数: 152) 6. 定义PARTS 的网格最大尺寸, BLADE 是分析的重点,网格可密一些,其余部分可设不同尺寸,我设为 0,是最大可能尺寸.网格数少一些,计算能快一些. 11.JPG (163.99 KB, 下载次数: 174) 7.自动化分四面体网格 12.JPG (156.83 KB, 下载次数: 148) 13.JPG (178.61 KB, 下载次数: 136) 8.检查网格. 用 CU T PLANE 看网格分布,叶片的表面不够光滑,把网格尺寸由 0.1 减到 0.05,重新 MESH.叶片表面光滑了. 14.JPG (118.14 KB, 下载次数: 146) 15.JPG (209.64 KB, 下载次数: 158) 16.JPG (179.64 KB, 下载次数: 164) 17.JPG (179.02 KB, 下载次数: 145) 9.输出MESH, 检查MESH 的质量,没有负网格就可以输出MESH 了,选求解器ANSYS CFX,输出网格为..GMT 19.JPG (173.94 KB, 下载次数: 138) 10.进入 CFX,建新的SIMULATION. 20.JPG (117.96 KB, 下载次数: 149) 21.JPG (101.89 KB, 下载次数: 136) 11.导入网格. 22.JPG (129.69 KB, 下载次数: 146) 23.JPG (147.25 KB, 下载次数: 128) 12.先选分析类型STE...
