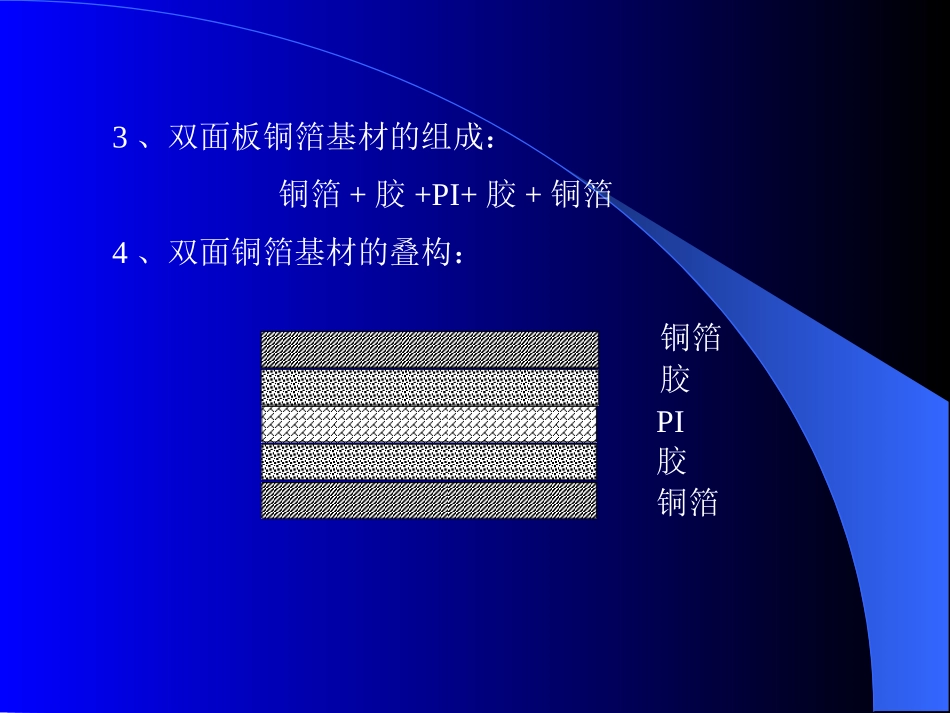

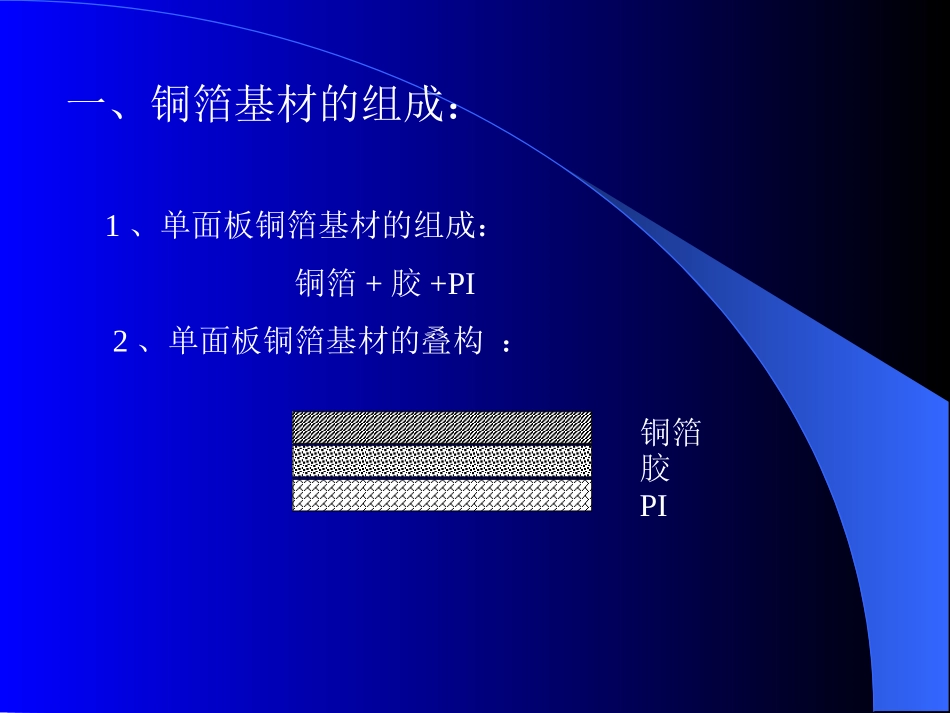

原材料及FPC基本组成培训教材一、铜箔基材的组成：1、单面板铜箔基材的组成：铜箔+胶+PI2、单面板铜箔基材的叠构：铜箔胶PI3、双面板铜箔基材的组成：铜箔+胶+PI+胶+铜箔4、双面铜箔基材的叠构：PI胶铜箔铜箔胶二、保护膜的组成：1、保护膜的组成：胶+PI2、保护的叠构：胶PI三、基本单位换算：1mil=0.0254mm1OZ＝1.4mil1inch=25.4mm1inch=103mil四、FPC基本组成及叠构厚度：（以下列几种型号基材为例）单面铜箔基材型号：XSIR050513组成厚度：0.5mil(PI)+0.5mil(胶)+0.5OZ（铜箔）双面铜箔基材型号：NDIR101020NOC组成厚度：1OZ(铜箔)+0.8mil(胶)+1mil(PI)+0.8mil(胶)+1OZ（铜箔）保护膜型号：FD0515HL组成厚度：0.5mil(PI)+0.6mil(胶)保护膜型号：CA231组成厚度：0.5mil(PI)+0.5mil(胶)1、单面板的叠构组成：a、单面板组成：铜箔基材+保护膜b、单面板叠构：铜箔胶PIPI胶保护膜铜箔基材c、单面板厚度公差：《0.5mil(PI)+0.5mil(胶)+0.5OZ（铜箔）》+《0.5mil(PI)+0.6mil(胶)》=2.8mil（0.071±0.01mm）《0.5mil(PI)+0.5mil(胶)+0.5OZ（铜箔）》+《0.5mil(PI)+0.5mil(胶)》=2.7mil（0.069±0.01mm）2、双面板的叠构组成：a、双面板组成：保护膜+铜箔基材+保护膜b、双面板叠构：PI胶胶PIPI胶铜箔铜箔胶保护膜铜箔基材保护膜c、双面板厚度公差：《0.5mil(PI)+0.6mil(胶)》+《1OZ（铜箔）+0.8mil(胶)+1mil(PI)+0.8mil(胶)+1OZ（铜箔）》+《0.5mil(PI)+0.6mil(胶)》=7.6mil(0.193±0.02mm)《0.5mil(PI)+0.5mil(胶)》+《1OZ（铜箔）+0.8mil(胶)+1mil(PI)+0.8mil(胶)+1OZ（铜箔）》+《0.5mil(PI)+0.5mil(胶)》=7.4mil(0.188±0.02mm)3、镂空板的叠构组成：a、镂空板的组成：保护膜+1OZ纯铜箔+保护膜b、镂空板的叠构1OZ纯铜箔胶PIPI胶保护膜纯铜箔保护膜c、镂空板厚度公差：《0.5mil(PI)+0.6mil(胶)》+1OZ（纯铜箔）+《0.5mil(PI)+0.6mil(胶)》=3.6mil(0.091±0.02mm)《0.5mil(PI)+0.5mil(胶)》+1OZ（纯铜箔）+《0.5mil(PI)+0.5mil(胶)》=3.4mil(0.086±0.02mm)4、双层板的叠构组成：a、双层板组成：保护膜+铜箔基材+纯胶+铜箔基材+保护膜b、双层板叠构：铜箔胶PIPI胶保护膜铜箔基材铜箔胶PIPI胶保护膜铜箔基材纯胶纯胶c、双层板厚度公差：《0.5mil(PI)+0.6mil(胶)》+《0.5mil(PI)+0.5mil(胶)+0.5OZ（铜箔）》+0.5mil(胶)+《0.5mil(PI)+0.5mil(胶)+0.5OZ（铜箔）》+《0.5mil(PI)+0.6mil(胶)》=6.1mil(0.155±0.02mm)《0.5mil(PI)+0.5mil(胶)》+《0.5mil(PI)+0.5mil(胶)+0.5OZ（铜箔）》+0.5mil(胶)+《0.5mil(PI)+0.5mil(胶)+0.5OZ（铜箔）》+《0.5mil(PI)+0.5mil(胶)》=5.9mil（0.150±0.02mm)5、三层板的叠构组成：a、三层板组成：保护膜+铜箔基材+纯胶+保护膜+铜箔基材+纯胶+铜箔基材+保护膜b、三层板叠构：纯胶纯胶铜箔胶PIPI胶保护膜铜箔基材铜箔胶PIPI胶保护膜铜箔基材PI胶保护膜铜箔胶PI铜箔基材纯胶纯胶c、三层板厚度公差：《0.5mil(PI)+0.6mil(胶)》+《0.5OZ（铜箔）+0.5mil(胶)+0.5mil(PI)》+0.5mil(胶)+《0.5mil(PI)+0.6mil(胶)》+《0.5OZ（铜箔）+0.5mil(胶)+0.5mil(PI)》+0.5mil(胶)+《0.5mil(PI)+0.5mil(胶)+0.5OZ（铜箔）》+《0.6mil(胶)+0.5mil(PI)》=9.4mil(0.239±0.03mm)《0.5mil(PI)+0.5mil(胶)》+《0.5OZ（铜箔）+0.5mil(胶)+0.5mil(PI)》+0.5mil(胶)+《0.5mil(PI)+0.5mil(胶)》+《0.5OZ（铜箔）+0.5mil(胶)+0.5mil(PI)》+0.5mil(胶)+《0.5mil(PI)+0.5mil(胶)+0.5OZ（铜箔）》+《0.5mil(胶)+0.5mil(PI)》=9.1mil(0.231±0.03mm)6、四层板的叠构组成：a、四层板组成：保护膜+铜箔基材+纯胶+保护膜+铜箔基材+纯胶+铜箔基材+保护膜+纯胶+铜箔基材+保护膜b、四层板叠构：纯胶纯胶铜箔胶PIPI胶保护膜铜箔基材铜箔胶PIPI胶保护膜铜箔基材PI胶保护膜铜箔胶PI铜箔基材纯胶纯胶铜箔胶PIPI胶保护膜铜箔基材纯胶纯胶c、四层板厚度公差：《0.5mil(PI)+0.6mil(胶)》+《0.5OZ（铜箔）+0.5mil(胶)+0.5mil(PI)》+0.5mil(胶)+《0.5mil(PI)+0.6mil(胶)》+《0.5OZ（铜箔）+0.5mil(胶)+0.5mil(PI)》+0.5mil(胶)+《0.5mil(PI)+0.5mil(胶)+0.5OZ（铜箔）》+《0.6mil(胶)+0.5mil(PI)》+0.5mil(胶)+《0.5mil(PI)+0.5mil(胶)+0.5OZ（铜箔）》+《0.6mil(胶)+0.5mil(PI)》=12.7mil(0.323±0.04mm)《0.5mil(PI)+0.5mil(胶)》+《0.5OZ（铜箔）+0.5mil(胶)+0.5mil(PI)》+0.5mil(胶)+《0.5mil(PI)+0.5mil(胶)》+《0.5OZ（铜箔）+0.5mil(胶)+0.5mil(PI)》+0.5mil(胶)+《0.5mil(PI)+0.5mil(胶)+0.5OZ（铜箔）》+《0.5mil(胶)+0.5mil(PI)》+0.5mil(胶)+《0.5mil(PI)+0.5mil(胶)+0.5OZ（铜箔）》+《0.5mil(胶)+0.5mil(PI)》=12.3mil(0.312±0.04mm)谢谢结束
