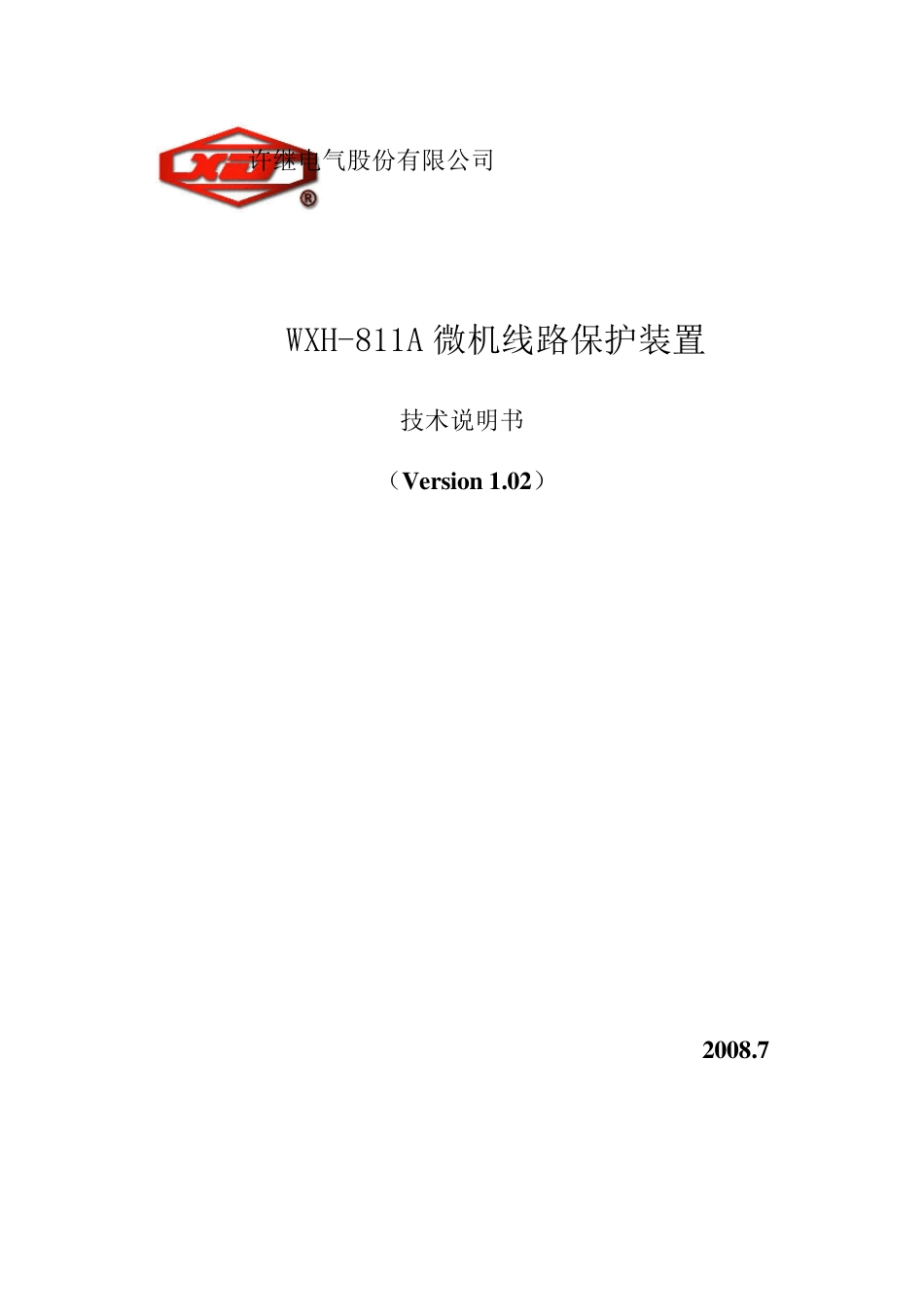

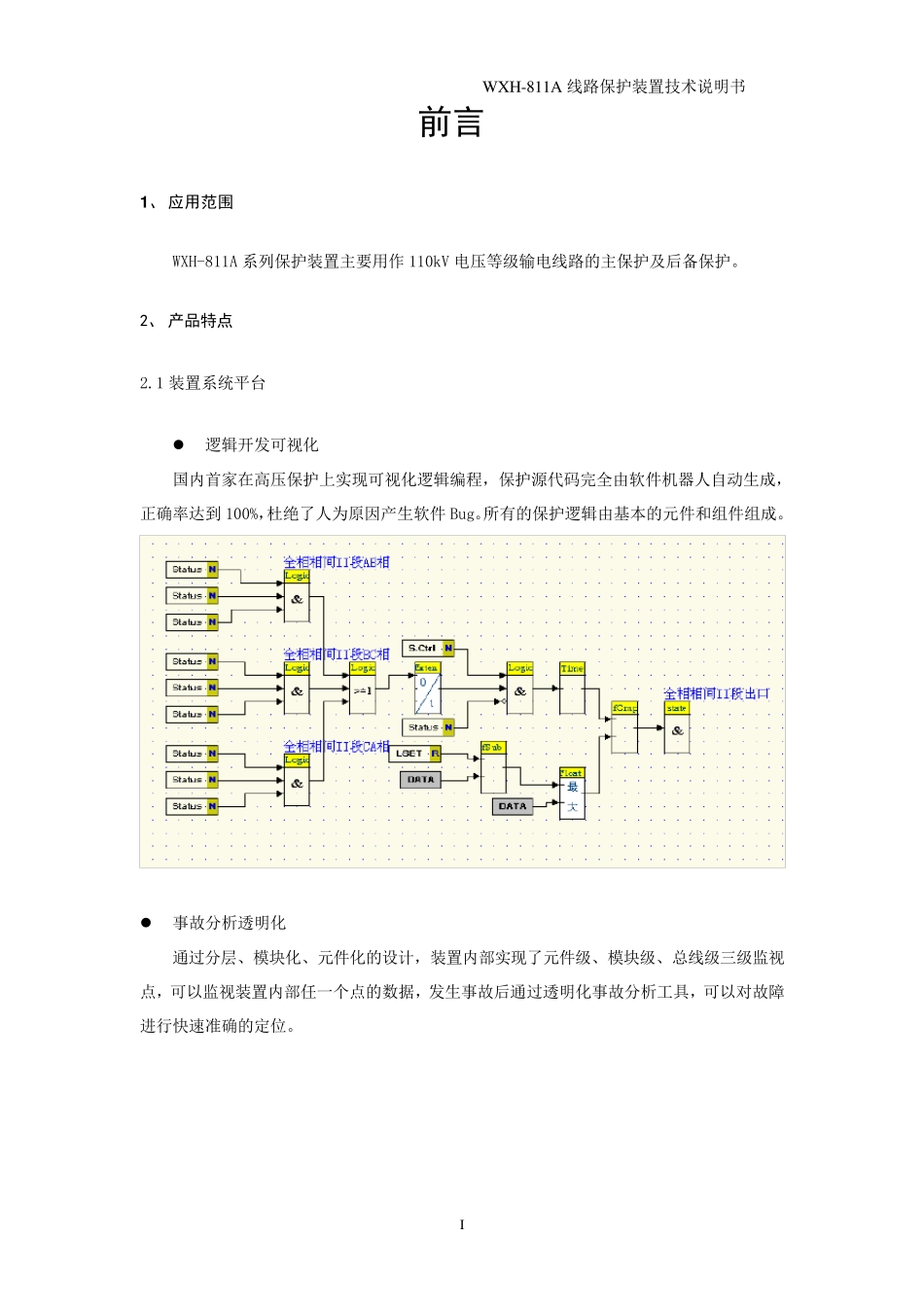

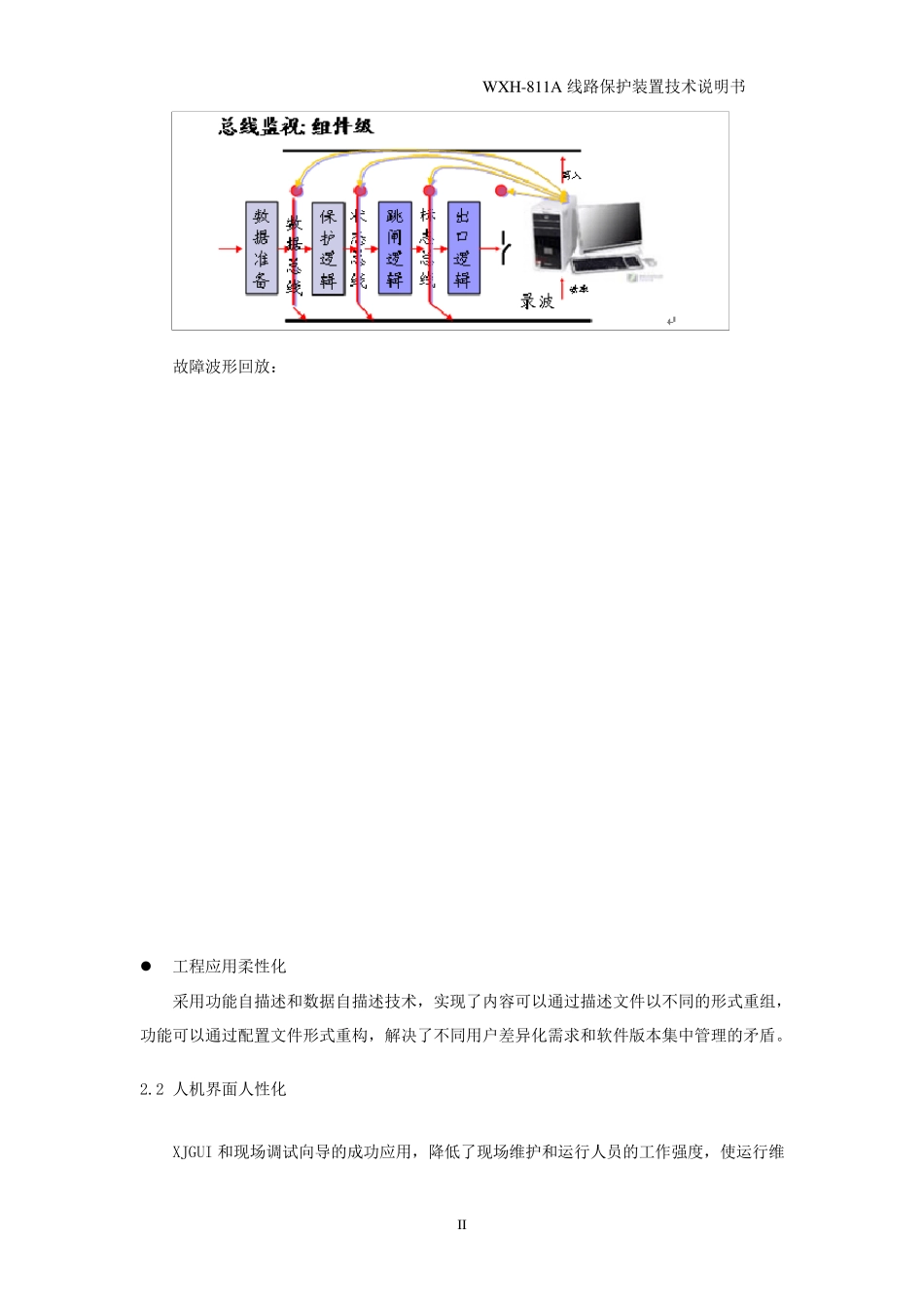

许继电气股份有限公司 WXH-811A 微机线路保护装置 技术说明书 （Version 1.02） 2008.7 WXH-811A 线路保护装置技术说明书 I 前言 1 、 应用范围 WXH-811A 系列保护装置主要用作110kV 电压等级输电线路的主保护及后备保护。 2、 产品特点 2.1 装置系统平台 逻辑开发可视化 国内首家在高压保护上实现可视化逻辑编程，保护源代码完全由软件机器人自动生成，正确率达到100%，杜绝了人为原因产生软件Bug。所有的保护逻辑由基本的元件和组件组成。 事故分析透明化 通过分层、模块化、元件化的设计，装置内部实现了元件级、模块级、总线级三级监视点，可以监视装置内部任一个点的数据，发生事故后通过透明化事故分析工具，可以对故障进行快速准确的定位。 WXH-811A 线路保护装置技术说明书 II 故障波形回放： 工程应用柔性化 采用功能自描述和数据自描述技术，实现了内容可以通过描述文件以不同的形式重组，功能可以通过配置文件形式重构，解决了不同用户差异化需求和软件版本集中管理的矛盾。 2.2 人机界面人性化 XJGUI 和现场调试向导的成功应用，降低了现场维护和运行人员的工作强度，使运行维 WXH-811A 线路保护装置技术说明书 III 护工作变得轻松。 借助XJ-GUI 界面设计工具，实现操作界面的灵活定制及人性化设计； 主接线图及丰富的实时数据的显示； 类WINDOWS 菜单，通过菜单提示，可完成装置的全部操作。 2.3 保护性能特点 距离保护采用变动作特性的原理； 保护的变动作特性，根据故障类型设置相应特性的保护，设置速动区、一般区、灵敏区，不同区域设置不同数字滤波算法、不同时延； 距离保护动作区域设置 自适应的振荡判据及先进的振荡识别功能，确保距离保护在系统振荡加区外故障能可靠闭锁，而在系统未振荡时快速动作，振荡中区内故障可靠动作； XRZYK*ZY速动区一般区灵敏区 WXH-811A 线路保护装置技术说明书 IV 目 录 1、 应用范围 ...................................................................................................................... I 2、 产品特点 ...................................................................................................................... I 2.1 装置系统平台 ...........................................................................................................
