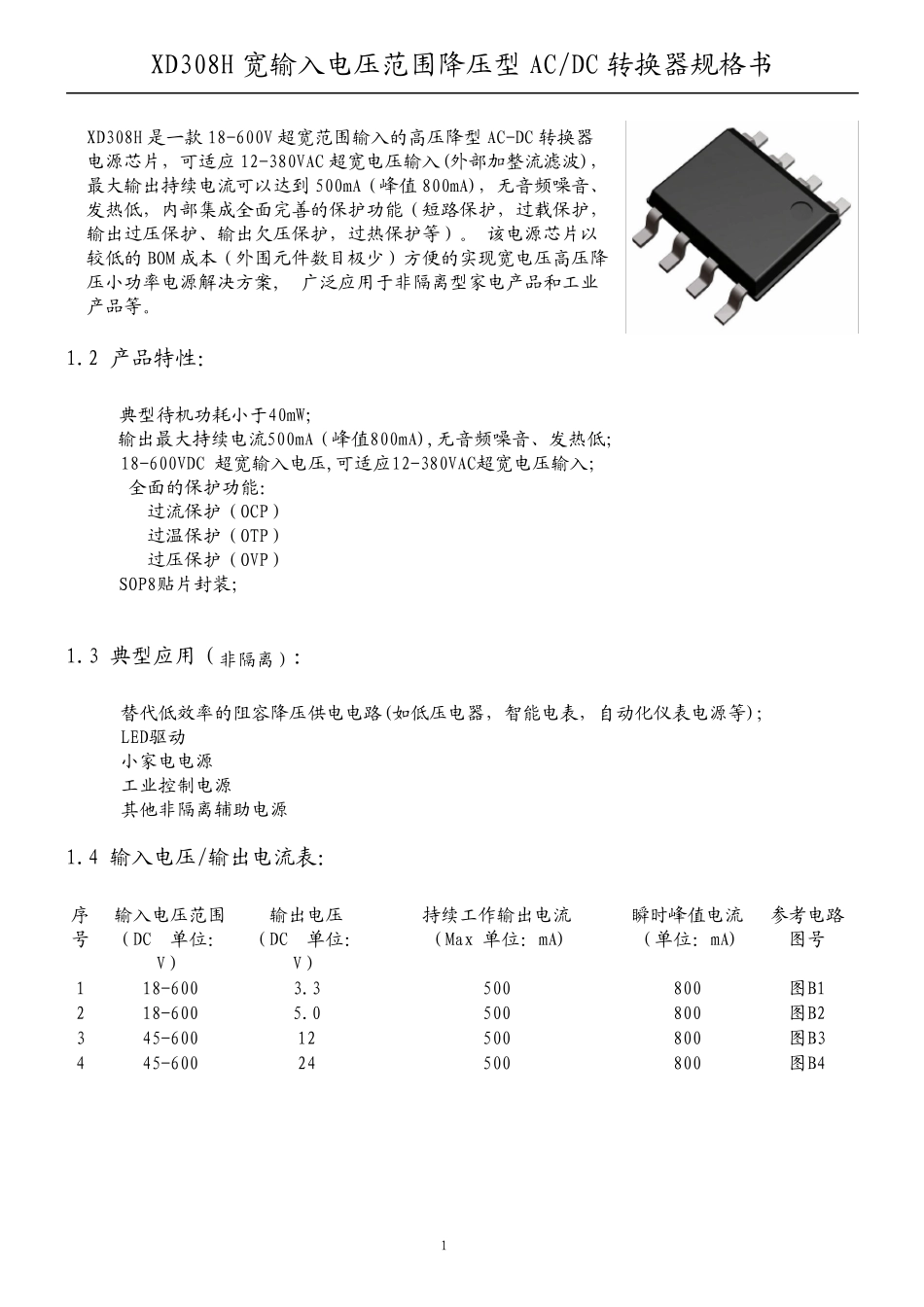

XD308H 宽输入电压范围降压型AC/DC 转换器规格书第 1頁1.2 产品特性：•典型待机功耗小于40mW；•输出最大持续电流500mA（峰值800mA),无音频噪音、发热低；•18-600VDC 超宽输入电压,可适应12-380VAC超宽电压输入；• 全面的保护功能：•过流保护（OCP）•过温保护（OTP）•过压保护（OVP）•SOP8贴片封装；1.3 典型应用（非隔离）：•替代低效率的阻容降压供电电路(如低压电器，智能电表，自动化仪表电源等)；•LED驱动•小家电电源•工业控制电源•其他非隔离辅助电源1.4 输入电压/输出电流表：序号输入电压范围（DC单位：V）输出电压（DC单位：V）持续工作输出电流（Max 单位：mA)瞬时峰值电流（单位：mA)参考电路图号118-6003.3500800图B1218-6005.0500800图B2345-60012500800图B3445-60024500800图B4XD308H 是一款 18-600V 超宽范围输入的高压降型AC-DC 转换器电源芯片，可适应 12-380VAC 超宽电压输入(外部加整流滤波)，最大输出持续电流可以达到 500mA（峰值800mA)，无音频噪音、发热低，内部集成全面完善的保护功能（短路保护，过载保护，输出过压保护、输出欠压保护，过热保护等）。 该电源芯片以较低的 BOM 成本（外围元件数目极少）方便的实现宽电压高压降压小功率电源解决方案,广泛应用于非隔离型家电产品和工业产品等。XD308H 宽输入电压范围降压型AC/DC 转换器规格书第 2頁1.5 封装参考：1.6 引脚功能：编号名称描述备注1VCC/BP所有控制电路的电源。外部旁路电容连接点2GND/S芯片参考地。内部功率MOSFET 的源极。3FB反馈输入4CS电流检测5,6,7,8DRAIN内部功率MOSFET 的漏极1.7 功能框图：图 1XD308H 宽输入电压范围降压型AC/DC 转换器规格书第 3頁1.8 典型应用电路：1.9 绝对最大额定值(备注1)：参数极限值VDD 供电电压28VDCVDD 箝位电流10mADRAIN 管脚电压-0.3 to 650工作温度-40 ~ +85°CFB , CS 管脚电压-0.3 to 7V储藏温度-65 to 150°C封装热阻---结到环境(SOP-8)165°C/W管脚温度(焊接 10 秒)260°C最高芯片工作结温160°C1.10 推荐的工作条件(备注2)：参数数值单位工作环境温度-40 to 85°CXD308H 宽输入电压范围降压型AC/DC 转换器规格书第 4頁1.11 电气特性：除非特别注明，环境温度TA = +25℃。符号参数测试条件最小典型最大单位1.11.1 供电部分(VDD 管脚)VDD_ONVDD 开启电压7.5VVDD_OFFVDD 欠压保护电压7.0VVDD_Reg1VDD 调制电压FB 悬空11.81212.2VIVDD_...
