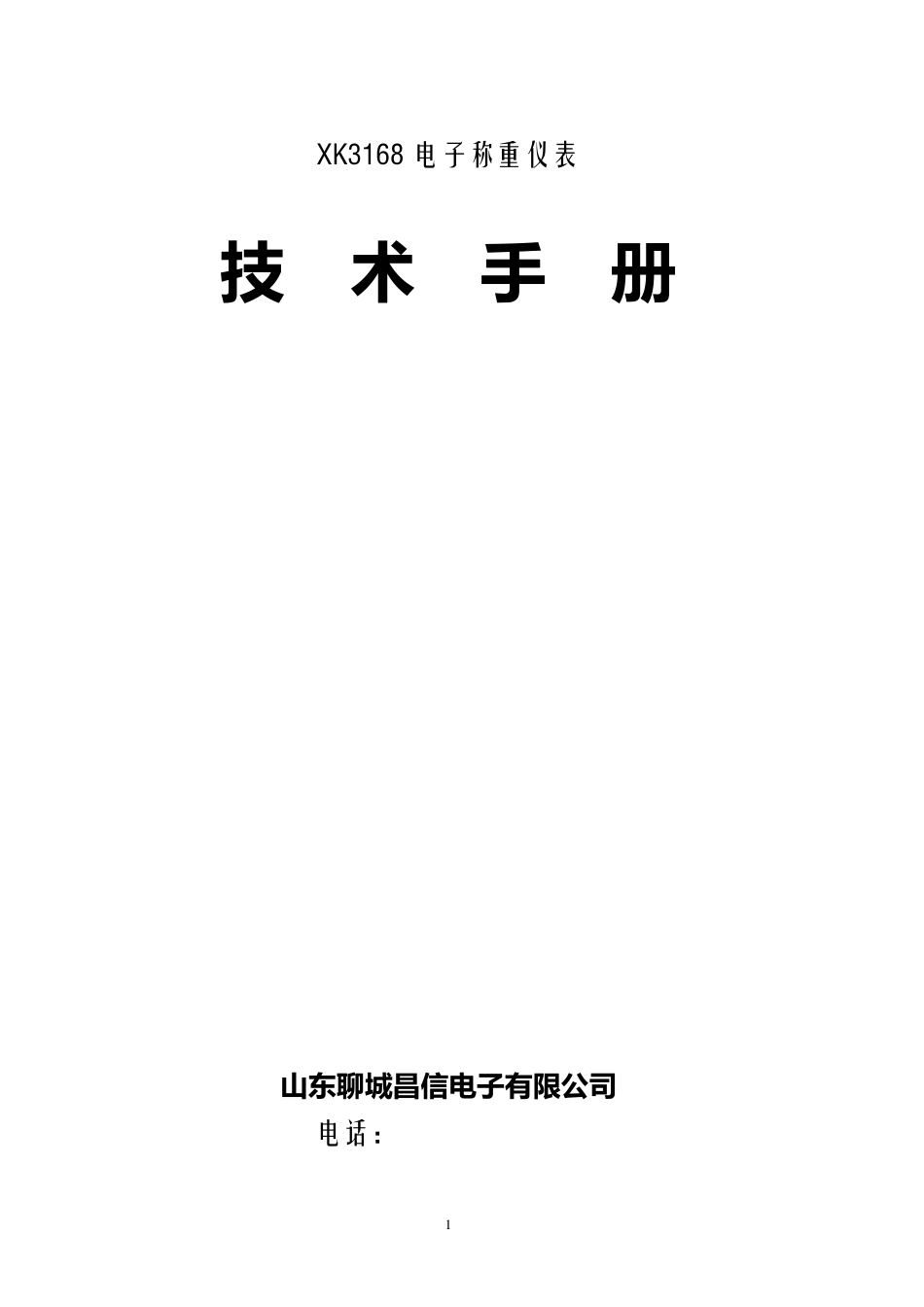

xk3168技术手册最新_第1页
1/14

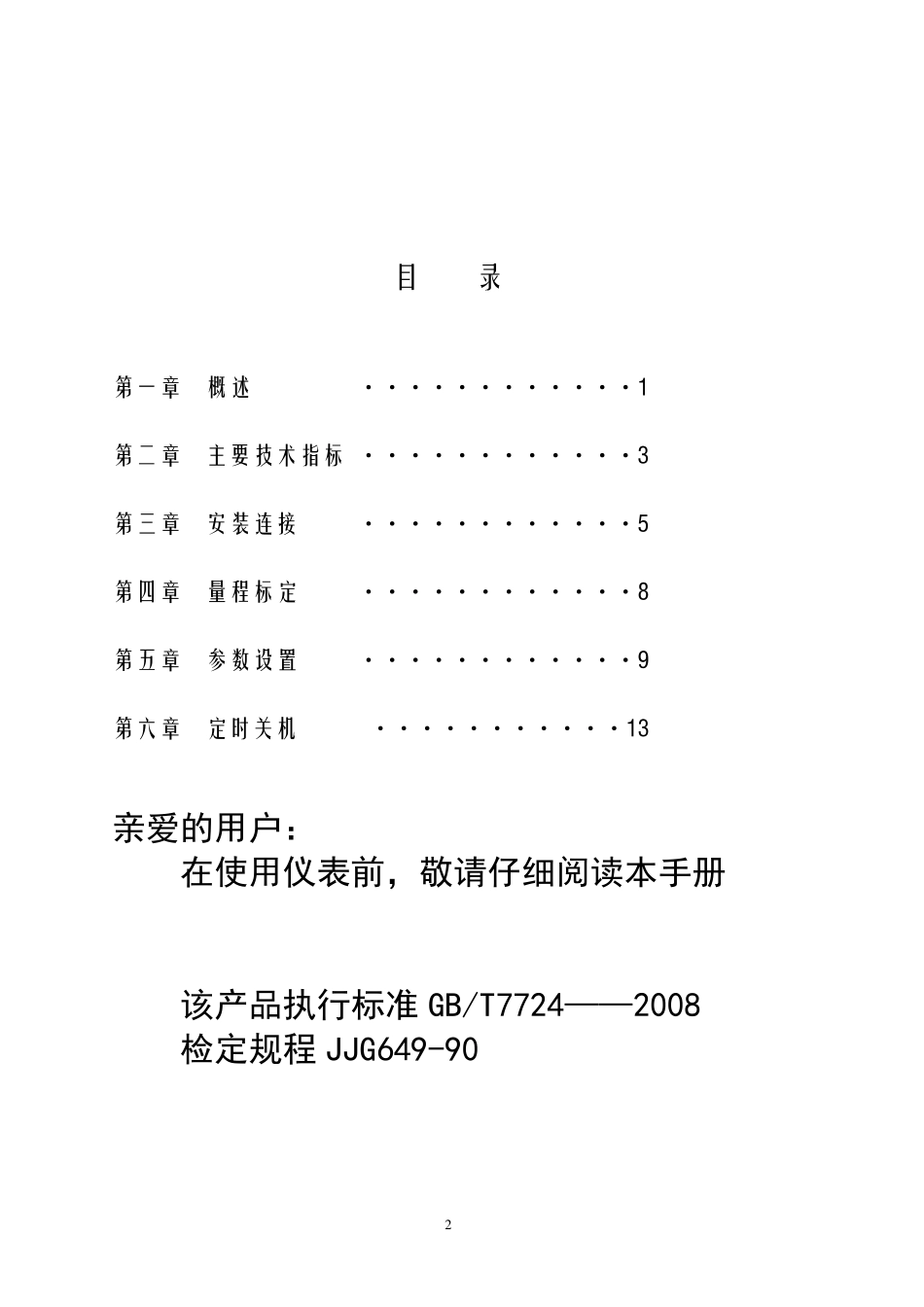

xk3168技术手册最新_第2页
2/14

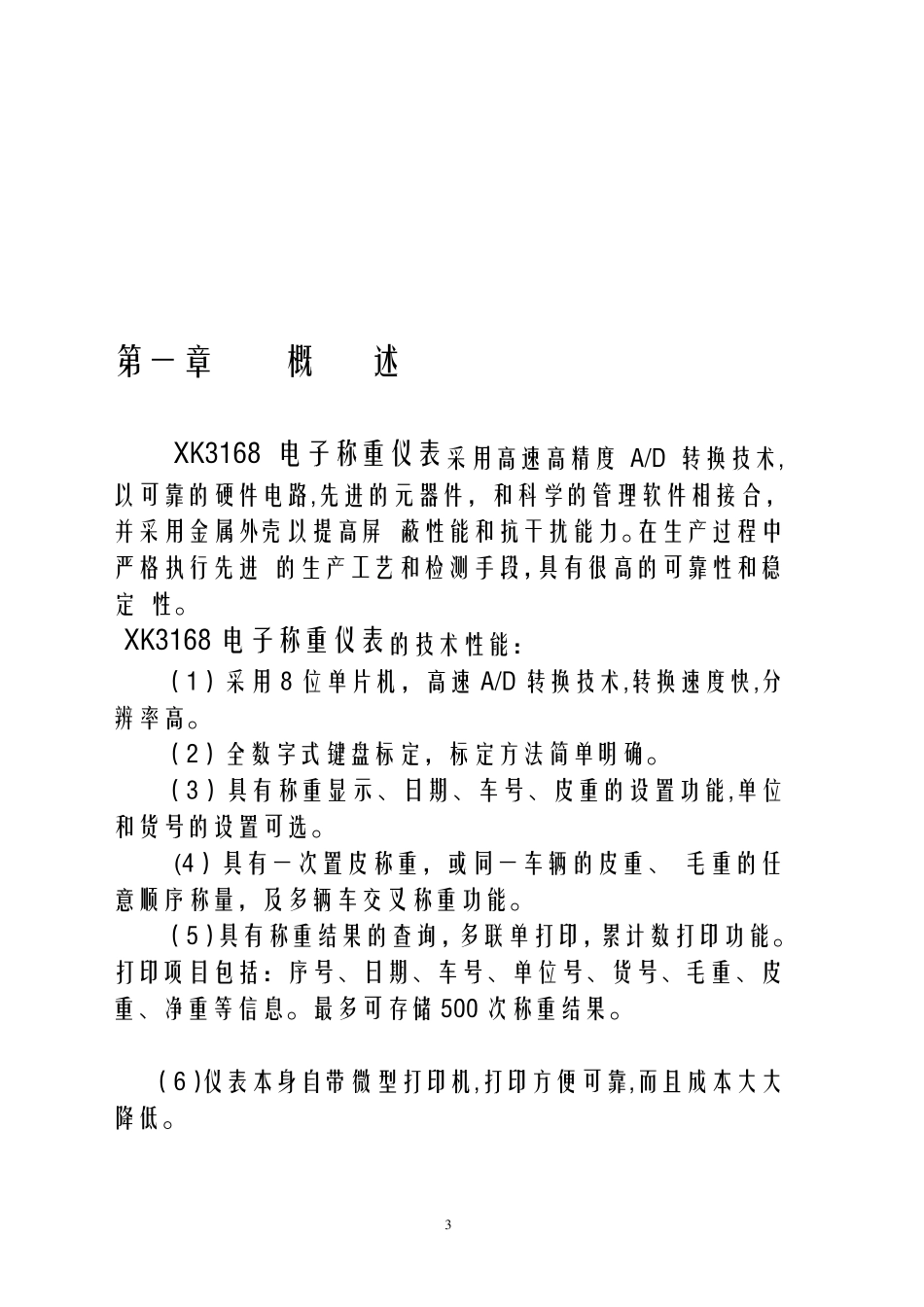

xk3168技术手册最新_第3页
3/14
1 XK3168 电子称重仪表 技 术 手 册 山 东聊城昌信电子有限公司 电话: ************ 2 目 录 第一章 概述 ············1 第二章 主要技术指标 ············3 第三章 安装连接 ············5 第四章 量程标定 ············8 第五章 参数设置 ············9 第六章 定时关机 ···········13 亲爱的用户: 在使用仪表前,敬请仔细阅读本手册 该产品执行标准GB/T7724——2008 检定规程 JJG649-90 3 第一章 概 述 XK3168 电子称重仪表采用高速高精度A/D 转换技术,以可靠的硬件电路,先进的元器件,和科学的管理软件相接合,并采用金属外壳以提高屏 蔽性能和抗干扰能力。在生产过程中严格执行先进 的生产工艺和检测手段,具有很高的可靠性和稳定 性。 XK3168 电子称重仪表的技术性能: (1)采用8 位单片机,高速A/D 转换技术,转换速度快,分辨率高。 (2)全数字式键盘标定,标定方法简单明确。 (3)具有称重显示、日期、车号、皮重的设置功能,单位和货号的设置可选。 (4)具有一次置皮称重,或同一车辆的皮重、 毛重的任意顺序称量,及多辆车交叉称重功能。 (5)具有称重结果的查询,多联单打印,累计数打印功能。打印项目包括:序号、日期、车号、单位号、货号、毛重、皮重、净重等信息。最多可存储500 次称重结果。 (6)仪表本身自带微型打印机,打印方便可靠,而且成本大大降低 。 4 (7)配有RS-232C 和RS-422 串行通讯接口。并具有与之配套的大屏幕。 (8)具有可靠的数据断电保护功能及万年历时钟功能。 (9)具有定时关机功能。 (10)具有交直流两用功能,可外接12V 电瓶。 (11)具有超载记录功能。 第二章 主要技术指标 满量程净输入范围: ( 3~35) mV 称台始重信号范围: (0~20) Mv 准确度等级 Ⅲ级 n=3000 A/D 转换速率: >50 次/秒 内分辨率: 1/50 万 显示分度值: 1/2/5/10/20/50/100 可选 非线性: ≤0.01%FS 零点温漂: ≤0.1 μV/℃ 满量程温度系数: ≤5×10-6/℃ 零点跟踪: 0.5e/1.0e/1.5e/2.0e 可选 开机置零范围: 10%FS 置零键置零范围: 4%FS/100%FS 可选 传感器供桥电压: DC8V,可接8 只阻抗不 低于 350Ω的传感器 大屏幕接口: RS-422 串行接口,波特率4800 串行接口: RS-232C 和RS-422, 波特率4800 5 工作温度: 0~+40...
