XK3190A9使用说明VIP免费

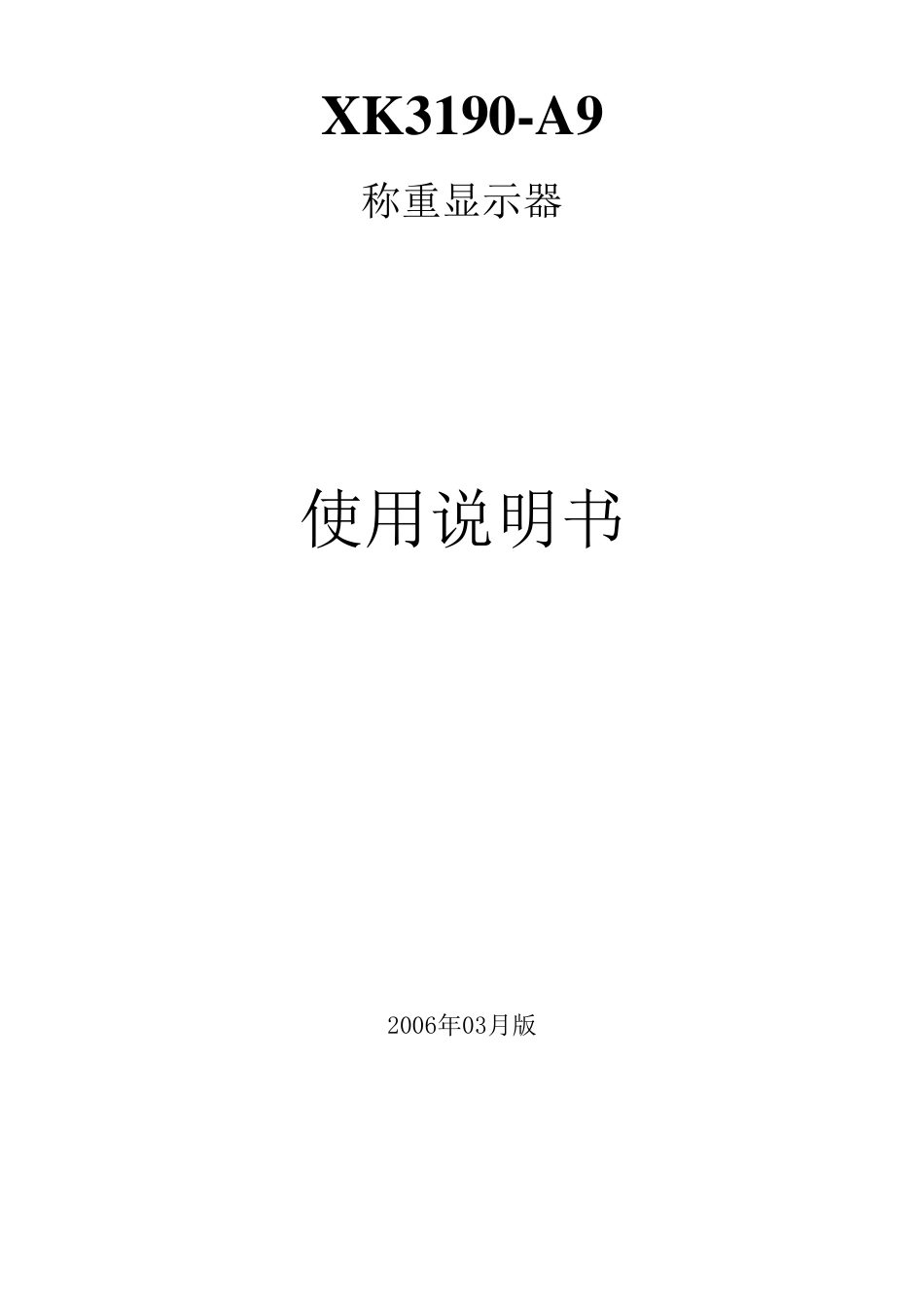

XK3190A9使用说明_第1页
1/32

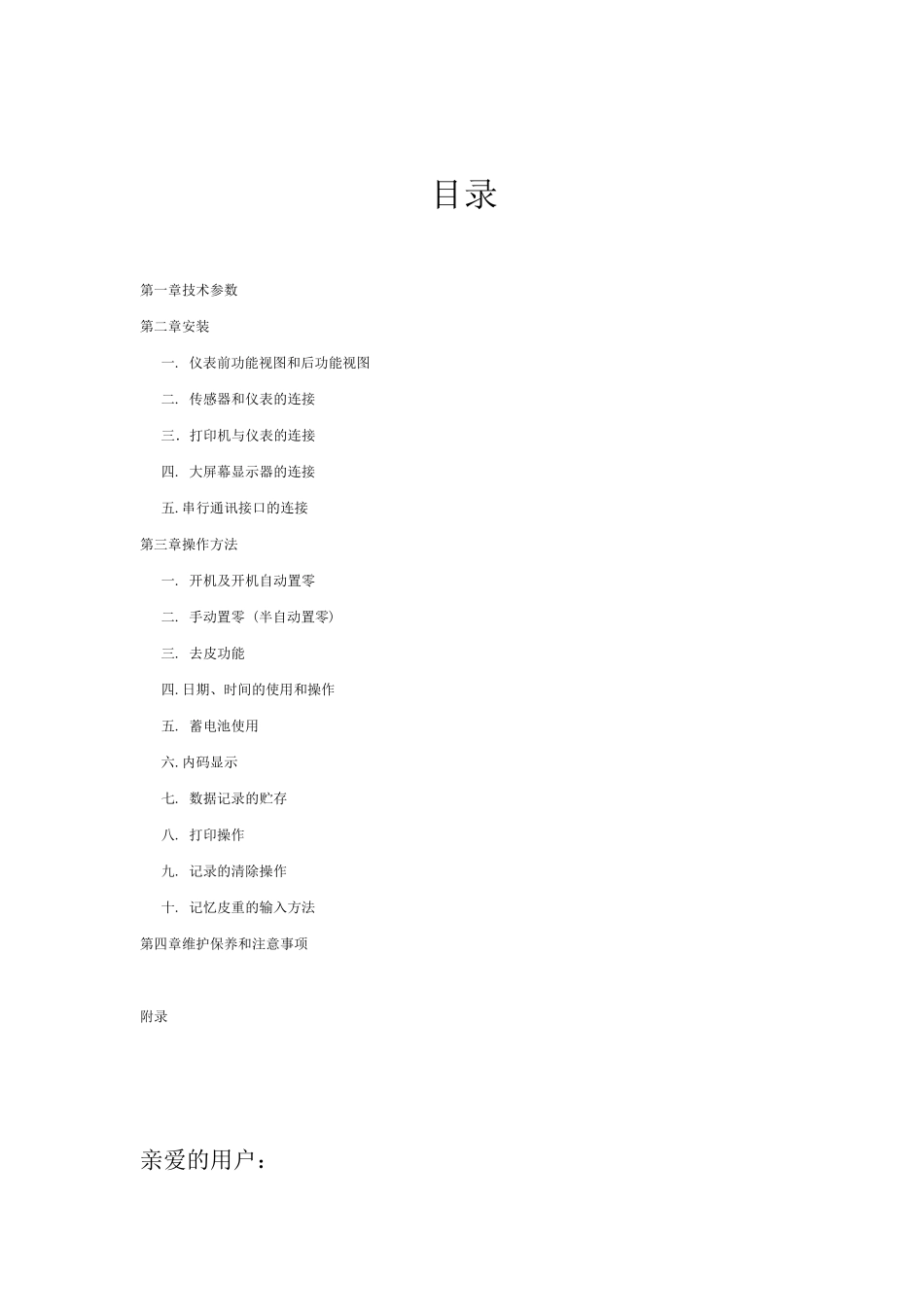

XK3190A9使用说明_第2页
2/32

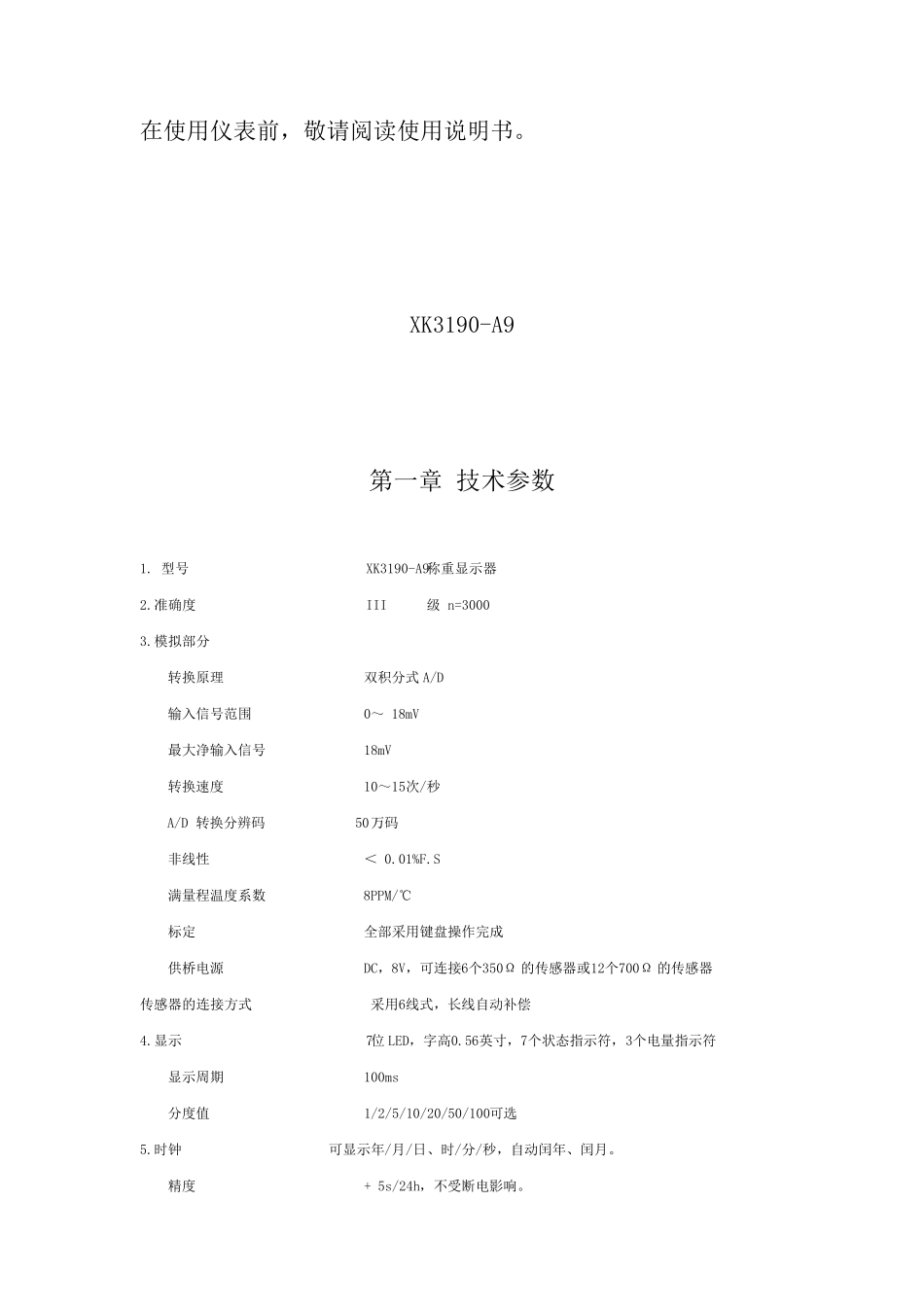

XK3190A9使用说明_第3页
3/32
XK3190-A9 称重显示器 使用说明书 2006年03月版 目录 第一章技术参数 第二章安装 一. 仪表前功能视图和后功能视图 二. 传感器和仪表的连接 三.打印机与仪表的连接 四. 大屏幕显示器的连接 五.串行通讯接口的连接 第三章操作方法 一. 开机及开机自动置零 二. 手动置零 (半自动置零) 三. 去皮功能 四.日期、时间的使用和操作 五. 蓄电池使用 六.内码显示 七. 数据记录的贮存 八. 打印操作 九. 记录的清除操作 十. 记忆皮重的输入方法 第四章维护保养和注意事项 附录 亲爱的用户: 在使用仪表前,敬请阅读使用说明书。 XK3190-A9 第一章 技术参数 1. 型号 XK3190-A9称重显示器 2.准确度 III 级 n=3000 3.模拟部分 转换原理 双积分式A/D 输入信号范围 0~ 18mV 最大净输入信号 18mV 转换速度 10~15次/秒 A/D 转换分辨码 50万码 非线性 < 0.01%F.S 满量程温度系数 8PPM/℃ 标定 全部采用键盘操作完成 供桥电源 DC,8V,可连接6个350Ω 的传感器或12个700Ω 的传感器 传感器的连接方式 采用6线式,长线自动补偿 4.显示 7位 LED,字高0.56英寸,7个状态指示符,3个电量指示符 显示周期 100ms 分度值 1/2/5/10/20/50/100可选 5.时钟 可显示年/月/日、时/分/秒,自动闰年、闰月。 精度 + 5s/24h,不受断电影响。 6. 键盘 数字键 0~9 功能键 15 个(其中10个与数字键复合使用) 键材料 轻触式薄膜开关 7.大屏幕显示器接口 串行输出方式 传输方式 电流环 / RS232信号 传输的数据格式 11位 波特率 600 传输距离 ≤30米 8.串行通讯接口 传输方式 RS232C/RS422(选配) 波特率 波特率可选600/1200/2400/4800/9600 传输的数据格式 10位:1位起始位、8位数据位(ASCⅡ编码)、1位停止位 传输距离 RS232:≤30米 RS422:≤ 1200米 9.打印接口 标准并行输出接口 可配TpuP16微型打印机、TM800、KX-P1121、LQ1600K 宽行打 印机 10.数据贮存 可贮存255个车号和皮重、100个货号、205组称重记录 11.使用电源 交流电源 AC 220V(-15%~+10%);50Hz(-2%~+2%) 直流电源 采用CP7-12蓄电池供电(12V7 AH,外接) 蓄电池使用时间 约16小时(充足电后使用) 蓄电池充电时间 约30小时 交流保险丝 500mA 直流保险丝 1.5A 12.使用环境 使用温度 0℃ -- 40℃ 储运温度 -25℃ -- 55℃ 相对湿度 ≤85%RH 预热时间 ...
