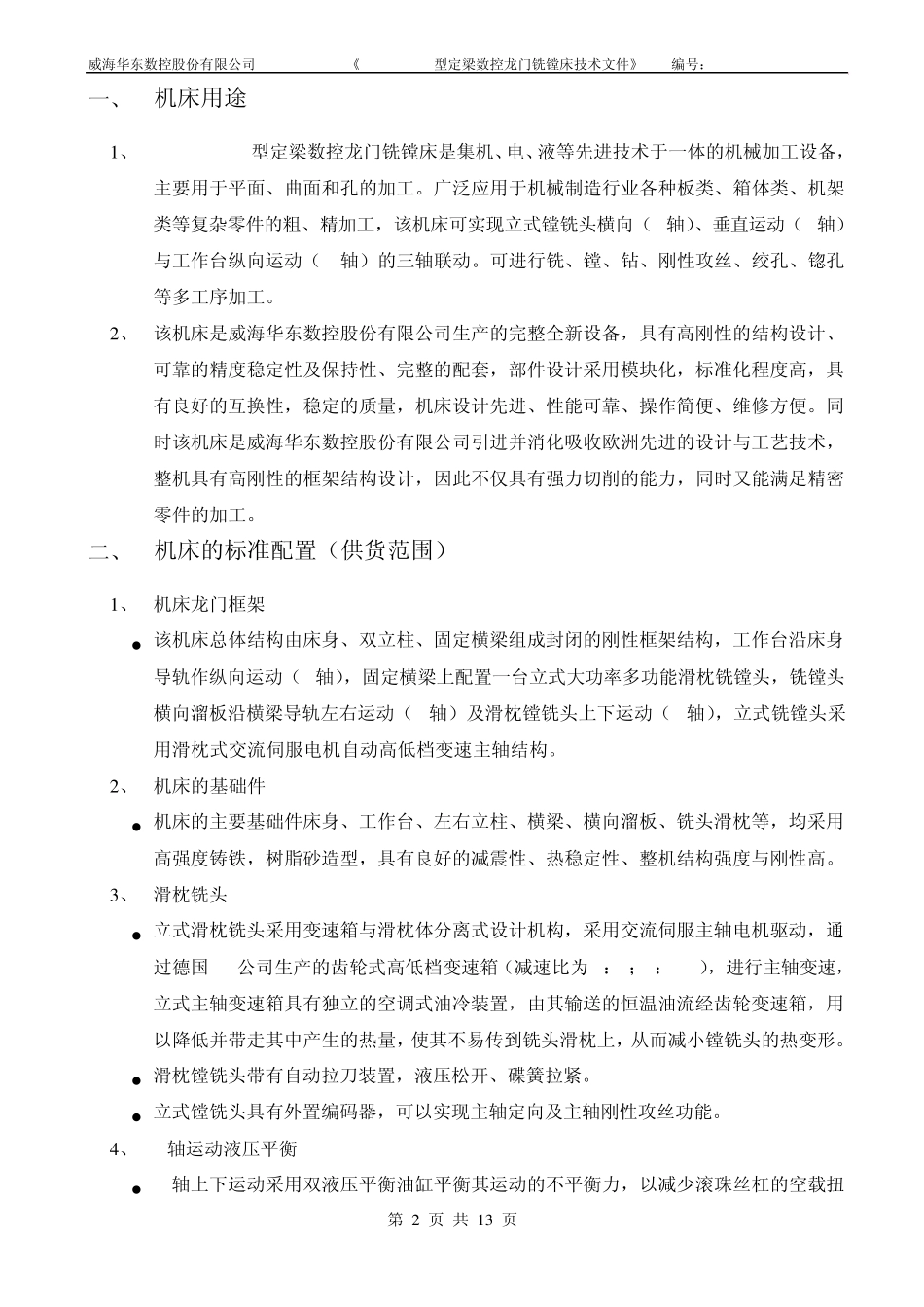

威海华东数控股份有限公司 《XKW2416*45型定梁数控龙门铣镗床技术文件》 编号:HDTEC-LBW-091031/02 第 1 页 共 1 3 页 XKW2416*45 型定梁数控龙门铣镗床 技 术 资 料 威海华东数控股份有限公司 公司地址:山东省威海市环山路 698号 销售电话:0631-5321609 传真:0631-5967988 技术支持:0631-5968226 邮编:264200 威海华东数控股份有限公司 《XKW2416*45型定梁数控龙门铣镗床技术文件》 编号:HDTEC-LBW-091031/02 第 2 页 共 1 3 页 一、 机床用途 1 、 XKW2416*45型定梁数控龙门铣镗床是集机、电、液等先进技术于一体的机械加工设备,主要用于平面、曲面和孔的加工。广泛应用于机械制造行业各种板类、箱体类、机架类等复杂零件的粗、精加工,该机床可实现立式镗铣头横向(Y轴)、垂直运动(Z轴)与工作台纵向运动(X轴)的三轴联动。可进行铣、镗、钻、刚性攻丝、绞孔、锪孔等多工序加工。 2 、 该机床是威海华东数控股份有限公司生产的完整全新设备,具有高刚性的结构设计、可靠的精度稳定性及保持性、完整的配套,部件设计采用模块化,标准化程度高,具有良好的互换性,稳定的质量,机床设计先进、性能可靠、操作简便、维修方便。同时该机床是威海华东数控股份有限公司引进并消化吸收欧洲先进的设计与工艺技术,整机具有高刚性的框架结构设计,因此不仅具有强力切削的能力,同时又能满足精密零件的加工。 二、 机床的标准配置(供货范围) 1 、 机床龙门框架  该机床总体结构由床身、双立柱、固定横梁组成封闭的刚性框架结构,工作台沿床身导轨作纵向运动(X轴),固定横梁上配置一台立式大功率多功能滑枕铣镗头,铣镗头横向溜板沿横梁导轨左右运动(Y轴)及滑枕镗铣头上下运动(Z轴),立式铣镗头采用滑枕式交流伺服电机自动高低档变速主轴结构。 2 、 机床的基础件  机床的主要基础件床身、工作台、左右立柱、横梁、横向溜板、铣头滑枕等,均采用高强度铸铁,树脂砂造型,具有良好的减震性、热稳定性、整机结构强度与刚性高。 3 、 滑枕铣头  立式滑枕铣头采用变速箱与滑枕体分离式设计机构,采用交流伺服主轴电机驱动,通过德国 ZF公司生产的齿轮式高低档变速箱(减速比为 1:1;1:5.5),进行主轴变速,立式主轴变速箱具有独立的空调式油冷装置,由其输送的恒温油流经齿轮变速箱,用以降低并带走其中产生的热量,使其不易传到铣头滑枕上,从而减小镗铣头的热变形。...
