YJV22高低压电缆技术规格书VIP免费

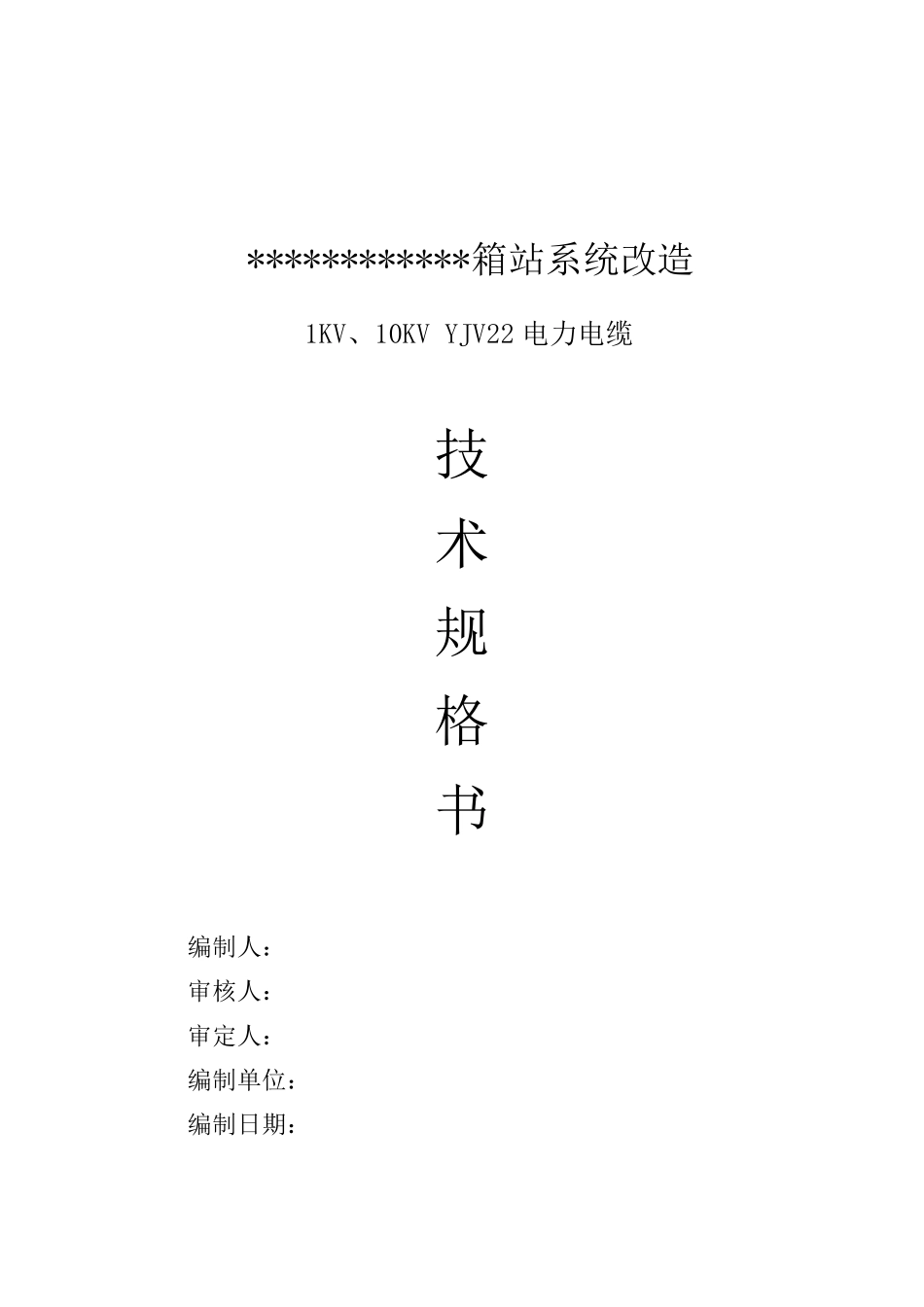

YJV22高低压电缆技术规格书_第1页
1/7

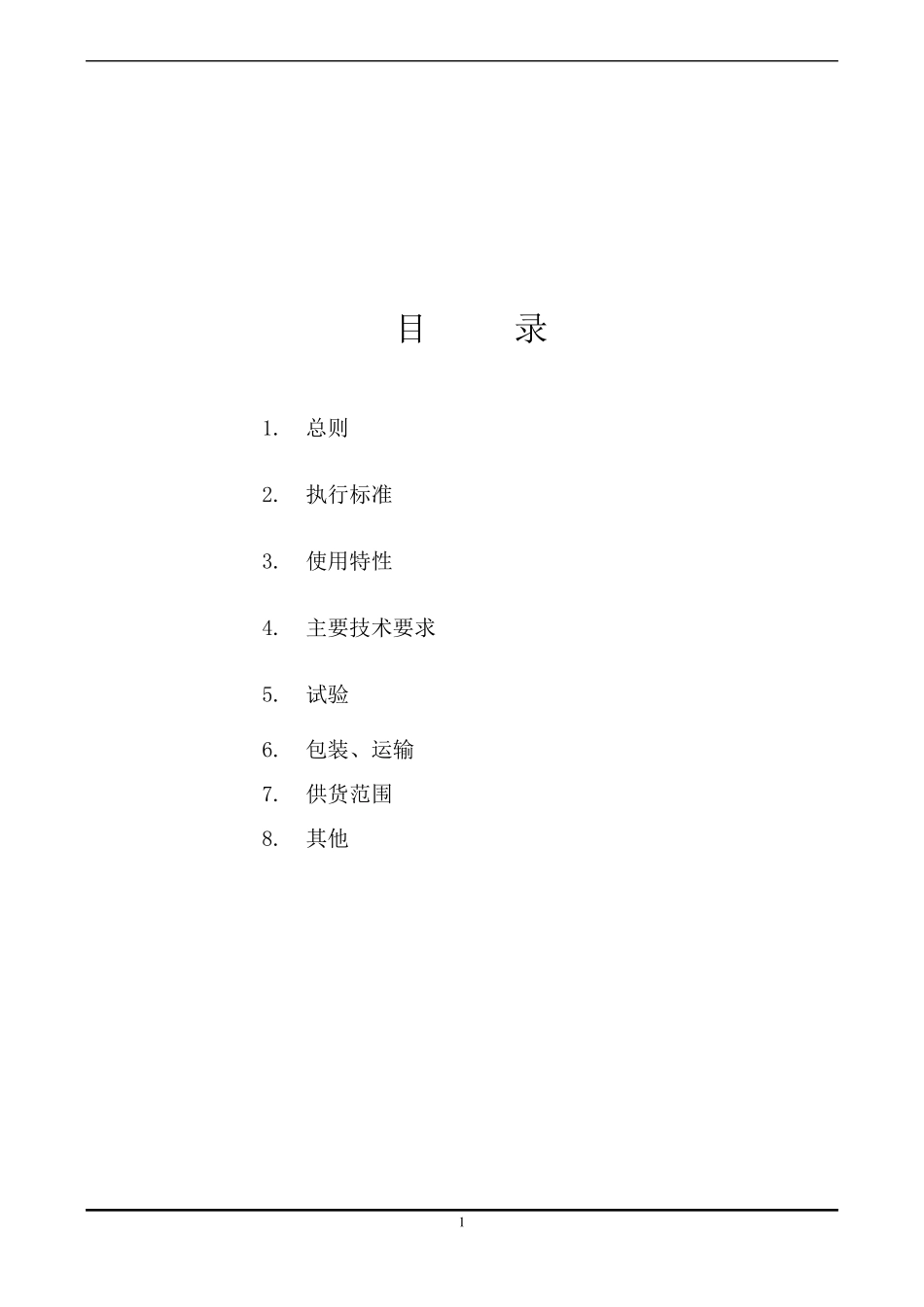

YJV22高低压电缆技术规格书_第2页
2/7

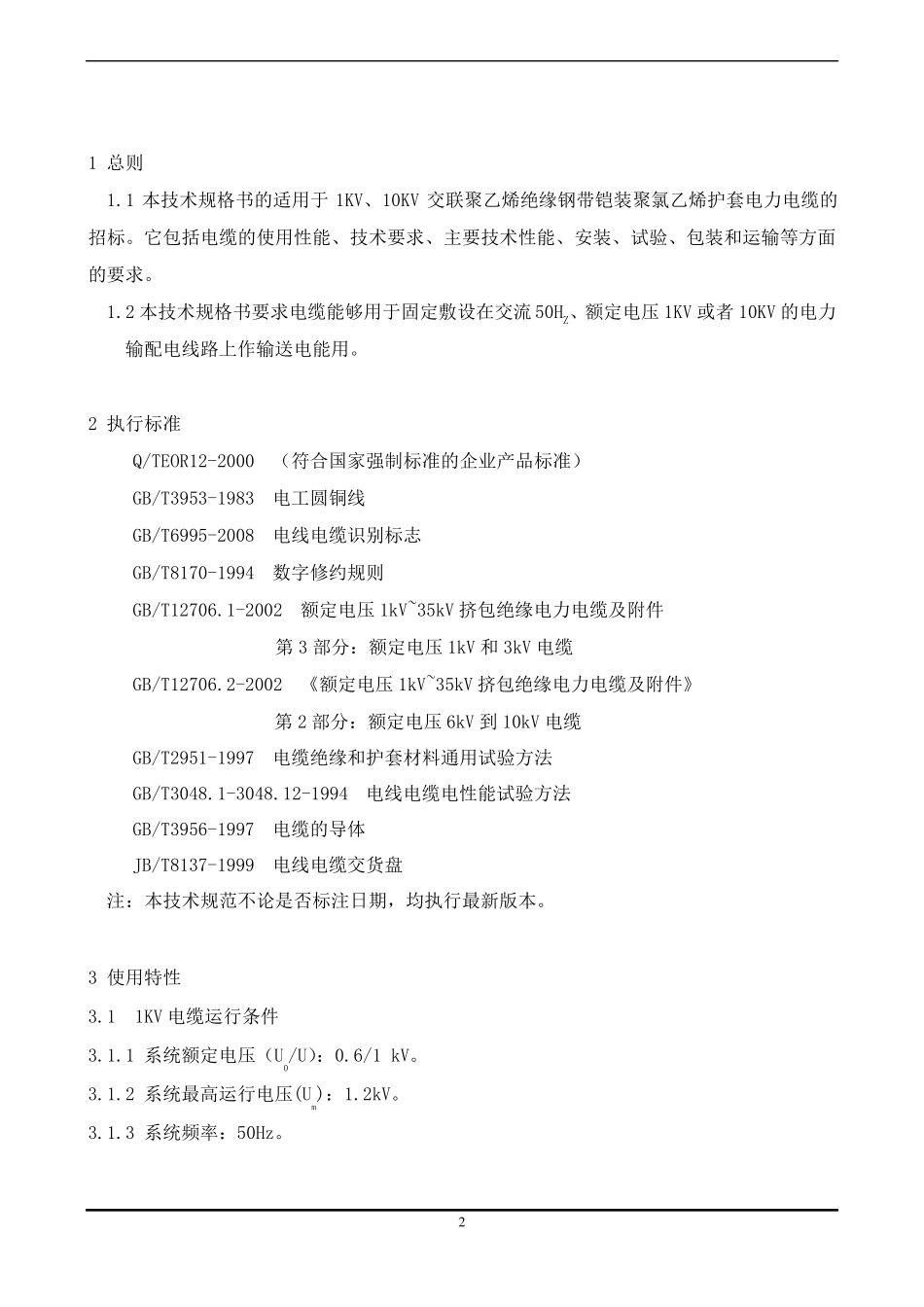

YJV22高低压电缆技术规格书_第3页
3/7
************箱站系统改造 1KV、10KV YJV22 电力电缆 技 术 规 格 书 编制人: 审核人: 审定人: 编制单位: 编制日期: 1 目 录 1. 总则 2. 执行标准 3. 使用特性 4. 主要技术要求 5. 试验 6. 包装、运输 7. 供货范围 8. 其他 2 1 总则 1.1 本技术规格书的适用于1KV、10KV 交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆的招标。它包括电缆的使用性能、技术要求、主要技术性能、安装、试验、包装和运输等方面的要求。 1.2 本技术规格书要求电缆能够用于固定敷设在交流 50HZ、额定电压 1KV 或者 10KV 的电力输配电线路上作输送电能用。 2 执行标准 Q/TEOR12-2000 (符合国家强制标准的企业产品标准) GB/T3953-1983 电工圆铜线 GB/T6995-2008 电线电缆识别标志 GB/T8170-1994 数字修约规则 GB/T12706.1-2002 额定电压 1kV~35kV 挤包绝缘电力电缆及附件 第 3 部分:额定电压 1kV 和 3kV 电缆 GB/T12706.2-2002 《额定电压 1kV~35kV 挤包绝缘电力电缆及附件》 第 2 部分:额定电压 6kV 到 10kV 电缆 GB/T2951-1997 电缆绝缘和护套材料通用试验方法 GB/T3048.1-3048.12-1994 电线电缆电性能试验方法 GB/T3956-1997 电缆的导体 JB/T8137-1999 电线电缆交货盘 注:本技术规范不论是否标注日期,均执行最新版本。 3 使用特性 3.1 1KV 电缆运行条件 3.1.1 系统额定电压(U0/U):0.6/1 kV。 3.1.2 系统最高运行电压(Um):1.2kV。 3.1.3 系统频率:50Hz。 3 3.1.4 电缆导体的最高额定温度:120℃。 3.1.5 短路时(最长持续时间不超过5s)电缆导体的最高温度不超过180℃。 3.2 1KV 电缆敷设条件 3.2.1 电缆敷设时最小允许弯曲半径应不小于15D; 其中:D—电缆外径,mm; 3.2.2 电缆敷设方式:可以安装在户外,直埋敷设于腐蚀性环境土壤中,具有良好的挡潮防水功能。 3.3 10KV 电缆运行条件 3.3.1 系统额定电压(U0/U):6/10 kV。 3.3.2 系统最高运行电压(Um):6.9/12kV。 3.3.3 系统频率:50Hz。 3.3.4 电缆导体的最高额定温度:90℃。 3.3.5 短路时(最长持续时间不超过5s)电缆导体的最高温度不超过250℃。 3.3.6 电缆使用寿命不小于30 年。 3.4 10KV 电缆敷设条件 3.4.1 多芯电缆敷设时最小允许弯曲半径应不小于15D; 其中:D—电缆外径,mm; 3.4.2 电缆敷设方式:可以安装在户内、户外,敷设于电缆沟、桥架...
