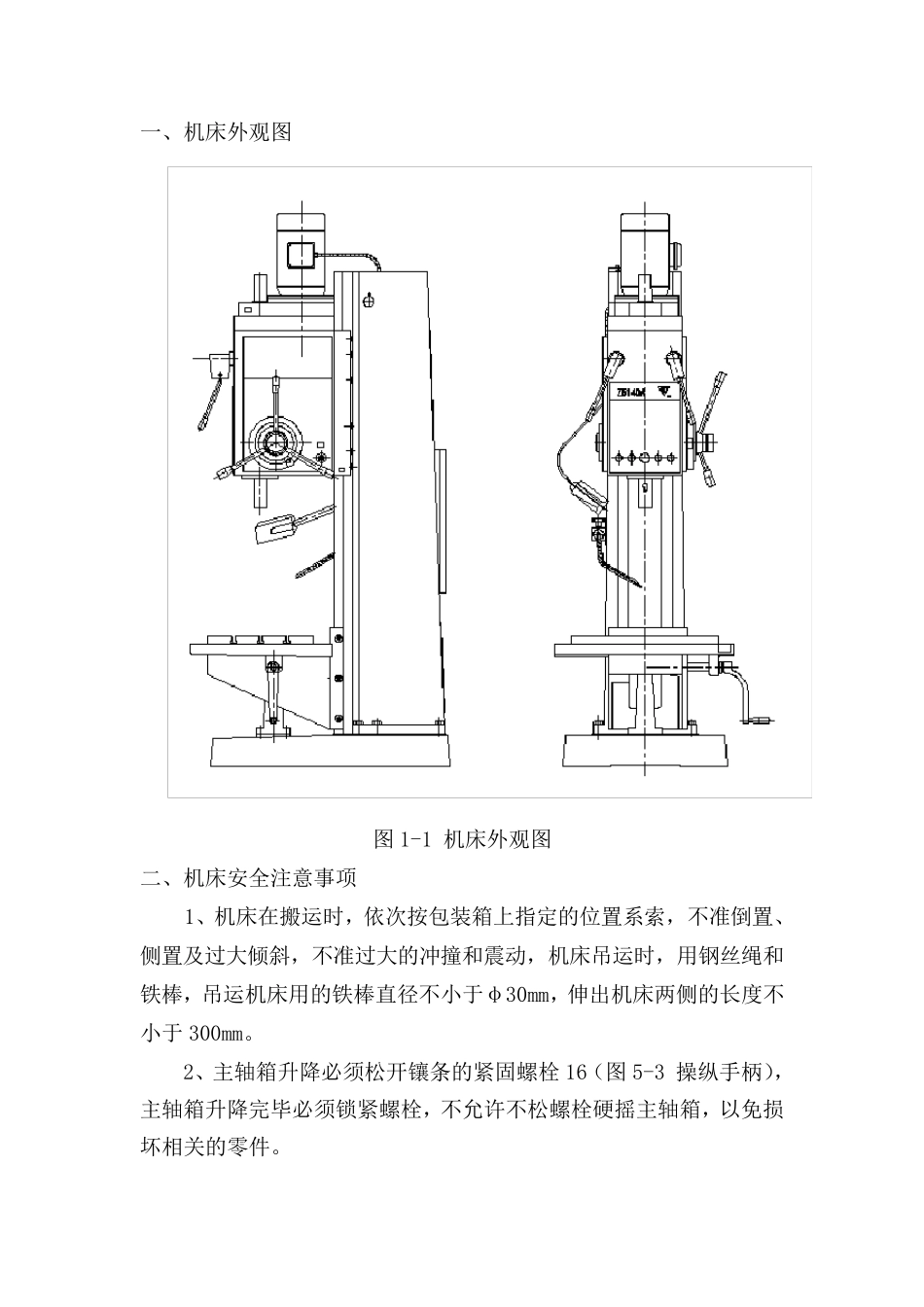

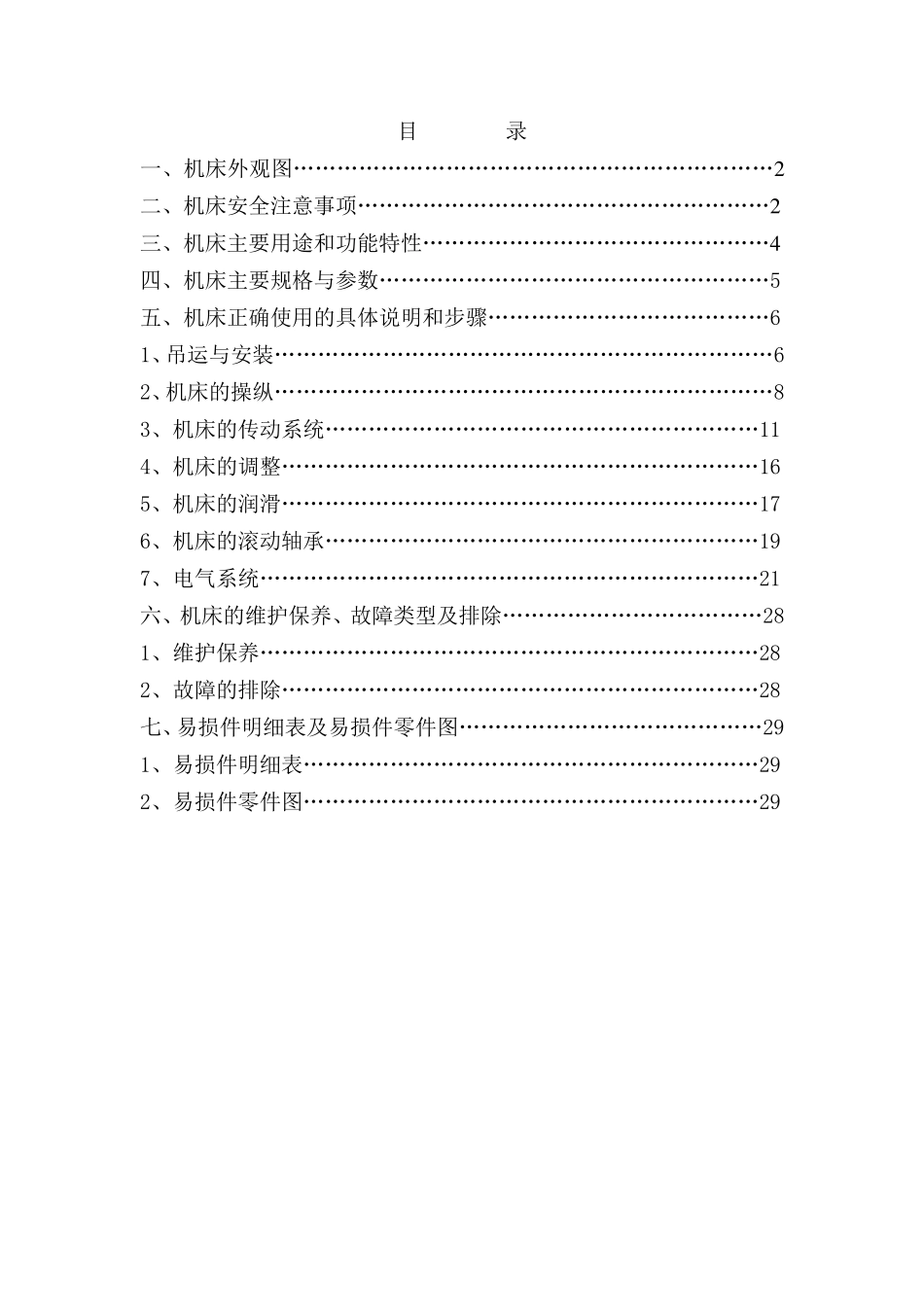

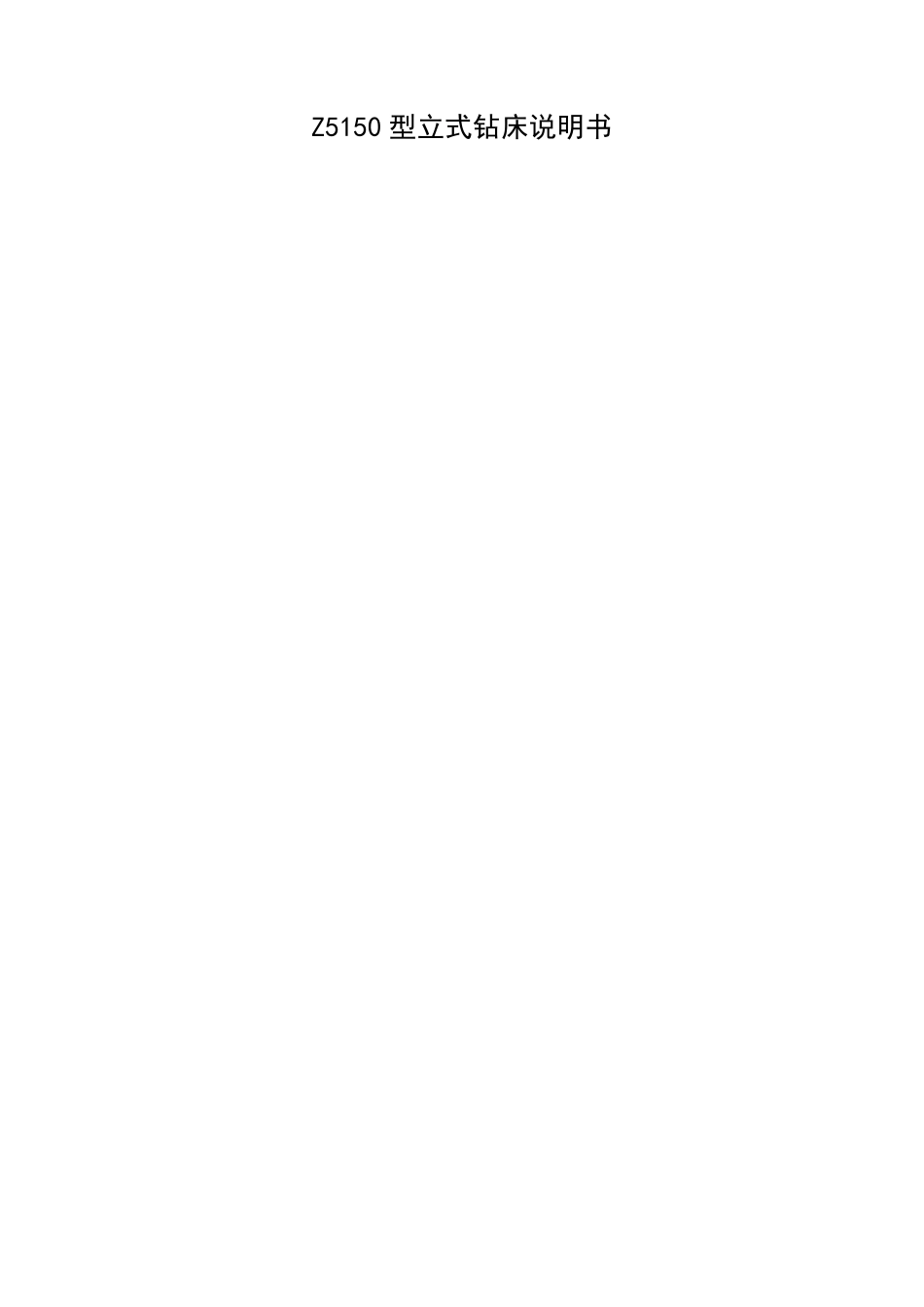

Z5150 型立式钻床说明书 目 录 一、机床外观图…………………………………………………………2二、机床安全注意事项…………………………………………………2 三、机床主要用途和功能特性…………………………………………4 四、机床主要规格与参数………………………………………………5 五、机床正确使用的具体说明和步骤…………………………………6 1、吊运与安装……………………………………………………………6 2、机床的操纵……………………………………………………………8 3、机床的传动系统……………………………………………………11 4、机床的调整…………………………………………………………16 5、机床的润滑…………………………………………………………17 6、机床的滚动轴承……………………………………………………19 7、电气系统……………………………………………………………21 六、机床的维护保养、故障类型及排除………………………………28 1、维护保养……………………………………………………………28 2、故障的排除…………………………………………………………28 七、易损件明细表及易损件零件图……………………………………29 1、易损件明细表………………………………………………………29 2、易损件零件图………………………………………………………29 一、机床外观图 图1-1 机床外观图 二、机床安全注意事项 1、机床在搬运时，依次按包装箱上指定的位置系索，不准倒置、侧置及过大倾斜，不准过大的冲撞和震动，机床吊运时，用钢丝绳和铁棒，吊运机床用的铁棒直径不小于φ30mm，伸出机床两侧的长度不小于300mm。 2、主轴箱升降必须松开镶条的紧固螺栓 16（图5-3 操纵手柄）， 主轴箱升降完毕必须锁紧螺栓，不允许不松螺栓硬摇主轴箱，以免损坏相关的零件。 3、 机 床 主 轴 没 有 完 全 停 止 转 动 前 ， 不 允 许 用 手 去 触 摸 主 轴 ， 以免 伤 人 。 4、 开 车 时 不 得 变 换 转 速 及 进 给 量 ， 变 速 必 须 停 车 ， 禁 止 反 接 制动 ， 否 则 将 造 成 齿 轮 损 坏 。 5、 清 洗 机 床 和 维 修 机 床 打 开 电 柜 时 ， 必 须 关 闭 机 床 总 电 源 ， 否则 后 果 自 负 。 6、 机 床 切 削 时 ， 应 采 取 相 应 的 措 施 ， 防 ...
