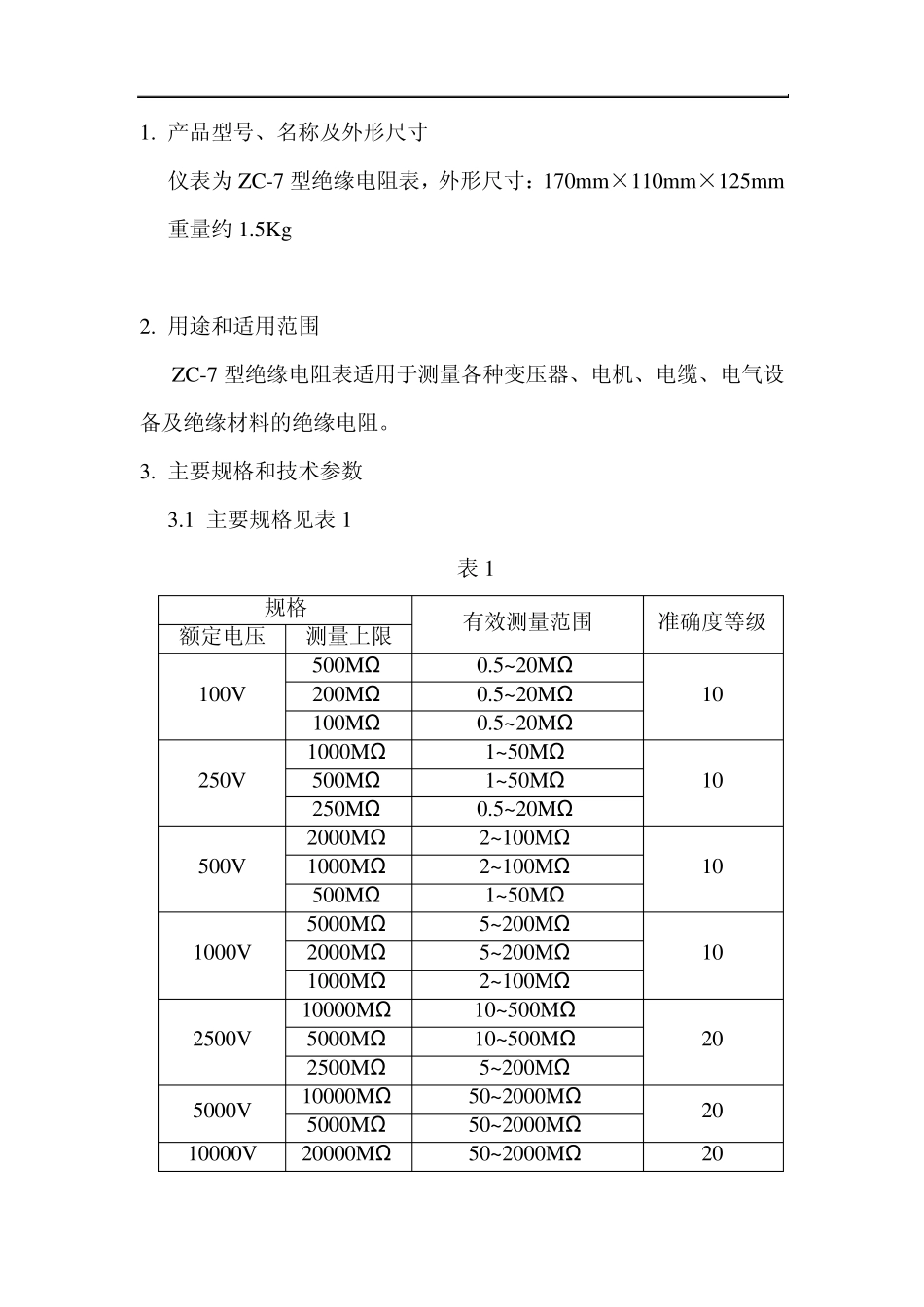

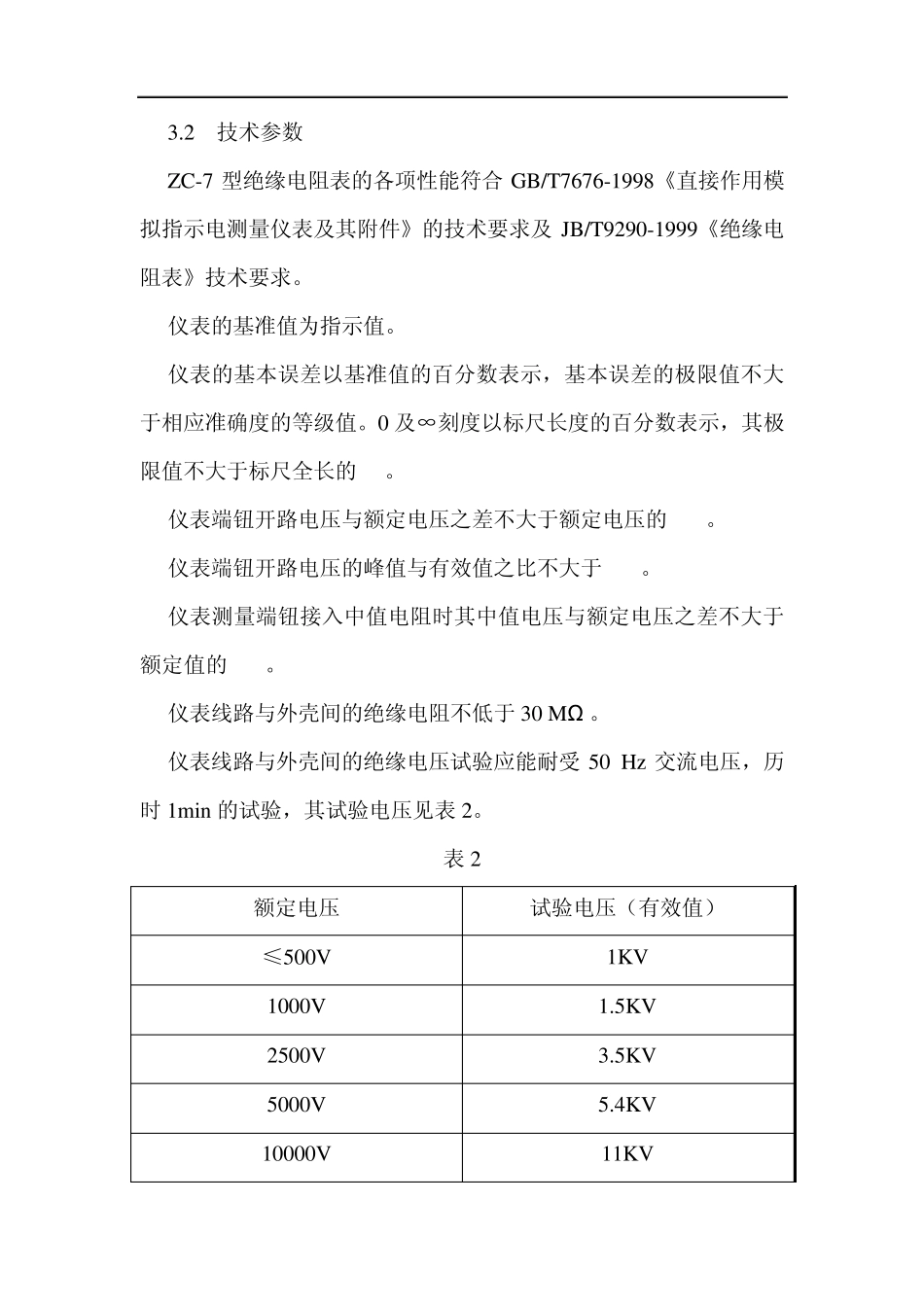

ZC-7 型绝缘电阻表 使用说明书 BB3.450.002SM 北京远东仪表有限公司 BB3.450.002.1-12SM 1. 产品型号、名称及外形尺寸 仪表为ZC-7 型绝缘电阻表，外形尺寸：170mm×110mm×125mm 重量约 1.5Kg 2. 用途和适用范围 ZC-7 型绝缘电阻表适用于测量各种变压器、电机、电缆、电气设备及绝缘材料的绝缘电阻。 3. 主要规格和技术参数 3.1 主要规格见表1 表1 规格 有效测量范围 准确度等级 额定电压 测量上限 100V 500MΩ 0.5~20MΩ 10 200MΩ 0.5~20MΩ 100MΩ 0.5~20MΩ 250V 1000MΩ 1~50MΩ 10 500MΩ 1~50MΩ 250MΩ 0.5~20MΩ 500V 2000MΩ 2~100MΩ 10 1000MΩ 2~100MΩ 500MΩ 1~50MΩ 1000V 5000MΩ 5~200MΩ 10 2000MΩ 5~200MΩ 1000MΩ 2~100MΩ 2500V 10000MΩ 10~500MΩ 20 5000MΩ 10~500MΩ 2500MΩ 5~200MΩ 5000V 10000MΩ 50~2000MΩ 20 5000MΩ 50~2000MΩ 10000V 20000MΩ 50~2000MΩ 20 BB3.450.002.1-12SM 3.2 技术参数 ZC-7 型绝缘电阻表的各项性能符合GB/T7676-1998《直接作用模拟指示电测量仪表及其附件》的技术要求及JB/T9290-1999《绝缘电阻表》技术要求。 仪表的基准值为指示值。 仪表的基本误差以基准值的百分数表示，基本误差的极限值不大于相应准确度的等级值。0 及∞刻度以标尺长度的百分数表示，其极限值不大于标尺全长的1%。 仪表端钮开路电压与额定电压之差不大于额定电压的10%。 仪表端钮开路电压的峰值与有效值之比不大于1.5。 仪表测量端钮接入中值电阻时其中值电压与额定电压之差不大于额定值的10%。 仪表线路与外壳间的绝缘电阻不低于30 MΩ 。 仪表线路与外壳间的绝缘电压试验应能耐受 50 Hz 交流电压，历时 1min 的试验，其试验电压见表2。 表2 额定电压 试验电压（有效值） ≤500V 1KV 1000V 1.5KV 2500V 3.5KV 5000V 5.4KV 10000V 11KV BB3.450.002.1-12SM 仪表发电机摇把额定转速每分钟120 转。 仪表自工作位置向任一方向倾斜5°时，其指示值变化不大于基本误差的 1/2。 仪表工作环境温度－20℃～50℃，环境相对湿度为 25%～80%。 仪表周围环境温度对标准温度（23℃）每变化 10℃，由此引起指示值改变不大于基本误差。 当标准环境相对湿度自40%～60%变化，由此引起指示值的改变不大于基本误差。 仪表在强度为 0.4kA/m外磁场影响，由此引起指示值的改变不大于基准值的 1.5%。 仪...
