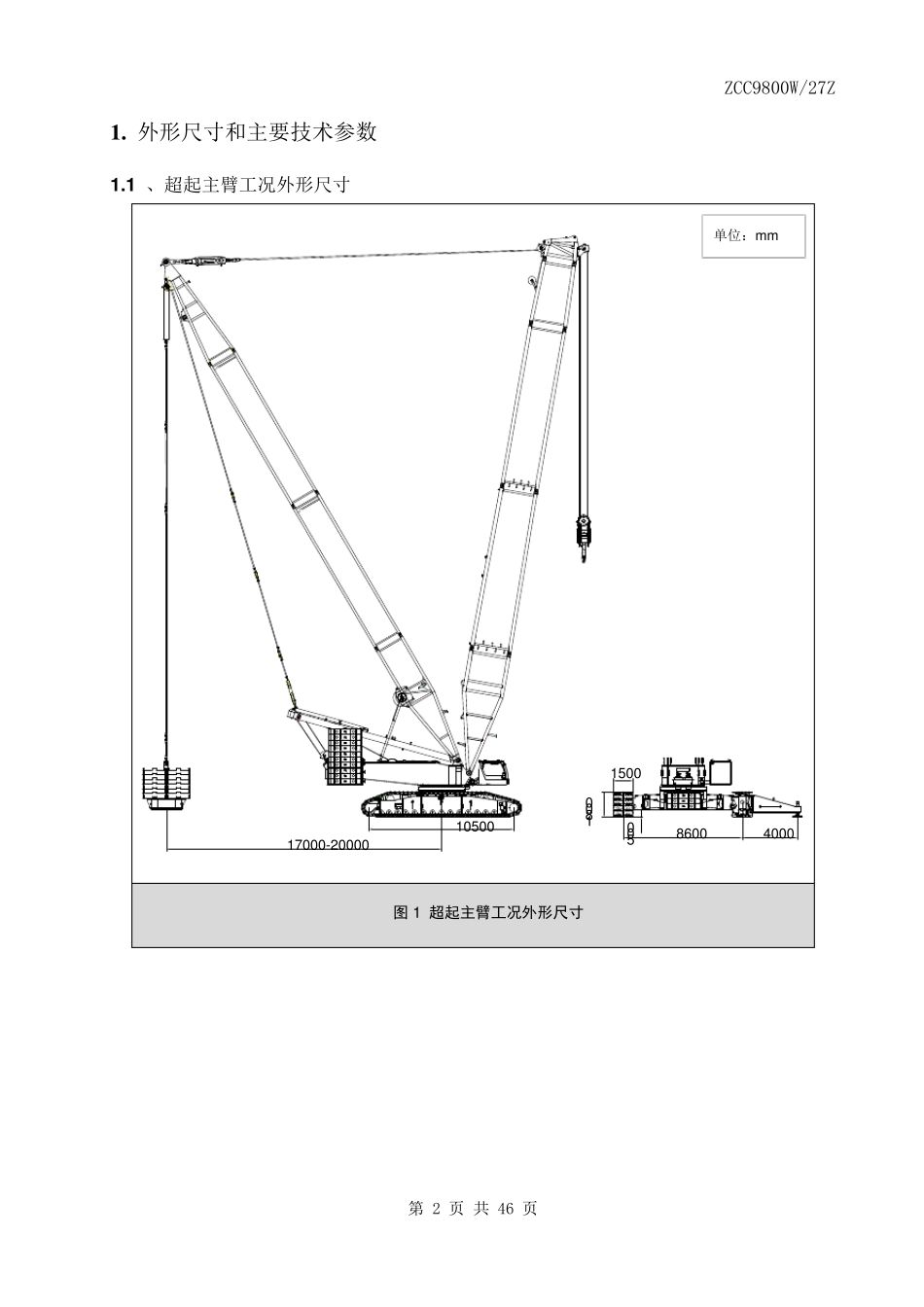

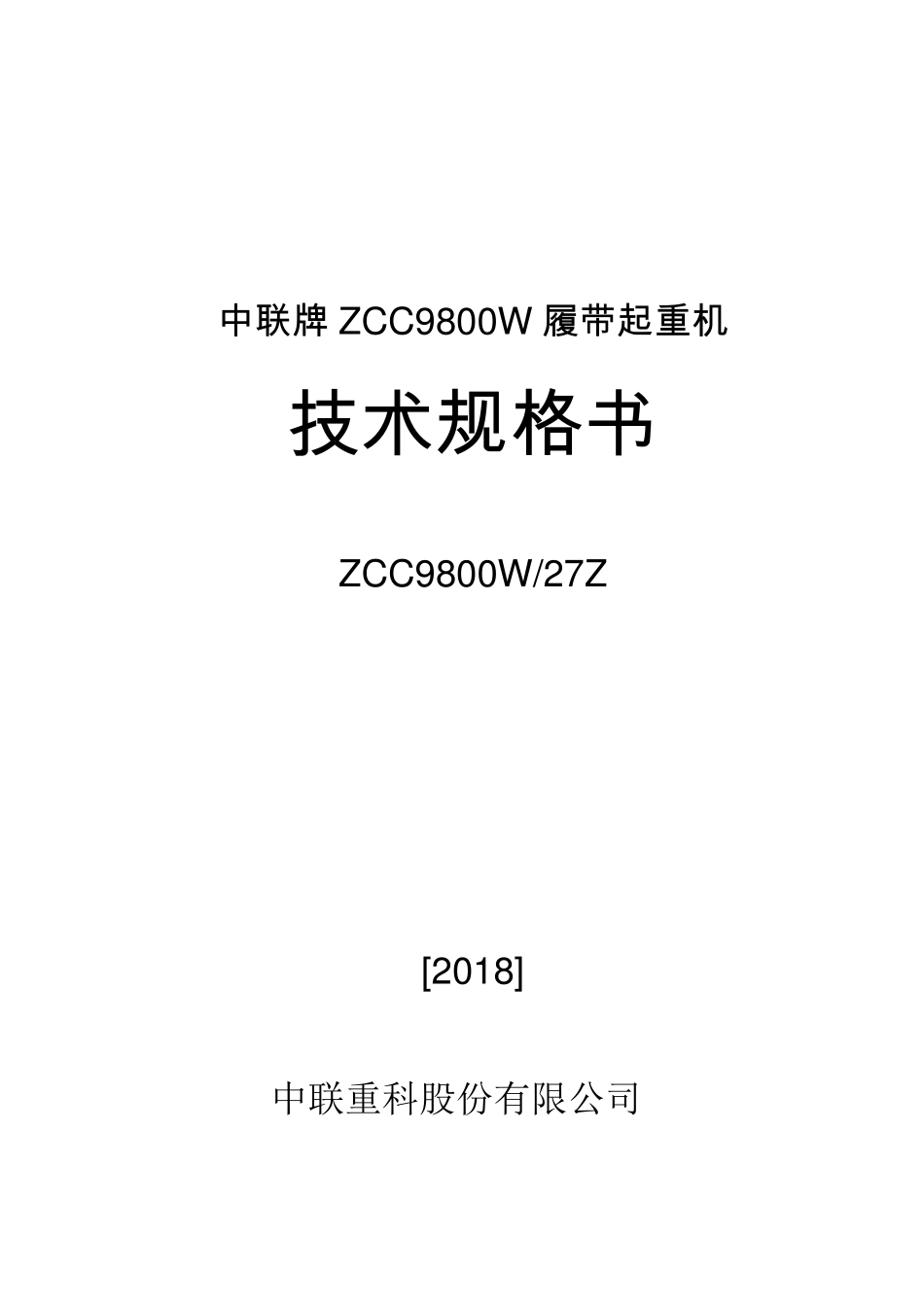

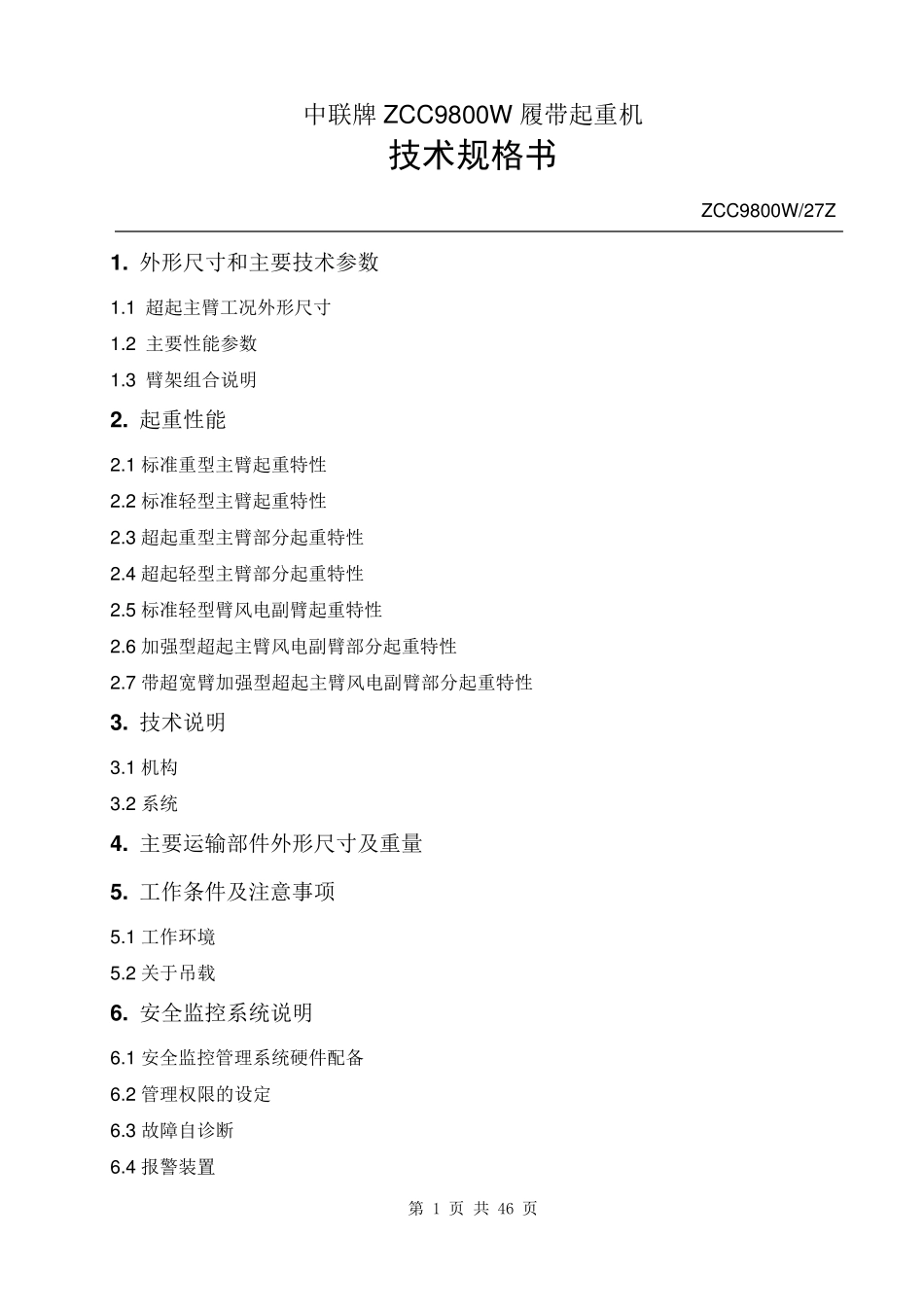

中联重科股份有限公司 中联牌 ZCC9800W 履带起重机 技术规格书 ZCC9800W/27Z [2018] 第 1 页 共 46 页 中联牌 ZCC9800W 履带起重机 技术规格书 ZCC9800W/27Z 1 . 外形尺寸和主要技术参数 1.1 超起主臂工况外形尺寸 1.2 主要性能参数 1.3 臂架组合说明 2 . 起重性能 2.1 标准重型主臂起重特性 2.2 标准轻型主臂起重特性 2.3 超起重型主臂部分起重特性 2.4 超起轻型主臂部分起重特性 2.5 标准轻型臂风电副臂起重特性 2.6 加强型超起主臂风电副臂部分起重特性 2.7 带超宽臂加强型超起主臂风电副臂部分起重特性 3 . 技术说明 3.1 机构 3.2 系统 4 . 主要运输部件外形尺寸及重量 5 . 工作条件及注意事项 5.1 工作环境 5.2 关于吊载 6 . 安全监控系统说明 6.1 安全监控管理系统硬件配备 6.2 管理权限的设定 6.3 故障自诊断 6.4 报警装置 ZCC9800W/27Z 第 2 页 共 46 页 1 . 外形尺寸和主要技术参数 1 .1 、超起主臂工况外形尺寸 180086005001500400017000-2000010500 图1 超起主臂工况外形尺寸 单位：m m ZCC9800W/27Z 第 3 页 共 46 页 1 .2 、主要技术参数 项 目 参数 最大起重力矩 t× m 9800 基本主臂工况 最大起重量× 幅度 t× m 600× 7 重型臂长 m 39～93 轻型臂长 m 72～114 超起主臂工况 最大起重量× 幅度 t× m 650× 12（300t 超起配重） 800× 8（400t 超起配重） 重型臂长 m 39～141 轻型臂长 m 90～150 超起桅杆 超起桅杆长 m 42 标准轻型臂风电副臂工况 最大起重量× 幅度 t× m 160× 17 风电杆头长度 m 7 主臂长度 m 90～114 加强型超起主臂风电副臂工况 最大起重量× 幅度 t× m 160× 24 风电杆头长度 m 7 主臂长度 m 108～159 带超宽臂加强型超起主臂风电副臂工况 最大起重量× 幅度 t× m 160× 26 风电杆头长度 m 7 主臂长度 m 147～171 主起升卷扬机构Ⅰ、Ⅱ 卷扬最外层单绳速度 m/min 130 卷扬钢丝绳直径 mm 28 单绳拉力 KN 160 鹅头起升卷扬机构 卷扬最外层单绳速度 m/min 130 卷扬钢丝绳直径 mm 28 单绳拉力 KN 160 主变幅机构 主变幅最外层单绳速度 m/min 56× 2 卷扬钢丝绳直径 mm 28 单绳拉力 KN 160 ZCC9800W/27Z 第 4 页 共 46 页 超起变幅机构 超起变幅卷扬最外层单绳速度m/min 130...
