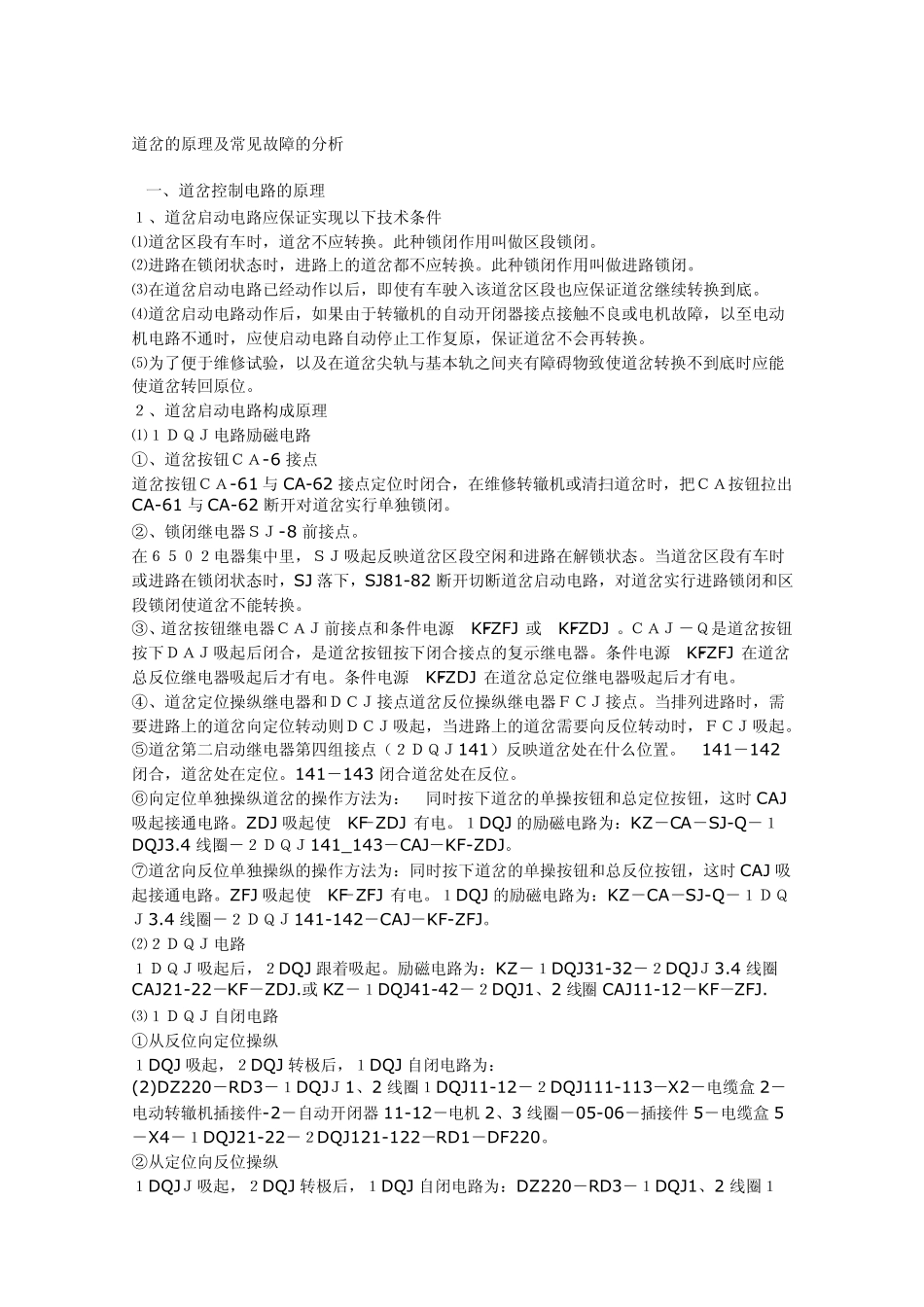

道岔的原理及常见故障的分析 一、道岔控制电路的原理 １、道岔启动电路应保证实现以下技术条件 ⑴道岔区段有车时，道岔不应转换。此种锁闭作用叫做区段锁闭。 ⑵进路在锁闭状态时，进路上的道岔都不应转换。此种锁闭作用叫做进路锁闭。 ⑶在道岔启动电路已经动作以后，即使有车驶入该道岔区段也应保证道岔继续转换到底。 ⑷道岔启动电路动作后，如果由于转辙机的自动开闭器接点接触不良或电机故障，以至电动机电路不通时，应使启动电路自动停止工作复原，保证道岔不会再转换。 ⑸为了便于维修试验，以及在道岔尖轨与基本轨之间夹有障碍物致使道岔转换不到底时应能使道岔转回原位。 ２、道岔启动电路构成原理 ⑴１ＤＱＪ电路励磁电路 ①、道岔按钮ＣＡ-6 接点 道岔按钮ＣＡ-61 与CA-62 接点定位时闭合，在维修转辙机或清扫道岔时，把ＣＡ按钮拉出CA-61 与CA-62 断开对道岔实行单独锁闭。 ②、锁闭继电器ＳＪ-8 前接点。 在６５０２电器集中里，ＳＪ吸起反映道岔区段空闲和进路在解锁状态。当道岔区段有车时或进路在锁闭状态时，SJ 落下，SJ81-82 断开切断道岔启动电路，对道岔实行进路锁闭和区段锁闭使道岔不能转换。 ③、道岔按钮继电器ＣＡＪ前接点和条件电源“KF-ZFJ”或“KF-ZDJ”。ＣＡＪ－Ｑ是道岔按钮按下ＤＡＪ吸起后闭合，是道岔按钮按下闭合接点的复示继电器。条件电源“KF-ZFJ”在道岔总反位继电器吸起后才有电。条件电源“KF-ZDJ”在道岔总定位继电器吸起后才有电。 ④、道岔定位操纵继电器和ＤＣＪ接点道岔反位操纵继电器ＦＣＪ接点。当排列进路时，需要进路上的道岔向定位转动则ＤＣＪ吸起，当进路上的道岔需要向反位转动时，ＦＣＪ吸起。 ⑤道岔第二启动继电器第四组接点（２ＤＱＪ141）反映道岔处在什么位置。•141－142闭合，道岔处在定位。141－143 闭合道岔处在反位。 ⑥向定位单独操纵道岔的操作方法为：•同时按下道岔的单操按钮和总定位按钮，这时CAJ吸起接通电路。ZDJ 吸起使“KF－ZDJ”有电。１DQJ 的励磁电路为：KZ－CA－SJ-Q－１DQJ3.4 线圈－２ＤＱＪ141_143－CAJ－KF-ZDJ。 ⑦道岔向反位单独操纵的操作方法为：同时按下道岔的单操按钮和总反位按钮，这时CAJ 吸起接通电路。ZFJ 吸起使“KF－ZFJ”有电。１DQJ 的励磁电路为：KZ－CA－SJ-Q－１ＤＱＪ3.4 线圈－２ＤＱＪ141-142－CAJ－KF-ZFJ。 ⑵２ＤＱＪ电路 １ＤＱＪ吸起后，２DQJ 跟着吸起。励磁电路为：KZ－１DQJ31-32－２DQJＪ...
