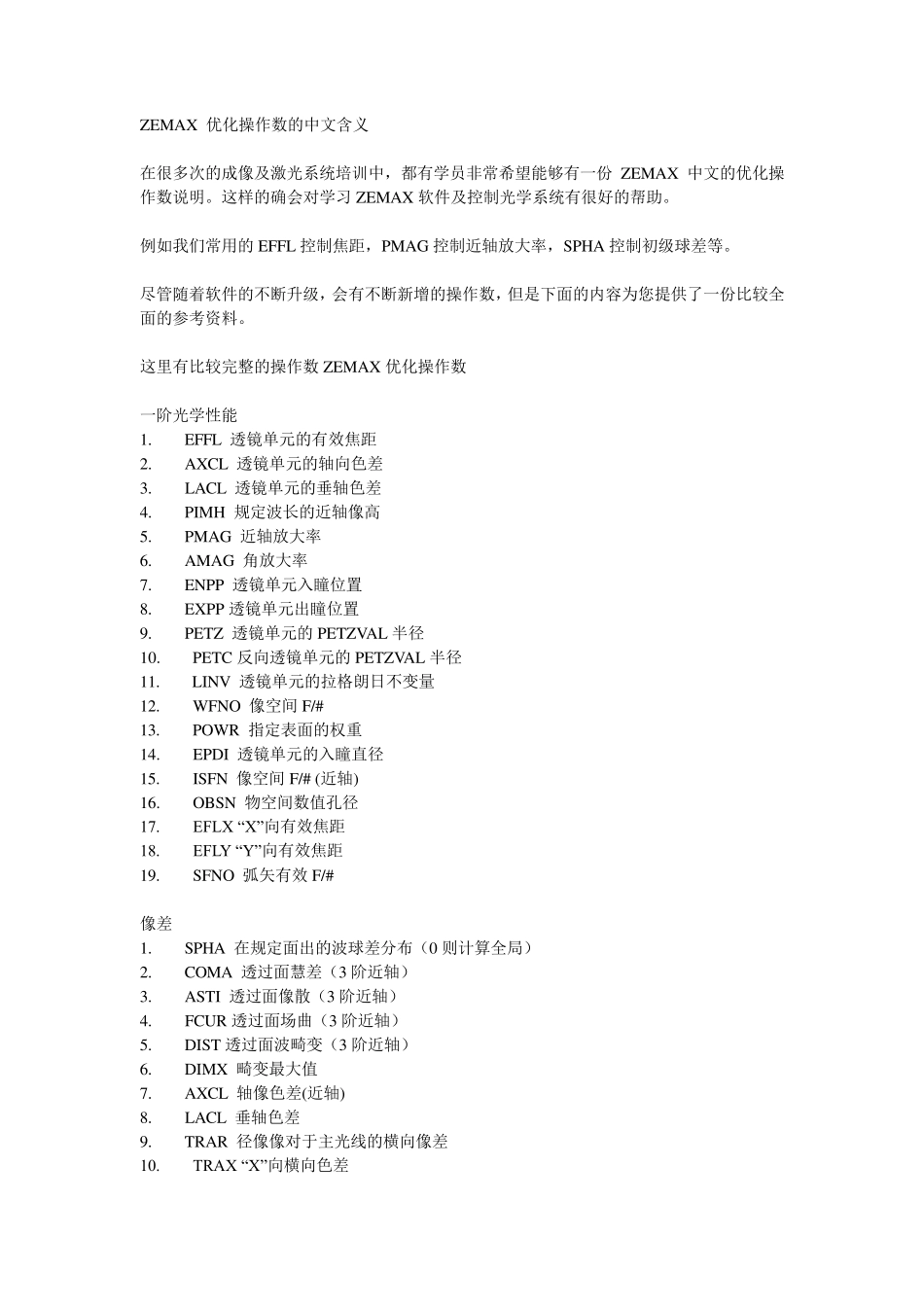

ZEMAX 优化操作数的中文含义 在很多次的成像及激光系统培训中，都有学员非常希望能够有一份ZEMAX 中文的优化操作数说明。这样的确会对学习 ZEMAX 软件及控制光学系统有很好的帮助。 例如我们常用的EFFL 控制焦距，PMAG 控制近轴放大率，SPHA 控制初级球差等。 尽管随着软件的不断升级，会有不断新增的操作数，但是下面的内容为您提供了一份比较全面的参考资料。 这里有比较完整的操作数ZEMAX 优化操作数 一阶光学性能 1. EFFL 透镜单元的有效焦距 2. AXCL 透镜单元的轴向色差 3. LACL 透镜单元的垂轴色差 4. PIMH 规定波长的近轴像高 5. PMAG 近轴放大率 6. AMAG 角放大率 7. ENPP 透镜单元入瞳位置 8. EXPP 透镜单元出瞳位置 9. PETZ 透镜单元的PETZVAL 半径 10. PETC 反向透镜单元的PETZVAL 半径 11. LINV 透镜单元的拉格朗日不变量 12. WFNO 像空间 F/# 13. POWR 指定表面的权重 14. EPDI 透镜单元的入瞳直径 15. ISFN 像空间 F/# (近轴) 16. OBSN 物空间数值孔径 17. EFLX “X”向有效焦距 18. EFLY “Y”向有效焦距 19. SFNO 弧矢有效 F/# 像差 1. SPHA 在规定面出的波球差分布（0 则计算全局） 2. COMA 透过面慧差（3 阶近轴） 3. ASTI 透过面像散（3 阶近轴） 4. FCUR 透过面场曲（3 阶近轴） 5. DIST 透过面波畸变（3 阶近轴） 6. DIMX 畸变最大值 7. AXCL 轴像色差(近轴) 8. LACL 垂轴色差 9. TRAR 径像像对于主光线的横向像差 10. TRAX “X”向横向色差 11. TRAY “Y”向横向色差 12. TRAI 规定面上的径像横向像差 13. TRAC 径像像对于质心的横向像差 14. OPDC 主光线光程差 15. OPDX 衍射面心光程差 16. PETZ 透镜单元的 PETZVAL 半径 17. PETC 反向透镜单元的 PETZVAL 半径 18. RSCH 主光线的 RMS 光斑尺寸 19. RSCE 类 RSCH 20. RWCH 主光线的 RMS 波前偏差 21. RWCE 衍射面心的 RMS 波前偏差 22. ANAR 像差测试 23. ZERN Zernike 系数 24. RSRE 几何像点的 RMS 点尺寸（质心参考） 25. RSRH 类同 RSRE（主光线参考） 26. RWRE 类同 RSRE（波前偏差） 27. TRAD “X”像 TRAR 比较 28. TRAE “Y”像 TRAR 比较 29. TRCX 像面子午像差”X”向（质心基准） 30. TRCY 像面子午像差”Y”向（质心基准） 31. DISG 广义畸变百分数 ...
