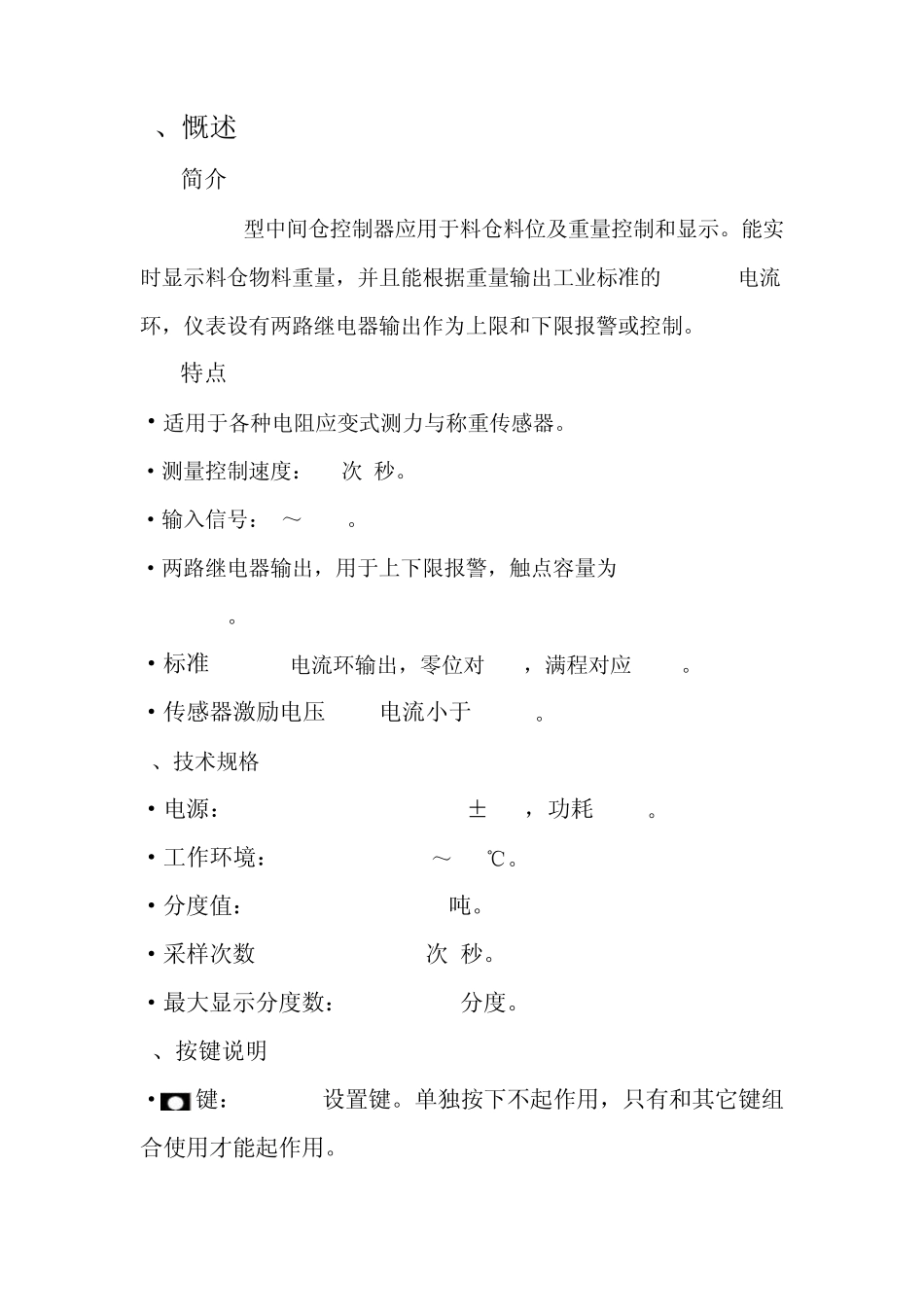

Z JC—1型中间仓控制器说明书 唐山任氏包装设备有限公司 目 录 1、慨述......................................1 1.1简介...................................1 1.2特点...................................1 2、技术规格..................................1 3、前面板及按键说明..........................1 4、仪表后面板端子说明........................1 5、仪表功能设置..............................2 5.1设定上下限报警值......................2 6、系统调校..................................2 6.1零位调校..............................2 6.2量程调校..............................2 1、慨述 1.1简介 ZJC-1型中间仓控制器应用于料仓料位及重量控制和显示。能实时显示料仓物料重量，并且能根据重量输出工业标准的4-20mA电流环，仪表设有两路继电器输出作为上限和下限报警或控制。 1.2特点 ·适用于各种电阻应变式测力与称重传感器。 ·测量控制速度：50次/秒。 ·输入信号：0～30mv。 ·两路继电器输出，用于上下限报警，触点容量为5A/250VAC, 5A/30VDC。 ·标准4-20mA电流环输出，零位对4mA，满程对应20mA。 ·传感器激励电压10V,电流小于250mA。 2、技术规格 ·电源： 220VAC±10%，功耗 15VA。 ·工作环境： -20～+50℃。 ·分度值： 0.01吨。 ·采样次数: 50次/秒。 ·最大显示分度数： 10000分度。 3、按键说明 ·键： 设置键。单独按下不起作用，只有和其它键组合使用才能起作用。 · 键： 回车键。用于设定结束后按下该键存储修改结果。 · 键： 切换键。用于设定时的光标切换。 · /ZERO键: 加 1键,在设定状态下按一下当前数字位加1。 · CAL键： 减 1键，在设定状态下按一下当前数字位减1。 4、仪表后面板端子说明 1、电源 J1端子： 为 220V电源端子， 1, 3---220V.................交流 220V电源 2...........................大地或不接 J3继电器输出端子: 1, 2--K2....................高位报警输出开点 3，4--K1....................低位报警输出开点 J7信号端子: 1---COM...............RS485通讯地和电流环屏蔽。 2---B.................RS485 B端 3---A.................RS485 A端 4---I- ...............4-20mA 负 5---I+ ...............4-20mA 正 6---GND.................传感器屏蔽 7---S- .................传感器信号...
