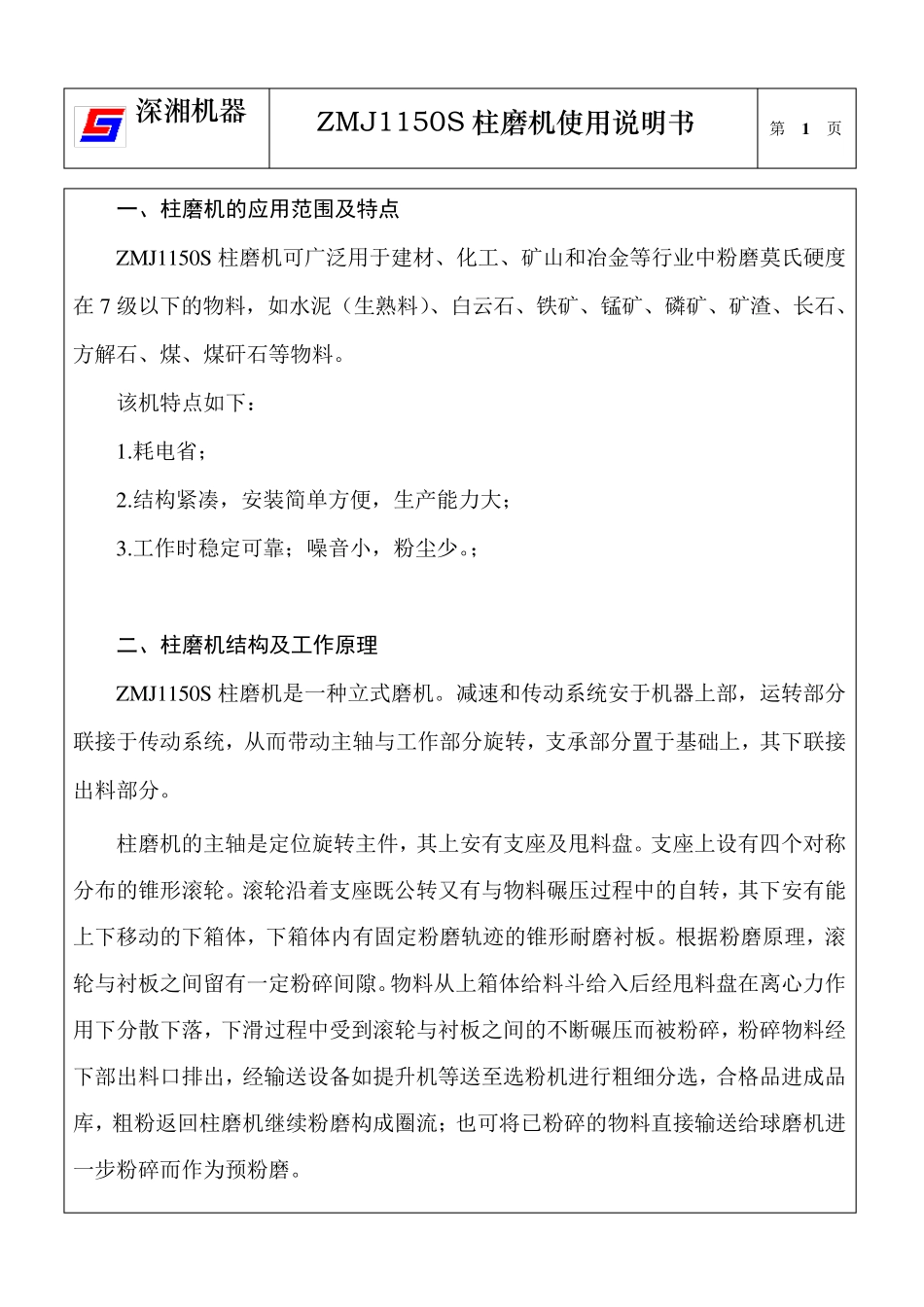

深 湘 机 器 ZMJ1150S 柱 磨 机 使 用 说 明 书 第 1 页 一、柱磨机的应用范围及特点 ZMJ1150S 柱磨机可广泛用于建材、化工、矿山和冶金等行业中粉磨莫氏硬度在 7 级以下的物料，如水泥（生熟料）、白云石、铁矿、锰矿、磷矿、矿渣、长石、方解石、煤、煤矸石等物料。 该机特点如下： 1.耗电省； 2.结构紧凑，安装简单方便，生产能力大； 3.工作时稳定可靠；噪音小，粉尘少。； 二、柱磨机结构及工作原理 ZMJ1150S 柱磨机是一种立式磨机。减速和传动系统安于机器上部，运转部分联接于传动系统，从而带动主轴与工作部分旋转，支承部分置于基础上，其下联接出料部分。 柱磨机的主轴是定位旋转主件，其上安有支座及甩料盘。支座上设有四个对称分布的锥形滚轮。滚轮沿着支座既公转又有与物料碾压过程中的自转，其下安有能上下移动的下箱体，下箱体内有固定粉磨轨迹的锥形耐磨衬板。根据粉磨原理，滚轮与衬板之间留有一定粉碎间隙。物料从上箱体给料斗给入后经甩料盘在离心力作用下分散下落，下滑过程中受到滚轮与衬板之间的不断碾压而被粉碎，粉碎物料经下部出料口排出，经输送设备如提升机等送至选粉机进行粗细分选，合格品进成品库，粗粉返回柱磨机继续粉磨构成圈流；也可将已粉碎的物料直接输送给球磨机进一步粉碎而作为预粉磨。 深 湘 机 器 ZMJ1150S 柱 磨 机 使 用 说 明 书 第 2 页 三、主要技术参数和工艺流程表 1.ZMJ1150S 柱 磨 机 主 要 技 术 参 数 表 生 产 能 力 （ 吨 /时 ） 最 大 给 料 粒 度 （ 毫 米 ） 产 品 细 度 （ 网 目 ） 滚 轮 个 数 （ 个 ） 磨 机 功 率 （ 千 瓦 ） 设 备 质 量 （ 吨 ） 设 备 外 形 尺 寸 （ 米 ） 预 粉 磨 ： 90～ 110 50 -8 4 220 或 250 68 φ3.5×5.48 终 粉 磨 ： 15～ 25 180 附 注 标 定 产 量 的 物 料 为 ： 石 灰 石 2.工 艺 流 程 为 了 保 证 柱 磨 机 能 够 长 期 正 常 稳 定 运 行 ,与 柱 磨 机 配 套 的 辅 助 设 备 工 艺 系 统 布置 必 须 满 足 一 定 要 求 .第 一 必 须 要 保 证 柱 磨 机 进 料 均 匀 连 续 稳 定 ,进 料 粒 度 不 大 于50m m ； 第 二 对 于 物 料 水 份 ≤ 2%； 第 三 辅 助 设 备 选 型 规 格 必 ...
