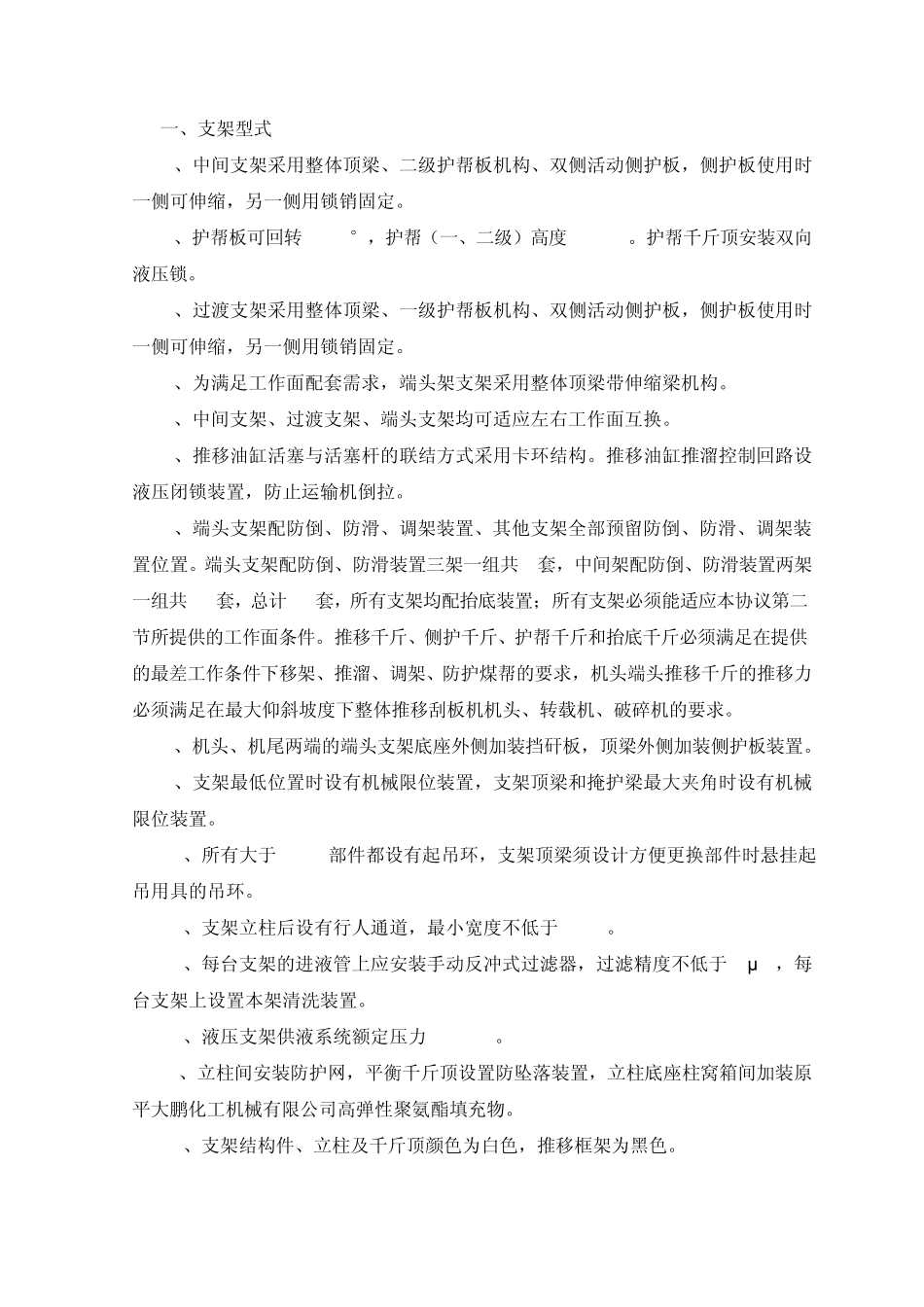

一、支架型式 1、中间支架采用整体顶梁、二级护帮板机构、双侧活动侧护板，侧护板使用时一侧可伸缩，另一侧用锁销固定。 2、护帮板可回转 180 °，护帮（一、二级）高度 2800mm。护帮千斤顶安装双向液压锁。 3、过渡支架采用整体顶梁、一级护帮板机构、双侧活动侧护板，侧护板使用时一侧可伸缩，另一侧用锁销固定。 4、为满足工作面配套需求，端头架支架采用整体顶梁带伸缩梁机构。 5、中间支架、过渡支架、端头支架均可适应左右工作面互换。 6、推移油缸活塞与活塞杆的联结方式采用卡环结构。推移油缸推溜控制回路设液压闭锁装置，防止运输机倒拉。 7、端头支架配防倒、防滑、调架装置、其他支架全部预留防倒、防滑、调架装置位置。端头支架配防倒、防滑装置三架一组共 2套，中间架配防倒、防滑装置两架一组共 28套，总计 30套，所有支架均配抬底装置；所有支架必须能适应本协议第二节所提供的工作面条件。推移千斤、侧护千斤、护帮千斤和抬底千斤必须满足在提供的最差工作条件下移架、推溜、调架、防护煤帮的要求，机头端头推移千斤的推移力必须满足在最大仰斜坡度下整体推移刮板机机头、转载机、破碎机的要求。 8、机头、机尾两端的端头支架底座外侧加装挡矸板，顶梁外侧加装侧护板装置。 9、支架最低位置时设有机械限位装置，支架顶梁和掩护梁最大夹角时设有机械限位装置。 10、所有大于 60kg部件都设有起吊环，支架顶梁须设计方便更换部件时悬挂起吊用具的吊环。 11、支架立柱后设有行人通道，最小宽度不低于600mm。 12、每台支架的进液管上应安装手动反冲式过滤器，过滤精度不低于25μ m，每台支架上设置本架清洗装置。 13、液压支架供液系统额定压力37.5MPa。 14、立柱间安装防护网，平衡千斤顶设置防坠落装置，立柱底座柱窝箱间加装原平大鹏化工机械有限公司高弹性聚氨酯填充物。 15、支架结构件、立柱及千斤顶颜色为白色，推移框架为黑色。 1 16、基本架、过渡架、端头架进行编号，编号规则为：端头2T001-2T007、长过渡2G008-2G009、短过渡2G010-2G014、基本架2Y015-2Y176。 17、工作面侧护板面向煤壁左侧固定，活动侧为右侧。 18、支架在最大高度时顶梁下摆角为15°，顶梁与掩护梁最大角度为175°时，顶梁与与掩护梁有机械限位，此时平衡千斤顶行程仍有大于20mm的富裕行程，以防止平衡千斤顶损坏。 19、顶梁后端侧护板圆弧包裹，实现全封闭不漏矸。 20、支架顶梁前端加设防采煤机误割顶梁的防护块，保护支...
