[学士]某24米跨钢结构厂房课程设计VIP免费

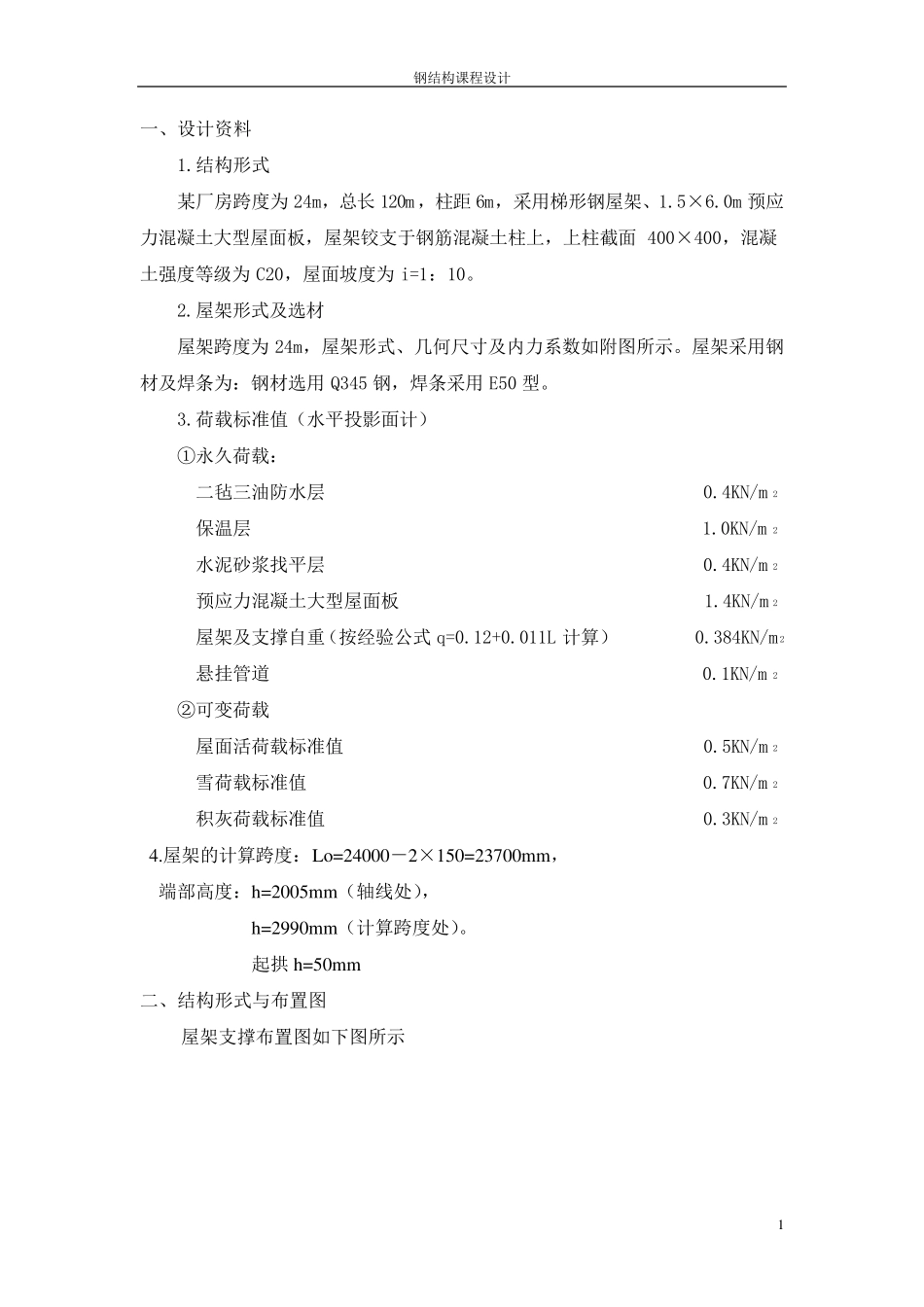

[学士]某24米跨钢结构厂房课程设计_第1页
1/34

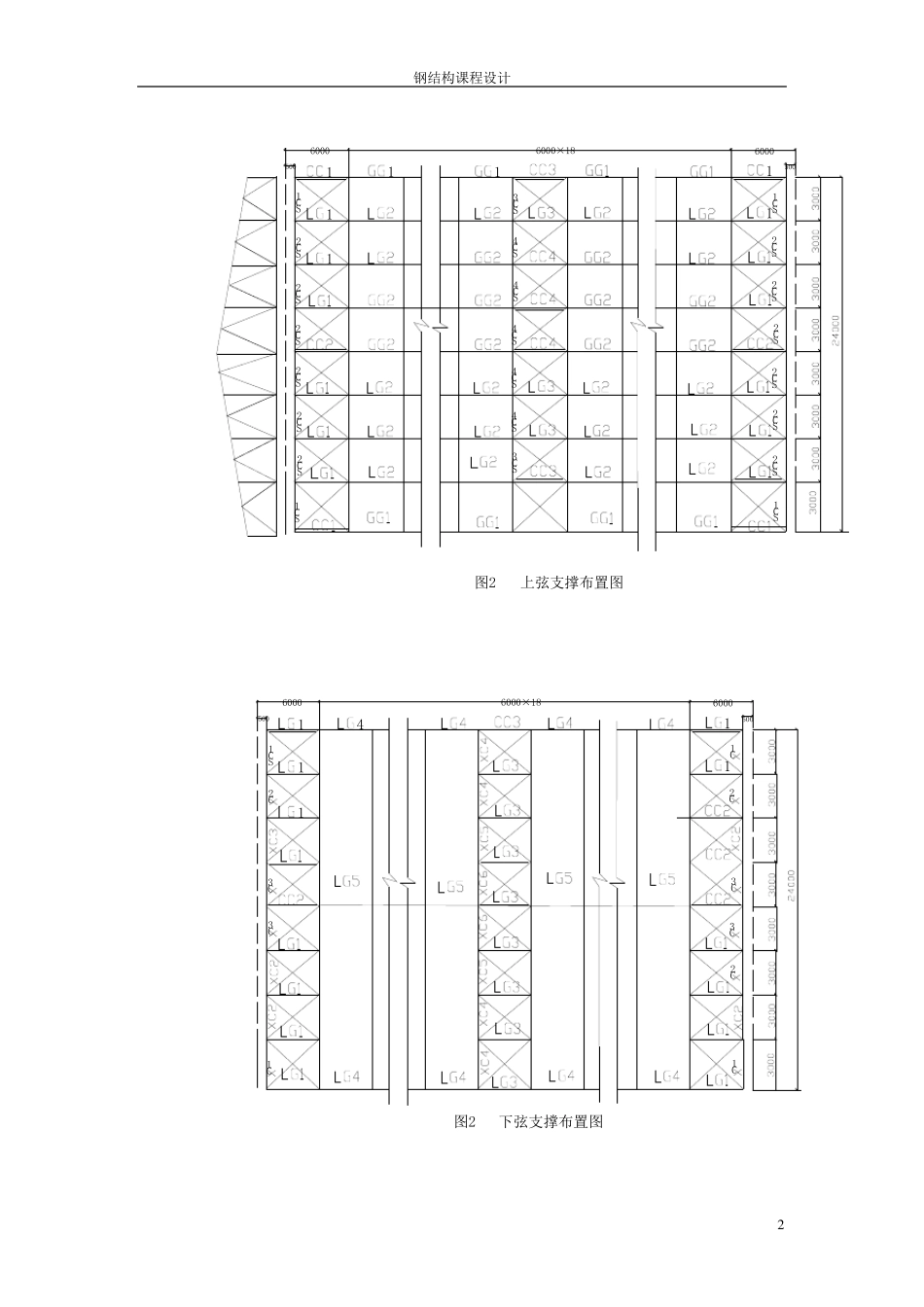

[学士]某24米跨钢结构厂房课程设计_第2页
2/34

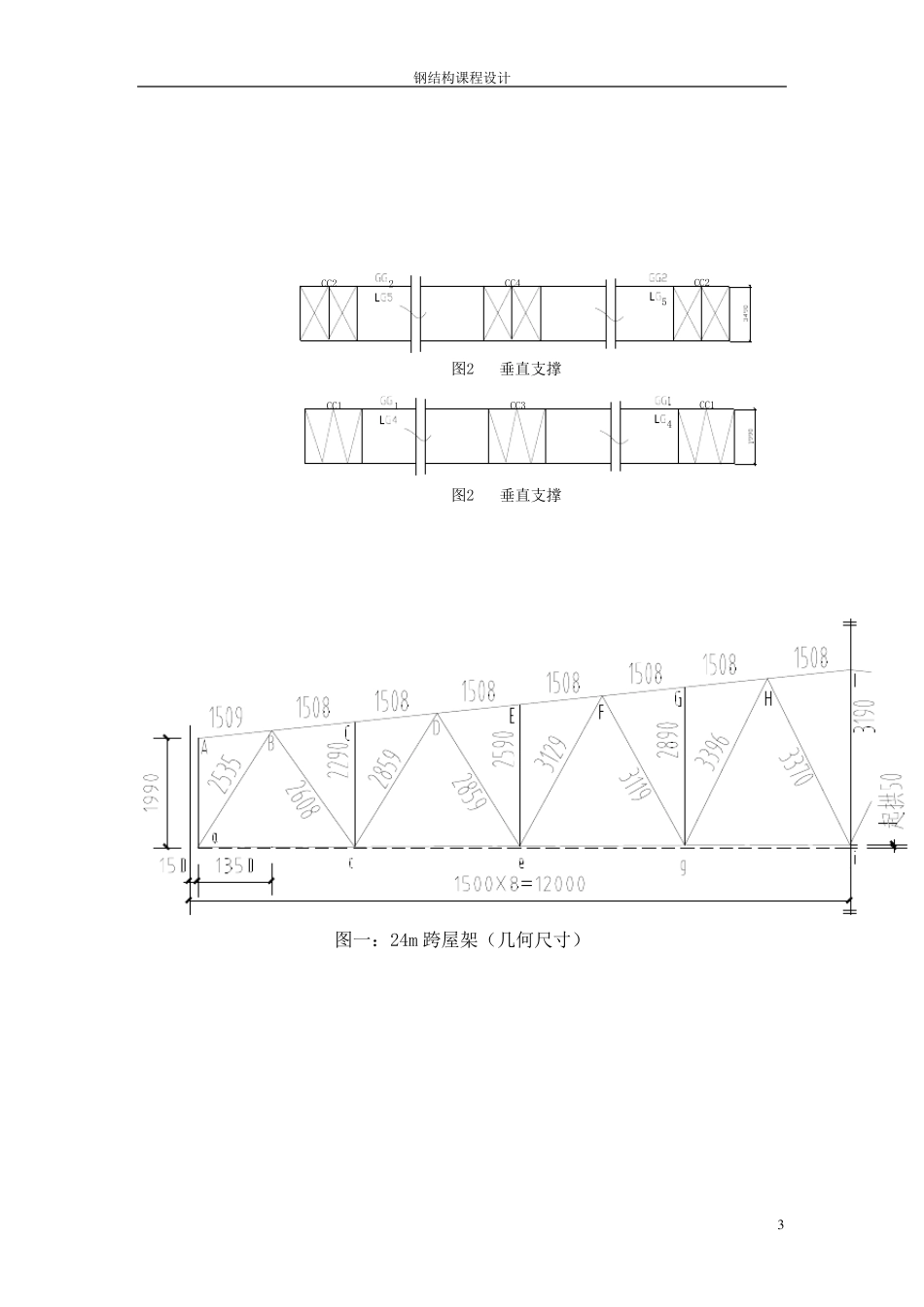

[学士]某24米跨钢结构厂房课程设计_第3页
3/34
钢结构课程设计 1 一、设计资料 1.结构形式 某厂房跨度为24m,总长120m,柱距6m,采用梯形钢屋架、1.5×6.0m 预应力混凝土大型屋面板,屋架铰支于钢筋混凝土柱上,上柱截面 400×400,混凝土强度等级为C20,屋面坡度为i=1:10。 2.屋架形式及选材 屋架跨度为24m,屋架形式、几何尺寸及内力系数如附图所示。屋架采用钢材及焊条为:钢材选用Q345 钢,焊条采用E50 型。 3.荷载标准值(水平投影面计) ①永久荷载: 二毡三油防水层 0.4KN/m 2 保温层 1.0KN/m 2 水泥砂浆找平层 0.4KN/m 2 预应力混凝土大型屋面板 1.4KN/m 2 屋架及支撑自重(按经验公式q=0.12+0.011L 计算) 0.384KN/m 2 悬挂管道 0.1KN/m 2 ②可变荷载 屋面活荷载标准值 0.5KN/m 2 雪荷载标准值 0.7KN/m 2 积灰荷载标准值 0.3KN/m 2 4.屋架的计算跨度:Lo=24000-2×150=23700mm, 端部高度:h=2005mm(轴线处), h=2990mm(计算跨度处)。 起拱 h=50mm 二、结构形式与布置图 屋架支撑布置图如下图所示 钢结构课程设计 2 SC2SC2SC2SC2SC2SC1SC3SC4SC4SC4SC4SC4SC3SC1SC2SC2SC2SC2SC2SC2 SC2SC1图2 上弦支撑布置图50050060006000×1860001111111 SC1C3C1C2C3C2C1C1C3C3C2SC111114160006000×186000500500图2 下弦支撑布置图 钢结构课程设计 3 CC22CC4CC25图2垂直支撑图2垂直支撑4CC1CC31CC1 图一:24m 跨屋架(几何尺寸) 钢结构课程设计 4 图二:24m 跨屋架全跨单位荷载作用下各杆的内力值 图三:24m 跨屋架半跨单位荷载作用下各杆的内力值 三、荷载与内力计算 1.荷载计算 永久荷载标准值: 二毡三油(上铺绿豆砂)防水层 0.4KN/m2 水泥砂浆找平层 0.4KN/m2 保温层 1.0KN/m2 预应力混凝土大型屋面板 1.4KN/m2 屋架及支撑自重(按经验公式 q=0.12+0.011L 计算) 0.384KN/m2 悬挂管道 0.1KN/m2 _________________________________________________________________ 总计:3.684KN/m2 可变荷载标准值:笔下文学 www.ikdzs.com 钢结构课程设计 5 雪荷载0.7KN/m2 大于屋面活荷载标准值0.5KN/m2, 取0.7KN/m2 积灰荷载标准值 0.3KN/m2 _______________________________________________________________ 总计1.0KN/m2 永久荷载设计值:1.35×3.684=4.973KN/m2 可变荷载设计值:1.4×1.0=1.4KN/m2 2.荷载组合 设计屋架时,应考虑如下三种荷载组合: (1)全跨永久荷载+全跨可变荷载...
