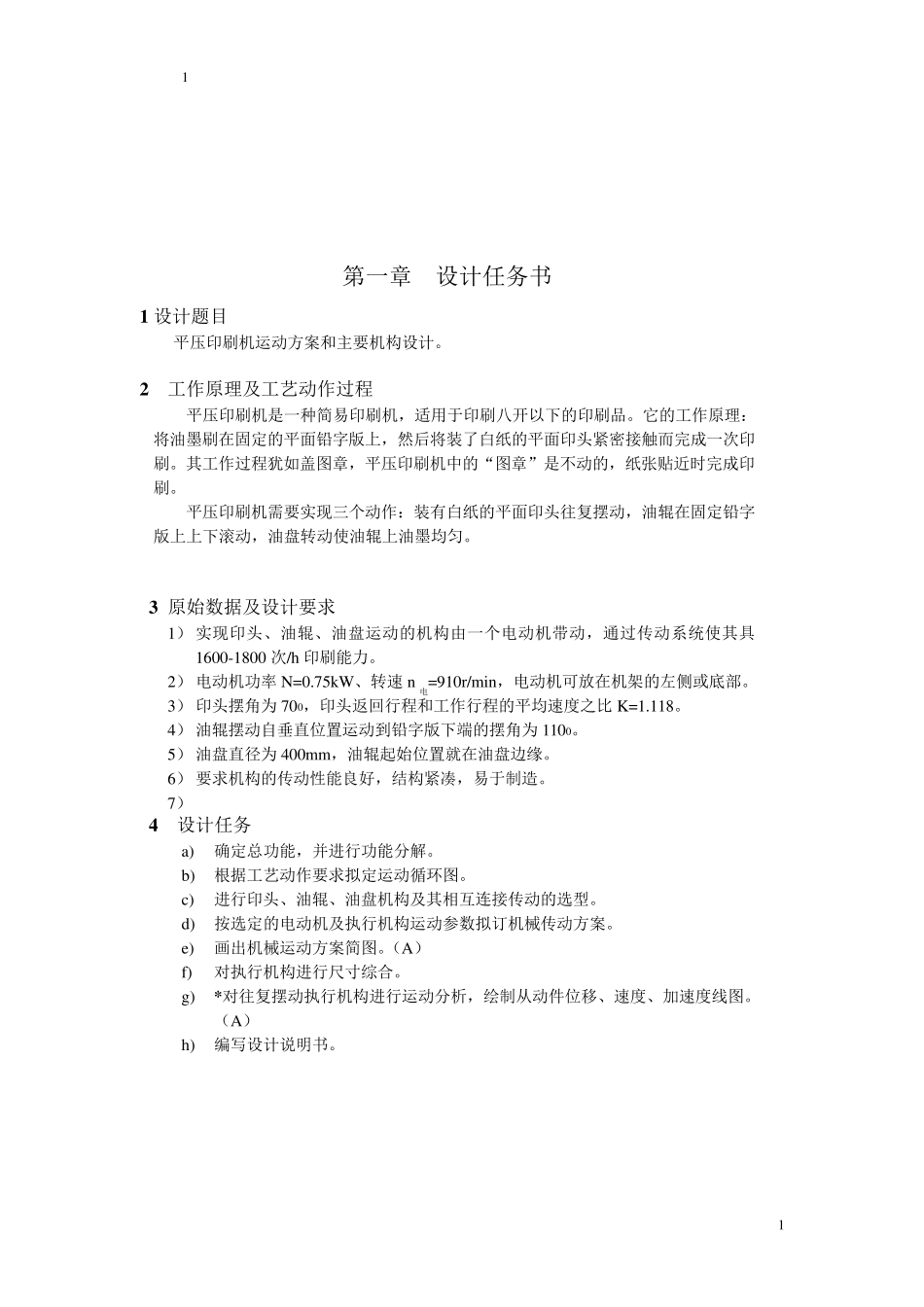

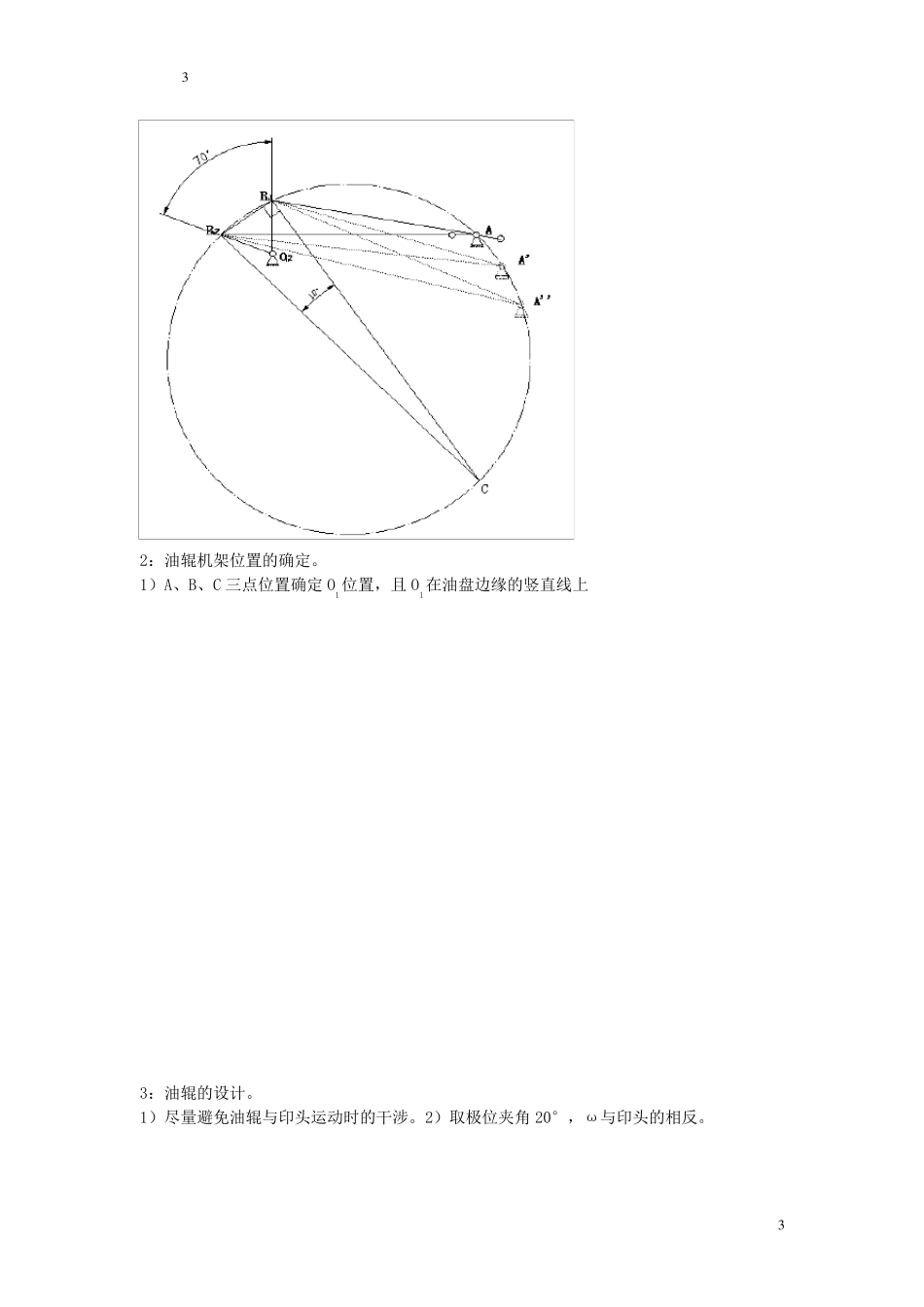

1 1 第一章 设计任务书 1 设计题目 平压印刷机运动方案和主要机构设计。 2 工作原理及工艺动作过程 平压印刷机是一种简易印刷机，适用于印刷八开以下的印刷品。它的工作原理：将油墨刷在固定的平面铅字版上，然后将装了白纸的平面印头紧密接触而完成一次印刷。其工作过程犹如盖图章，平压印刷机中的“图章”是不动的，纸张贴近时完成印刷。 平压印刷机需要实现三个动作：装有白纸的平面印头往复摆动，油辊在固定铅字版上上下滚动，油盘转动使油辊上油墨均匀。 3 原始数据及设计要求 1） 实现印头、油辊、油盘运动的机构由一个电动机带动，通过传动系统使其具1600-1800 次/h 印刷能力。 2） 电动机功率 N=0.75kW、转速 n电=910r/min，电动机可放在机架的左侧或底部。 3） 印头摆角为700，印头返回行程和工作行程的平均速度之比K=1.118。 4） 油辊摆动自垂直位置运动到铅字版下端的摆角为1100。 5） 油盘直径为400mm，油辊起始位置就在油盘边缘。 6） 要求机构的传动性能良好，结构紧凑，易于制造。 7） 4 设计任务 a) 确定总功能，并进 行功能分 解 。 b) 根 据工艺动作要求拟 定运动循 环 图。 c) 进 行印头、油辊、油盘机构及其相 互 连 接传动的选 型 。 d) 按 选 定的电动机及执 行机构运动参 数拟 订 机械 传动方案。 e) 画 出 机械 运动方案简图。（ A） f) 对 执 行机构进 行尺 寸 综 合 。 g) * 对 往复摆动执 行机构进 行运动分 析 ，绘 制从 动件 位移 、速度、加 速度线 图。（ A） h) 编 写 设计说 明 书。 2 2 第二章 机械系统方案的拟定 一：本机构实现三个动作。 1.印头往复摆动 2.油辊上下滚动 3.油盘转动 二：根据要求设计出以下三种方案。 以下为本组设计的三种方案。 方案一：按照机械原理知识设计曲柄摇杆机构 1：根据给定的急回要求设计印头。 已知：1)摆角为70o°,2)极位夹角为10°,3 要求印头完成 1600-1800 次/h，则完成一次印刷用时 2.118s,4)机架 A 越往上传动角越大，且 A 点不能在劣弧上。 3 3 2：油辊机架位置的确定。 1）A、B、C 三点位置确定O1位置，且O1在油盘边缘的竖直线上 3：油辊的设计。 1）尽量避免油辊与印头运动时的干涉。2）取极位夹角20°，ω与印头的相反。 4 4 方案一最终设计简图如下： 方案二： 由凸轮带动印头运动,推程和回程角度分别为190°、170°, 满足 k=...
