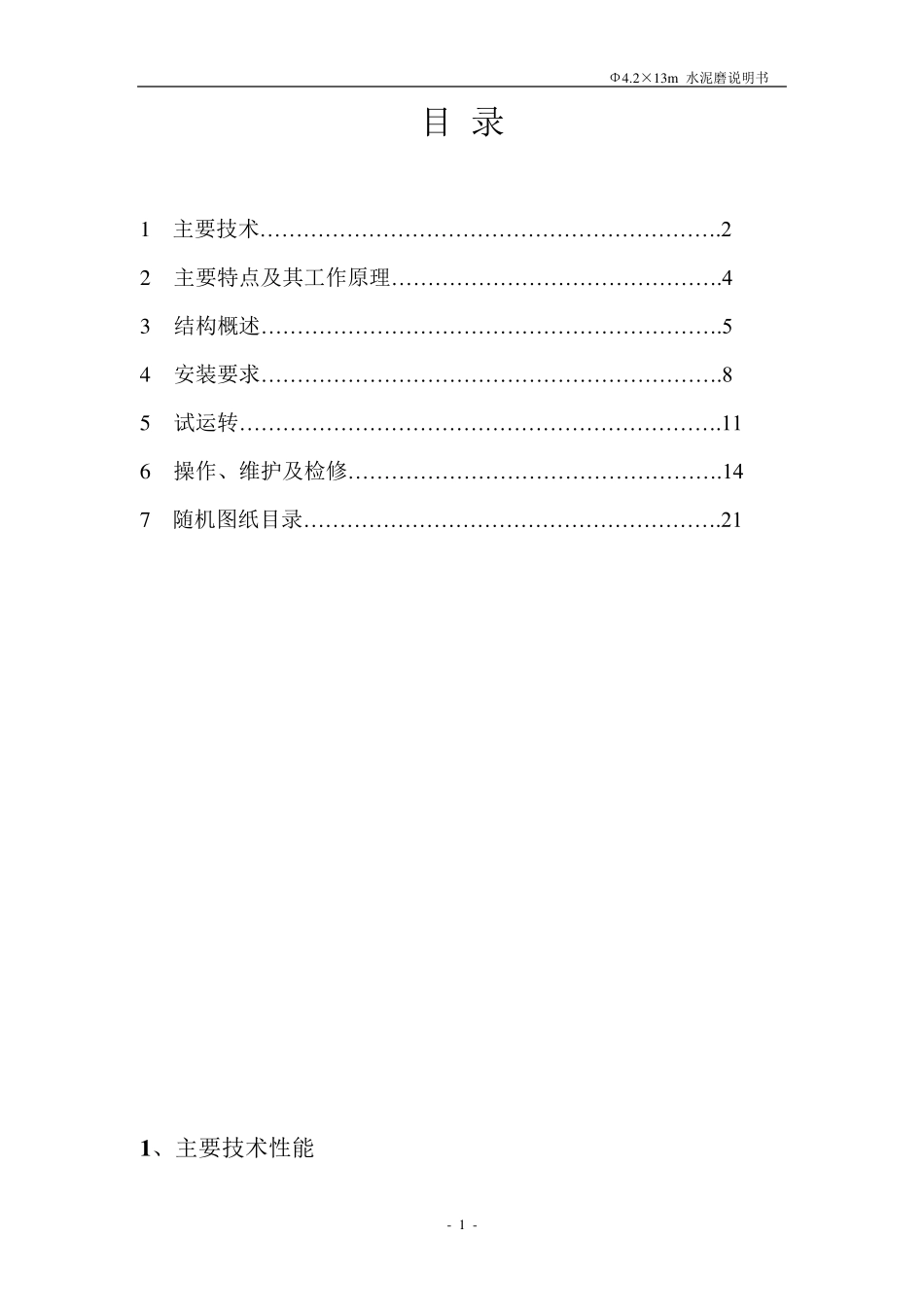

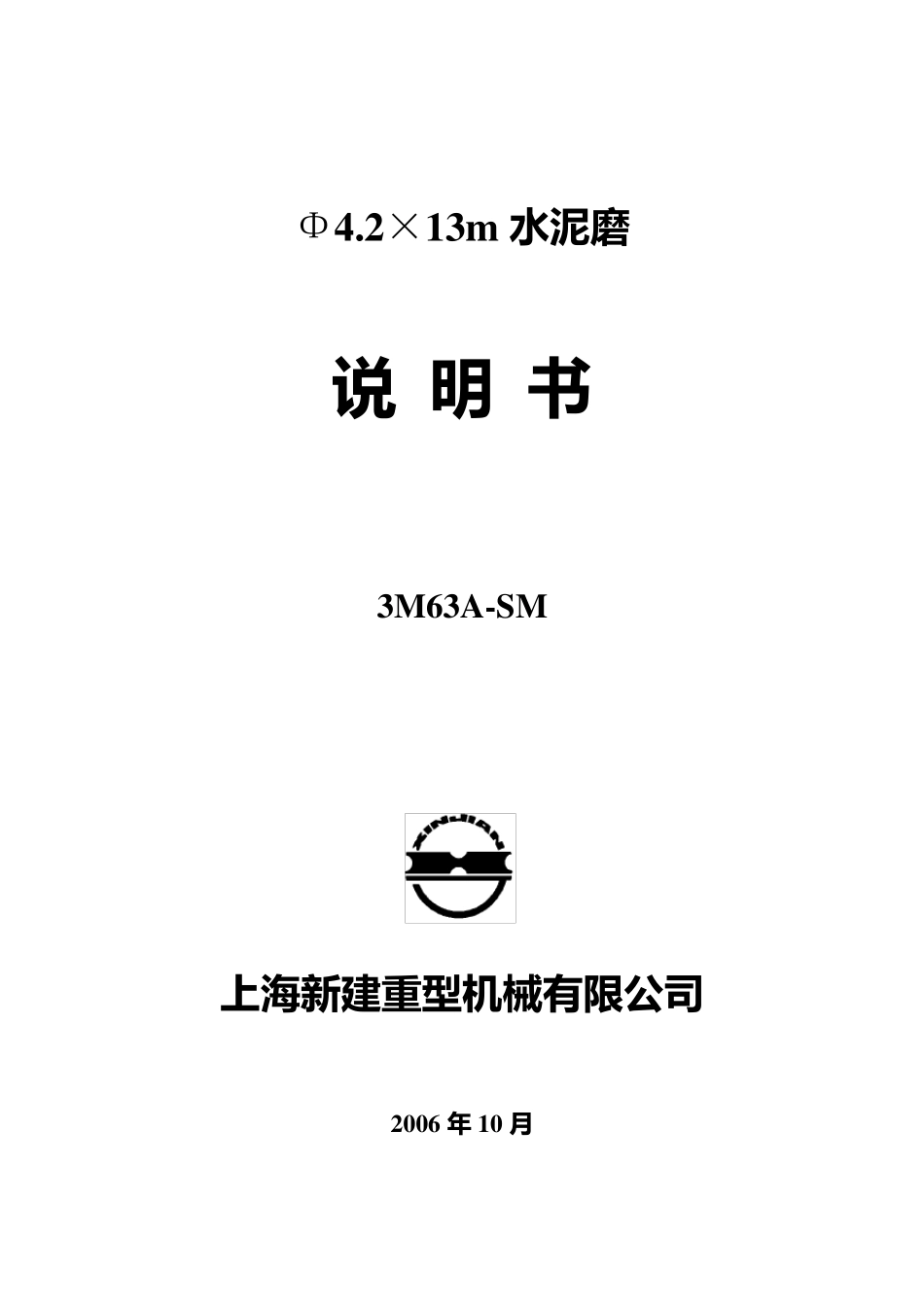

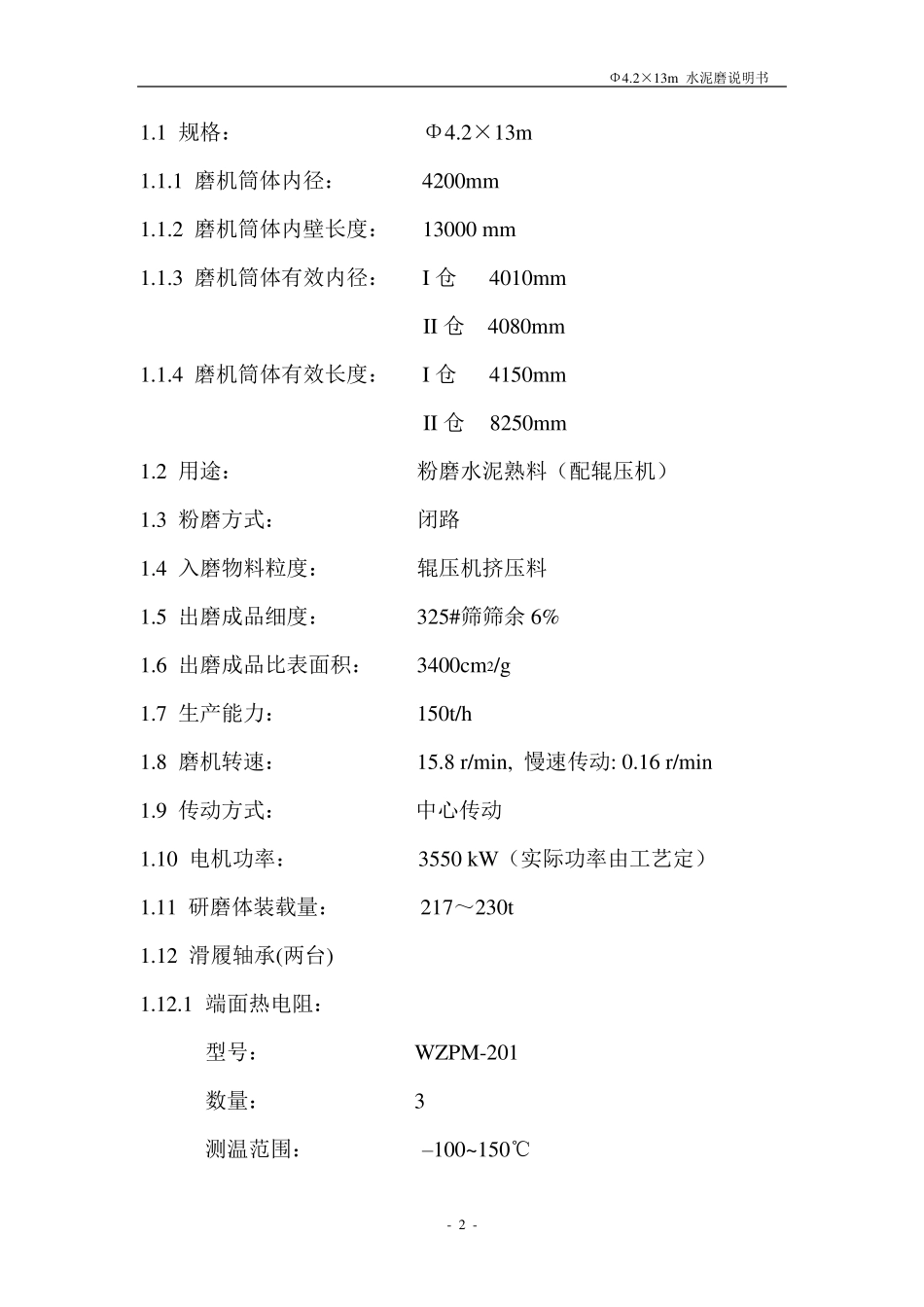

Φ4.2×13m 水 泥 磨 说 明 书 3M63A-SM 上海新建重型机械有限公司 2006 年 10 月 Φ4.2×13m 水泥磨说明书 - 1 - 目 录 1 主要技术… … … … … … … … … … … … … … … … … … … … … .2 2 主要特点及其工作原理… … … … … … … … … … … … … … … .4 3 结构概述… … … … … … … … … … … … … … … … … … … … … .5 4 安装要求… … … … … … … … … … … … … … … … … … … … … .8 5 试运转… … … … … … … … … … … … … … … … … … … … … … .11 6 操作、维护及检修… … … … … … … … … … … … … … … … … .14 7 随机图纸目录… … … … … … … … … … … … … … … … … … … .21 1 、主要技术性能 Φ4.2×13m 水泥磨说明书 - 2 - 1.1 规格： Φ4.2×13m 1.1.1 磨机筒体内径： 4200mm 1.1.2 磨机筒体内壁长度： 13000 mm 1.1.3 磨机筒体有效内径： I 仓 4010mm II 仓 4080mm 1.1.4 磨机筒体有效长度： I 仓 4150mm II 仓 8250mm 1.2 用途： 粉磨水泥熟料（配辊压机） 1.3 粉磨方式： 闭路 1.4 入磨物料粒度： 辊压机挤压料 1.5 出磨成品细度： 325#筛筛余 6% 1.6 出磨成品比表面积： 3400cm2/g 1.7 生产能力： 150t/h 1.8 磨机转速： 15.8 r/min, 慢速传动: 0.16 r/min 1.9 传动方式： 中心传动 1.10 电机功率： 3550 kW（实际功率由工艺定） 1.11 研磨体装载量： 217～230t 1.12 滑履轴承(两台) 1.12.1 端面热电阻： 型号： WZPM-201 数量： 3 测温范围： –100~ 150℃ Φ4.2×13m 水泥磨说明书 - 3 - 分度号： Pt100 电阻值： 100+0.12Ω (0℃) 1.12.2 铂电阻: 型号： WZP-26S 数量： 1 1.12.3 电加热器： 型号： SRY2-220/2(2Kw , 220V) 数量： 2 1.13 滑履轴承稀油站（两台） 型号： GYXZ-63GII 润滑油： N320 GB5903-86 中负荷工业齿轮油 或 ISO VG320 矿物油（详见稀油站说 明书） 供油温度： 40℃ 低压泵公称流量： 63 l/min 公称压力： 0.4Mpa 低压泵电机型号： Y100L1-4V1 功率： 2.2×2(台)=4.4kW(一备一用) 转...
