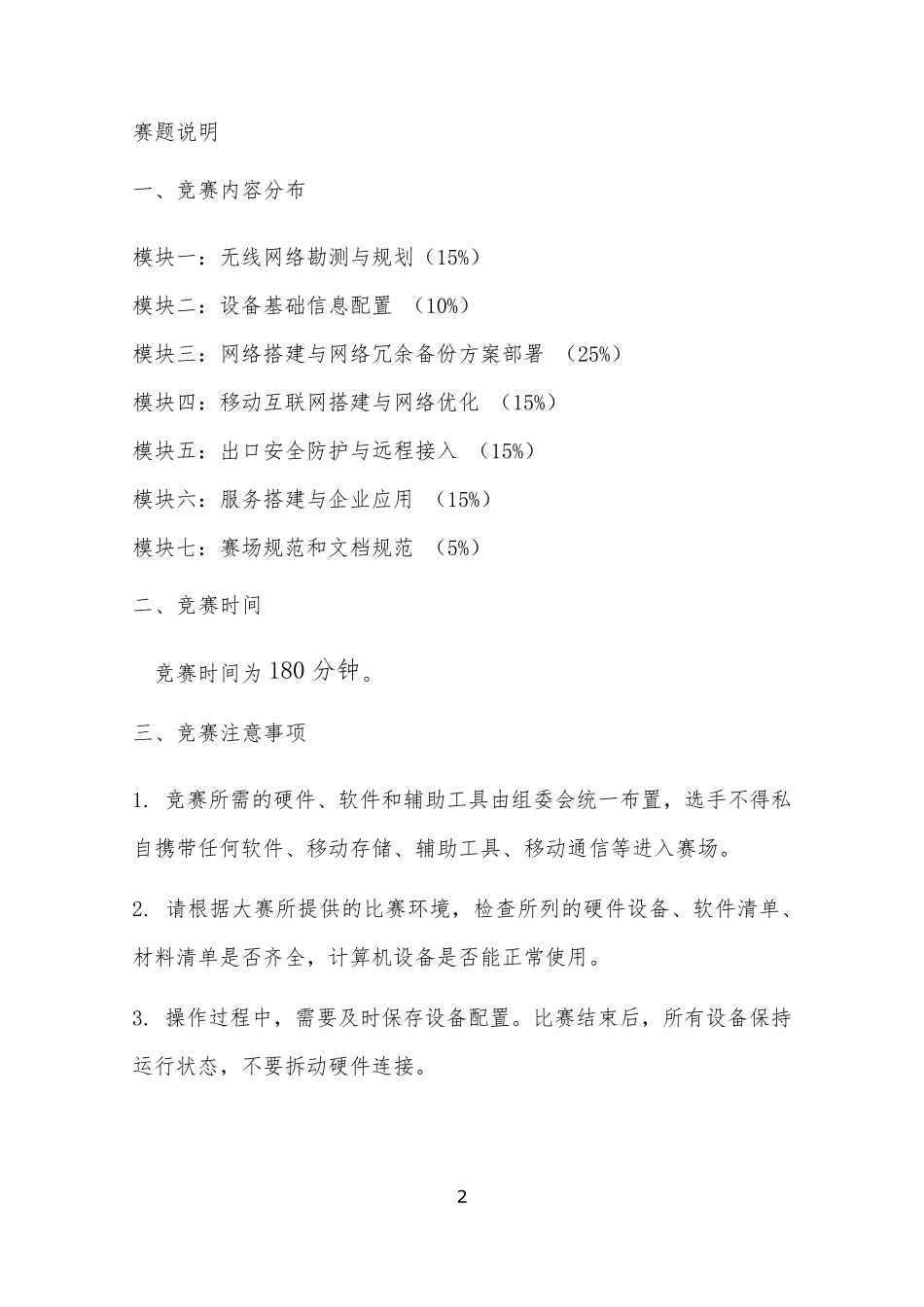

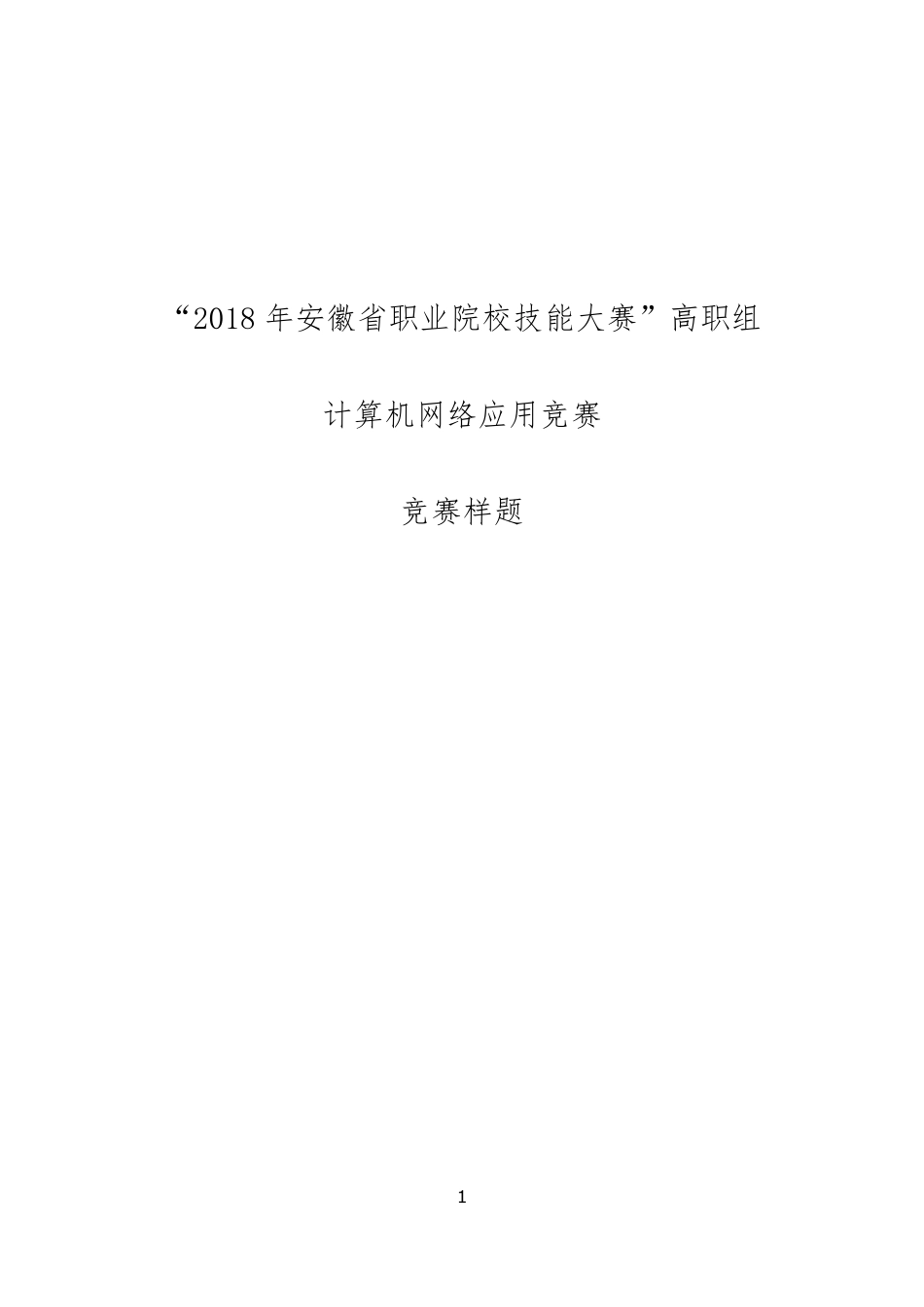

1 “2018 年安徽省职业院校技能大赛”高职组 计算机网络应用竞赛 竞赛样题 2 赛题说明 一、竞赛内容分布 模块一：无线网络勘测与规划（15%） 模块二：设备基础信息配置 （10%） 模块三：网络搭建与网络冗余备份方案部署 （25%） 模块四：移动互联网搭建与网络优化 （15%） 模块五：出口安全防护与远程接入 （15%） 模块六：服务搭建与企业应用 （15%） 模块七：赛场规范和文档规范 （5%） 二、竞赛时间 竞赛时间为 180 分钟。 三、竞赛注意事项 1. 竞赛所需的硬件、软件和辅助工具由组委会统一布置，选手不得私自携带任何软件、移动存储、辅助工具、移动通信等进入赛场。 2. 请根据大赛所提供的比赛环境，检查所列的硬件设备、软件清单、材料清单是否齐全，计算机设备是否能正常使用。 3. 操作过程中，需要及时保存设备配置。比赛结束后，所有设备保持运行状态，不要拆动硬件连接。 3 4. 比赛完成后，比赛设备、软件和赛题请保留在座位上，禁止将比赛所用的所有物品（包括试卷和草纸）带离赛场。 5. 裁判以各参赛队提交的竞赛结果文档为主要评分依据。所有提交的文档必须按照赛题所规定的命名规则命名，不得以任何形式体现参赛院校、工位号等信息。 四、竞赛结果文件的提交 按照题目要求，提交符合模板的 WORD 文件、Visio 图纸文件和设备配置文件。 4 第一部分：网络规划与实施 注意事项 赛场提供一组云平台环境，已经安装好VMware WorkStation 12 虚拟机系统并导入虚拟机模板镜像（Windows Server 2008 R2及CentOS 7.0）。 自行部署安装Windows 操作系统的管理员administrator和CentOS 的root 的密码都是JsjWL_2018。 考生在PC 机上通过SecureCRT 软件配置网络设备，软件已经安装在电脑中。 竞赛结果文件的制作请参考U 盘“答题卡”文件夹中的 “交换路由无线网关设备配置答题卡.docx”、“服务搭建与企业应用答题卡.docx”和“无线网络勘测设计答题卡”。请注意排版，文档排版得分将计入总成绩。 设备及文档列表 本竞赛中所使用的网络设备及线缆如下表所示： 表 1-1 设备及线缆列表 序号 类别 设备 厂商 型号 数量 1 硬件 出口网关 锐捷 RG-EG2000 2 台 2 硬件 路由器 锐捷 RG-RSR20-14E（LAB） 3 台 3 硬件 串口接口模块 锐捷 RG-SIC-1HS 6 个 4 硬件 串口线缆 锐捷 CAB-V.35DTE-V.35DCE 3 条 5 硬件 数据中心交换...
