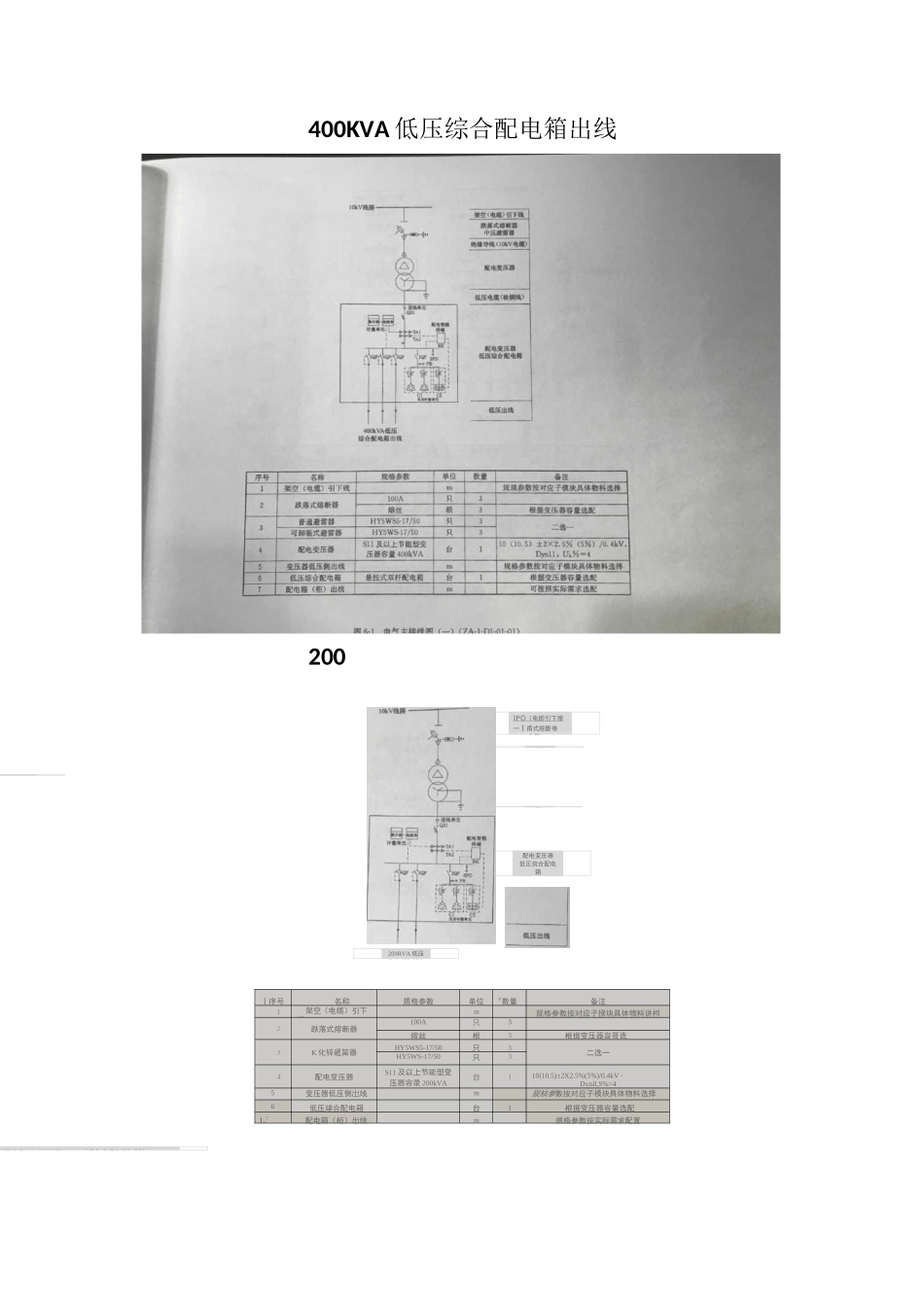

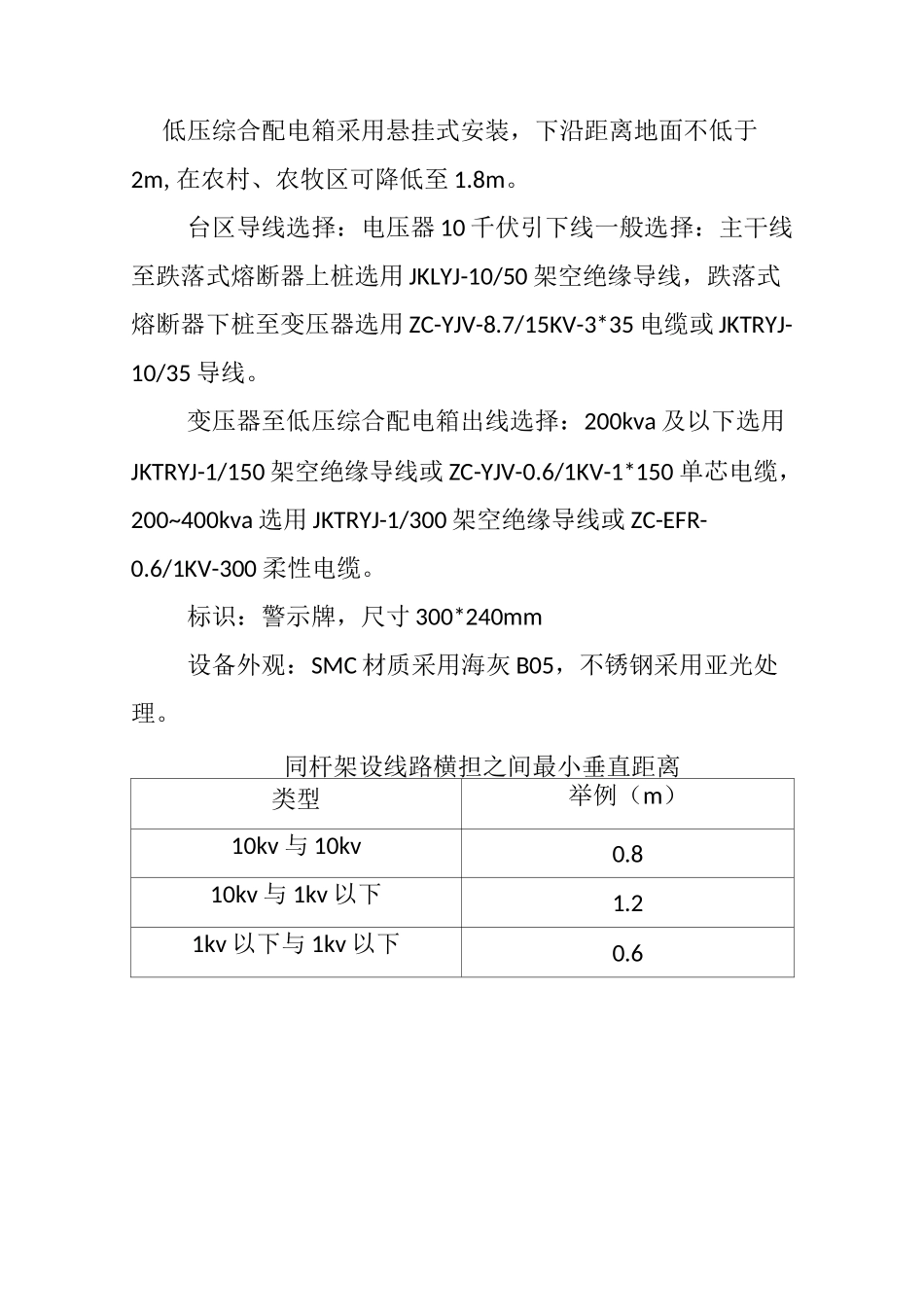

柱上变压器：Z户外：A户内：B户外柱上变 ZA,房屋式 ZBZA-1（50~400KVA 变压器）10kv 侧采用电缆或架空绝缘线引下，低压综合配电箱采用悬挂式安装,进线采用架空绝缘导线或相应载流量电缆,出线可采用架空绝缘导线或电缆引出。安装方式：等高安装低压综合配电箱：外形尺寸选用1350mm*700mm*1200mm，空间满足 400kva 及以下容量配电变压器的 1 回进线,3 回馈线,计量,无功补偿、配电智能终端等功能,箱体外壳优先选用不锈钢材料,也可选用 SMC（纤维增强型不饱和聚酯树脂材料）。200kva 以下变压器按 200kva 容量配置低压综合配电箱,200~400kva 按 400kva 容量配置低压综合配电箱。山区可选用10m 等高秆,低压综合配电箱尺寸选用 800*650*1200,空间满足 200kva 以下容量配电变压器的 1 回进线，2 回馈线等智能终端安装要求。10kv 选用跌落式熔断器或封闭型熔断器。断路器短路电流水平按 8/12.5ka 考虑，其他 10kv 设备短路电流水平均按 20ka 考虑。低压综合配电箱采用悬挂式安装，下沿距离地面不低于2m,在农村、农牧区可降低至 1.8m。台区导线选择：电压器 10 千伏引下线一般选择：主干线至跌落式熔断器上桩选用 JKLYJ-10/50 架空绝缘导线，跌落式熔断器下桩至变压器选用 ZC-YJV-8.7/15KV-3*35 电缆或 JKTRYJ-10/35 导线。变压器至低压综合配电箱出线选择：200kva 及以下选用JKTRYJ-1/150 架空绝缘导线或 ZC-YJV-0.6/1KV-1*150 单芯电缆，200~400kva 选用 JKTRYJ-1/300 架空绝缘导线或 ZC-EFR-0.6/1KV-300 柔性电缆。标识：警示牌，尺寸 300*240mm设备外观：SMC 材质采用海灰 B05，不锈钢采用亚光处理。同杆架设线路横担之间最小垂直距离类型举例（m）10kv 与 10kv0.810kv 与 1kv 以下1.21kv 以下与 1kv 以下0.6200IP ◎ （电即引下埋 一1 甬式熔斷卷中压高压电配电变压低压电配电变压器低圧烷合配电箱丨序号名称規格参数单位F数量备注1架空（电缆）引下线m规格参数按对应子揆块具体物料讲柯2跌落式熔断器100A只3熔丝根3根据变压器容哥诜3K 化锌遞笛器HY5WS5-17/50只3二选一HY5WS-17/50只34配电变压器S11 及以上节能型变压器容录 200kVA台110(10.5)±2X2.5%(5%)/0.4kV・Dynll,S%=45变压器低压侧岀线m规枯参数按对应子模块具体物料选择6低压線合配电箱台1根据变压器容量选配1„7配电箱（柜）出线m規格参数按实际需求配置图 6-2 电气主接线图（二）（ZA-1-D1-01-02）400KVA 低压综合配...
