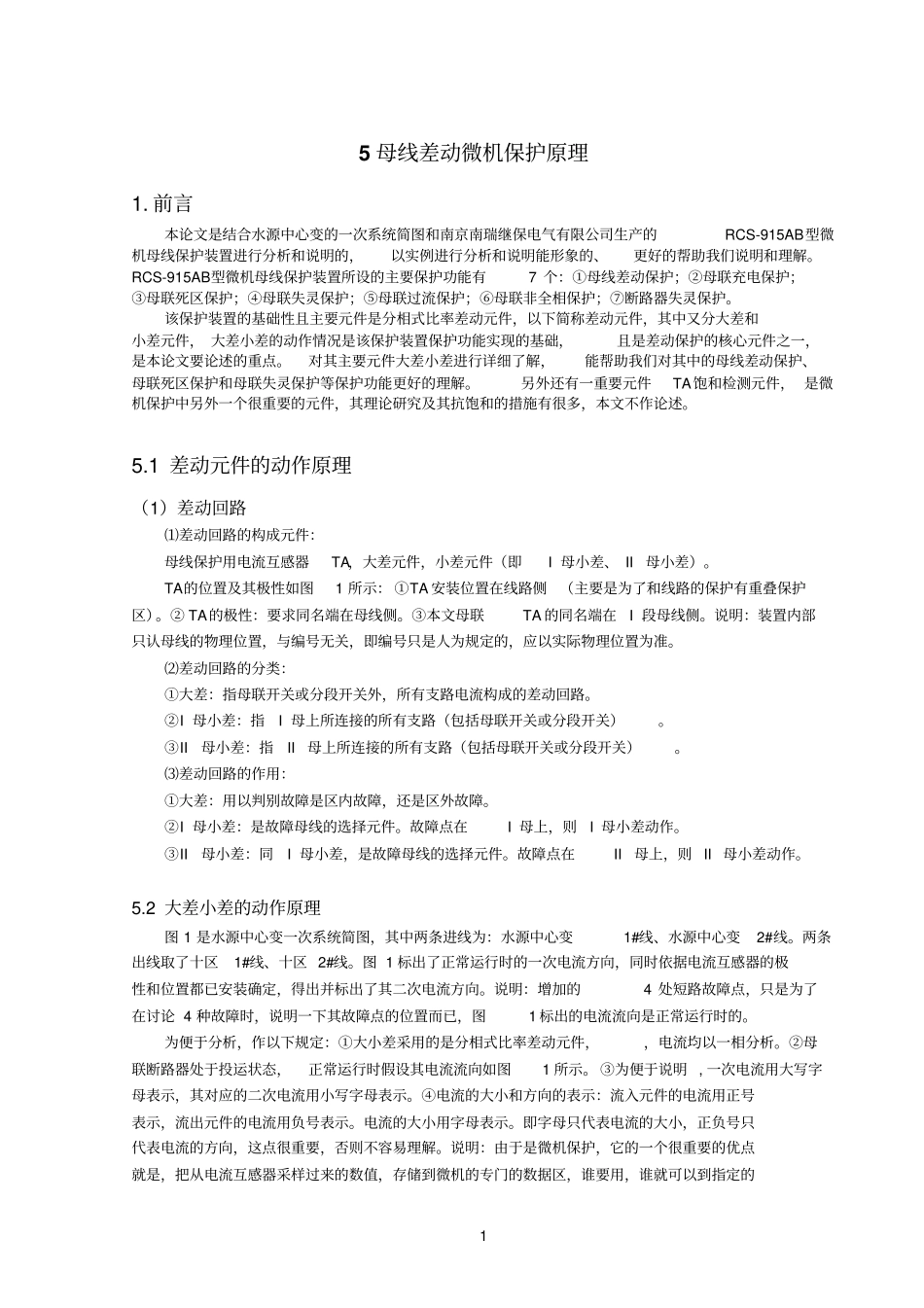

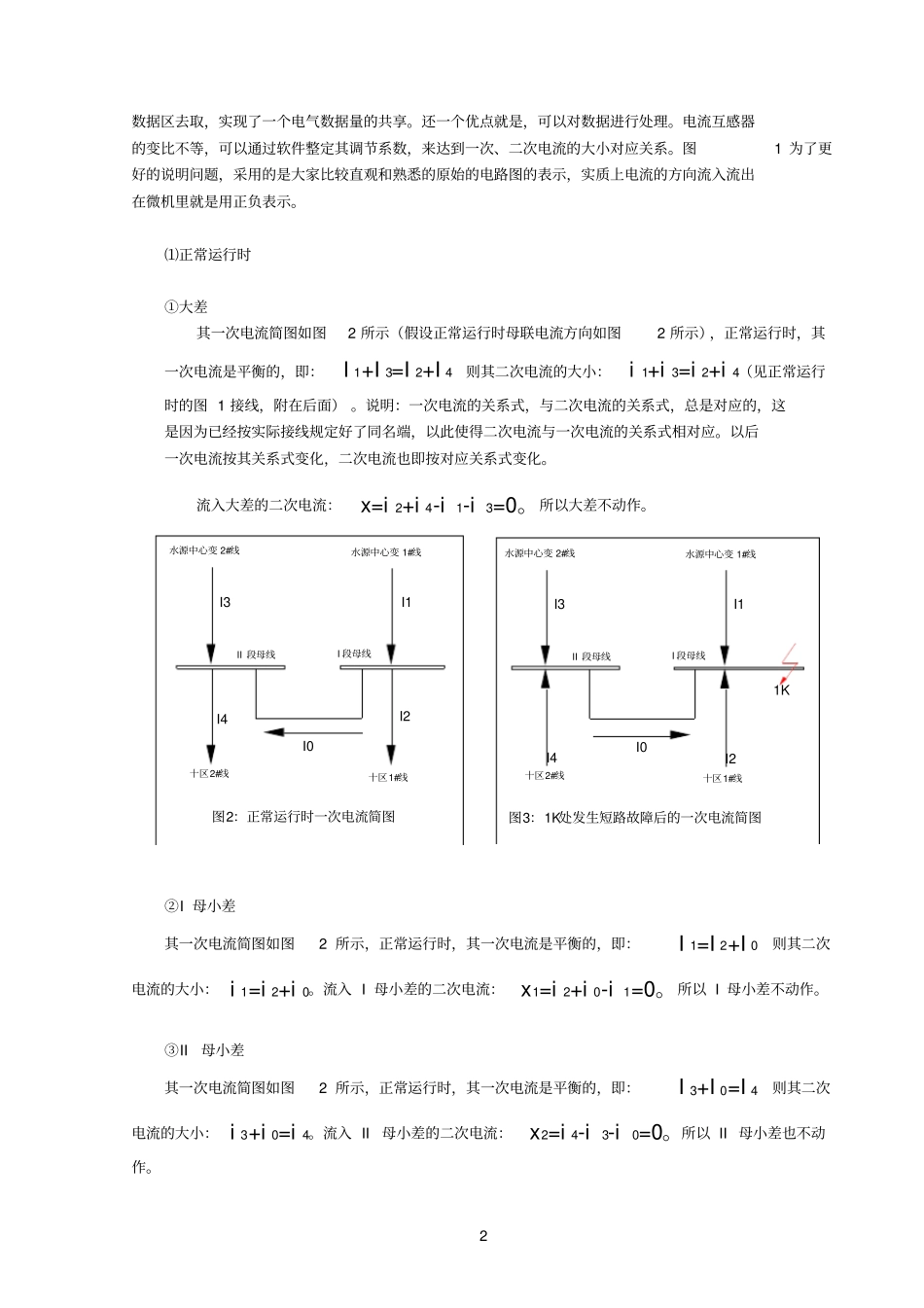

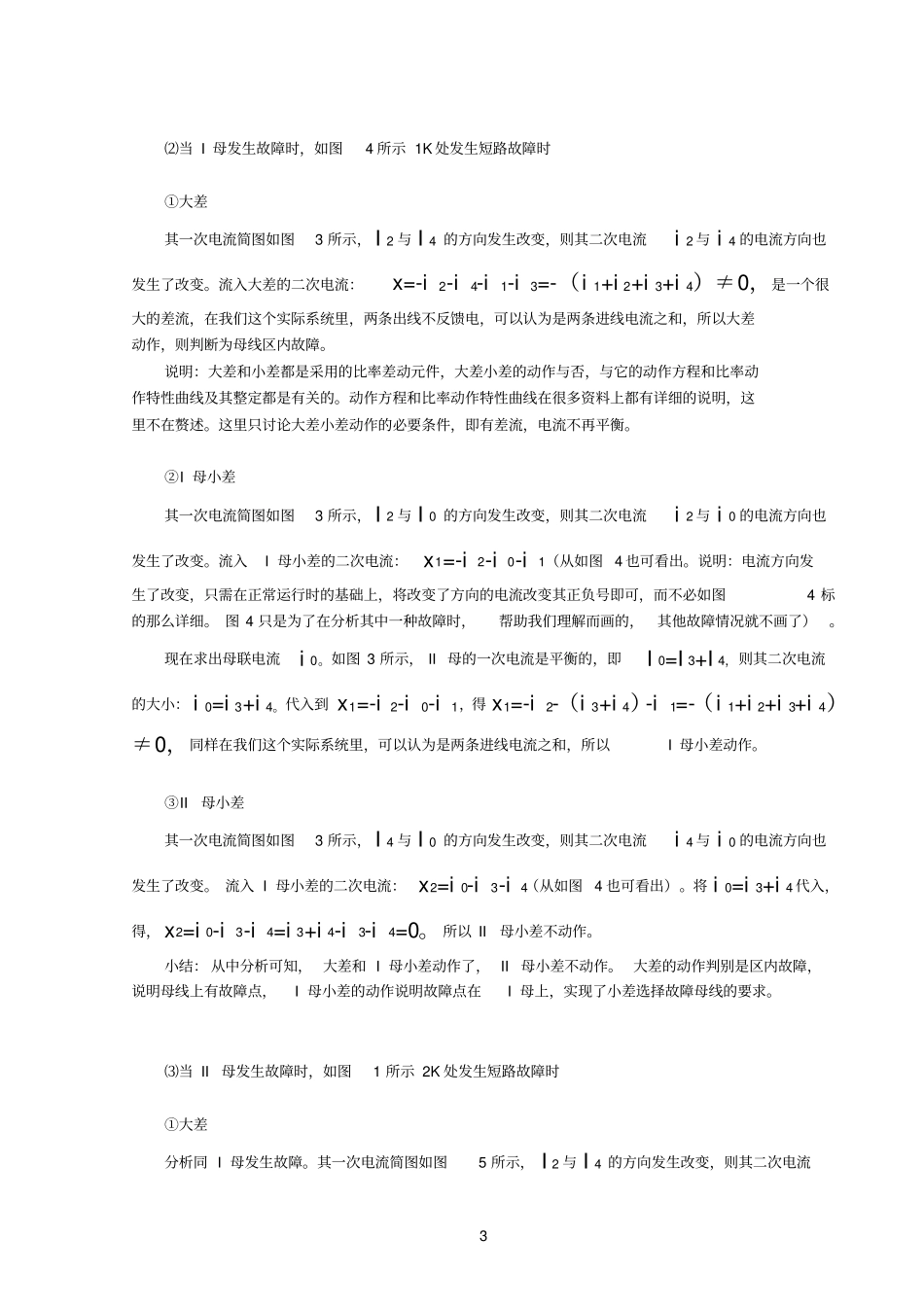

1 5 母线差动微机保护原理1. 前言本论文是结合水源中心变的一次系统简图和南京南瑞继保电气有限公司生产的RCS-915AB型微机母线保护装置进行分析和说明的，以实例进行分析和说明能形象的、更好的帮助我们说明和理解。RCS-915AB型微机母线保护装置所设的主要保护功能有7 个：①母线差动保护；②母联充电保护；③母联死区保护；④母联失灵保护；⑤母联过流保护；⑥母联非全相保护；⑦断路器失灵保护。该保护装置的基础性且主要元件是分相式比率差动元件，以下简称差动元件，其中又分大差和小差元件， 大差小差的动作情况是该保护装置保护功能实现的基础，且是差动保护的核心元件之一，是本论文要论述的重点。对其主要元件大差小差进行详细了解，能帮助我们对其中的母线差动保护、母联死区保护和母联失灵保护等保护功能更好的理解。另外还有一重要元件TA饱和检测元件， 是微机保护中另外一个很重要的元件，其理论研究及其抗饱和的措施有很多，本文不作论述。5.1 差动元件的动作原理（1）差动回路⑴差动回路的构成元件：母线保护用电流互感器TA，大差元件，小差元件（即I 母小差、 II母小差）。TA的位置及其极性如图1 所示： ①TA 安装位置在线路侧（主要是为了和线路的保护有重叠保护区）。② TA的极性：要求同名端在母线侧。③本文母联TA 的同名端在I 段母线侧。说明：装置内部只认母线的物理位置，与编号无关，即编号只是人为规定的，应以实际物理位置为准。⑵差动回路的分类：①大差：指母联开关或分段开关外，所有支路电流构成的差动回路。②I 母小差：指I 母上所连接的所有支路（包括母联开关或分段开关）。③II母小差：指II母上所连接的所有支路（包括母联开关或分段开关）。⑶差动回路的作用：①大差：用以判别故障是区内故障，还是区外故障。②I 母小差：是故障母线的选择元件。故障点在I 母上，则I 母小差动作。③II母小差：同I 母小差，是故障母线的选择元件。故障点在II母上，则 II 母小差动作。5.2 大差小差的动作原理图 1 是水源中心变一次系统简图，其中两条进线为：水源中心变1#线、水源中心变2#线。两条出线取了十区1#线、十区 2#线。图 1 标出了正常运行时的一次电流方向，同时依据电流互感器的极性和位置都已安装确定，得出并标出了其二次电流方向。说明：增加的4 处短路故障点，只是为了在讨论 4 种故障时，说明一下其故障点的位置而已，图1 标出的电流流向是正常运行时的。为便于分析，作以下规...
