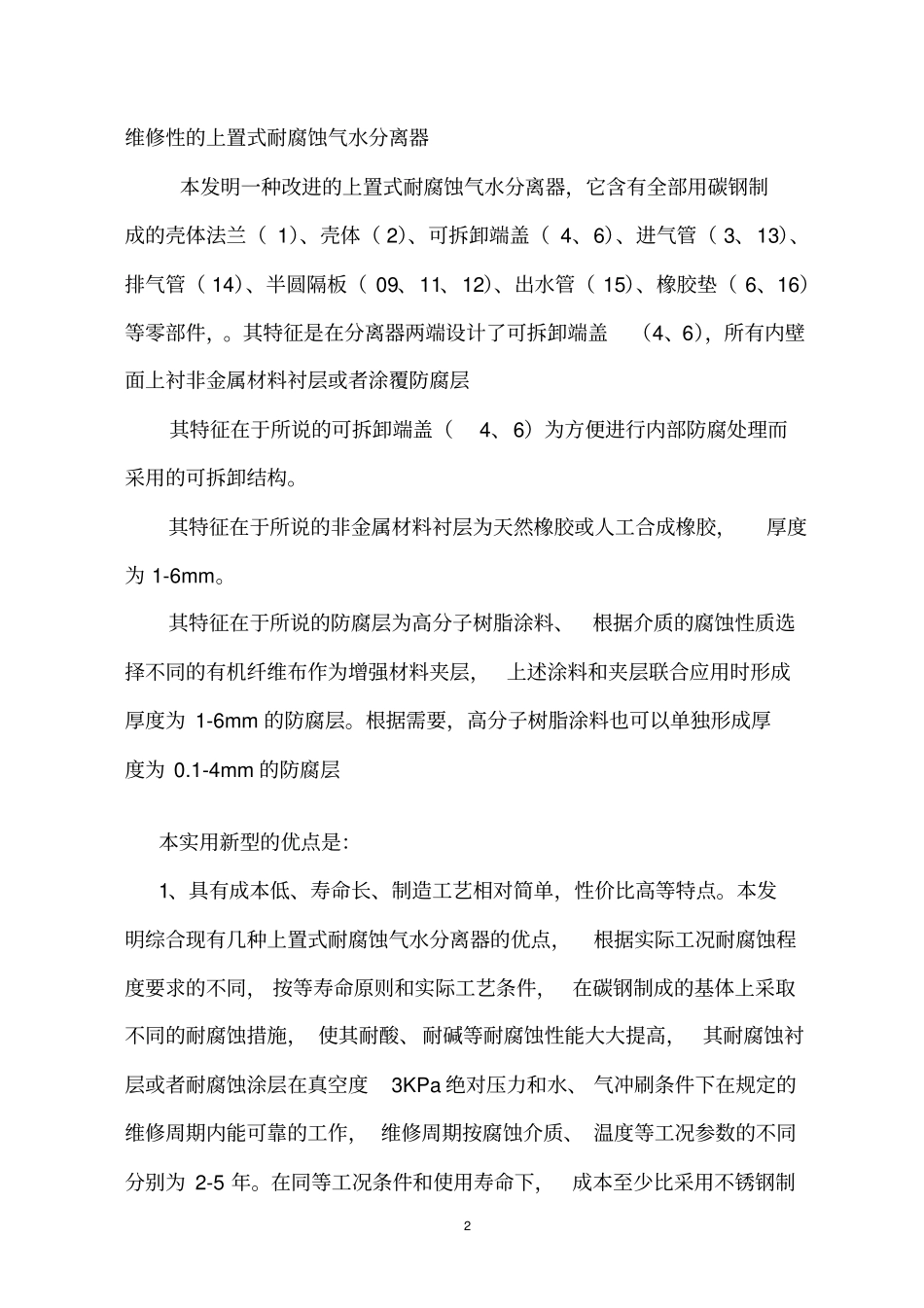

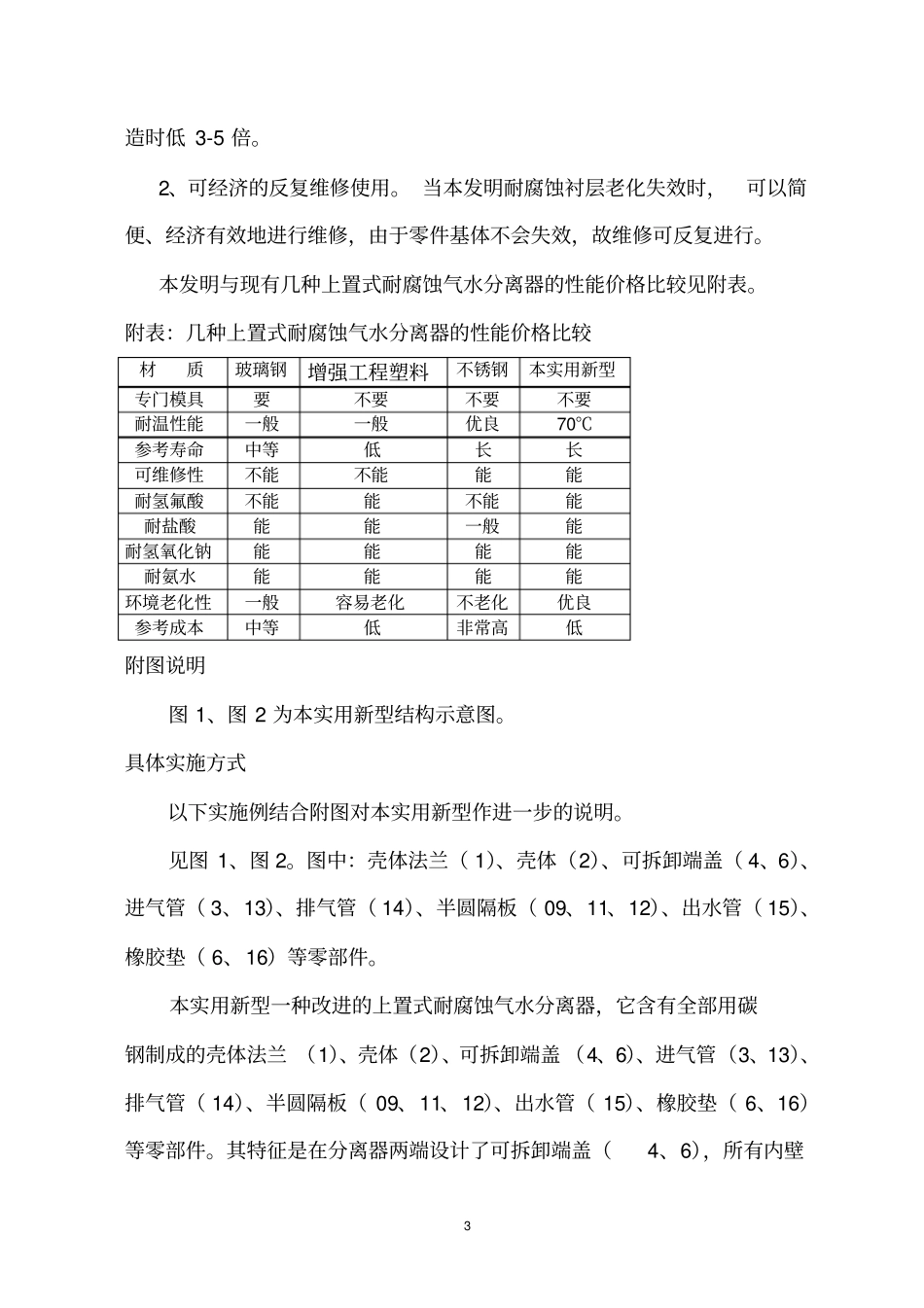

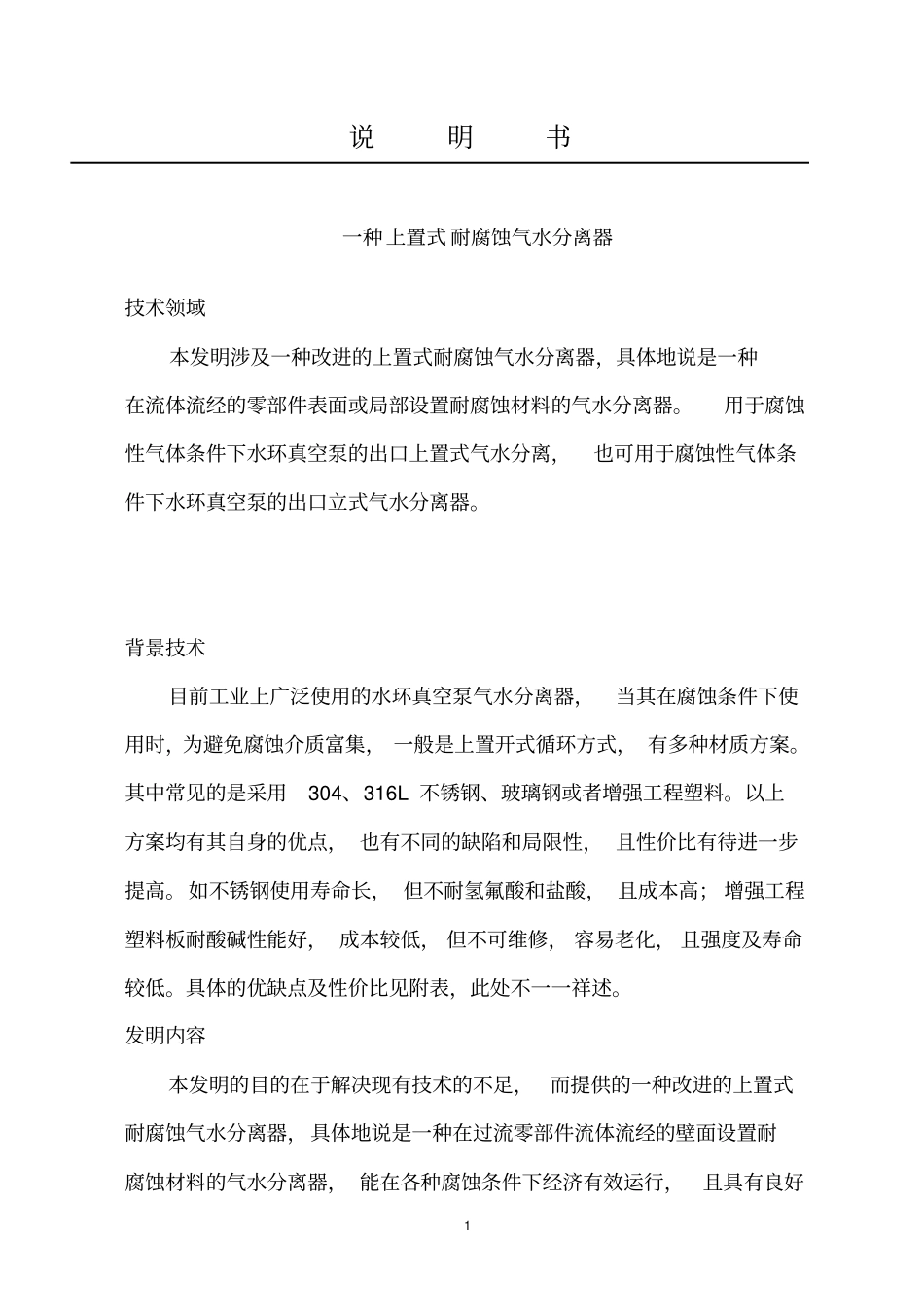

1 说明书一种上置式 耐腐蚀气水分离器技术领域本发明涉及一种改进的上置式耐腐蚀气水分离器，具体地说是一种在流体流经的零部件表面或局部设置耐腐蚀材料的气水分离器。用于腐蚀性气体条件下水环真空泵的出口上置式气水分离，也可用于腐蚀性气体条件下水环真空泵的出口立式气水分离器。背景技术目前工业上广泛使用的水环真空泵气水分离器，当其在腐蚀条件下使用时，为避免腐蚀介质富集， 一般是上置开式循环方式， 有多种材质方案。其中常见的是采用304、316L 不锈钢、玻璃钢或者增强工程塑料。以上方案均有其自身的优点， 也有不同的缺陷和局限性， 且性价比有待进一步提高。如不锈钢使用寿命长， 但不耐氢氟酸和盐酸， 且成本高； 增强工程塑料板耐酸碱性能好， 成本较低， 但不可维修， 容易老化， 且强度及寿命较低。具体的优缺点及性价比见附表，此处不一一祥述。发明内容本发明的目的在于解决现有技术的不足，而提供的一种改进的上置式耐腐蚀气水分离器，具体地说是一种在过流零部件流体流经的壁面设置耐腐蚀材料的气水分离器， 能在各种腐蚀条件下经济有效运行，且具有良好2 维修性的上置式耐腐蚀气水分离器本发明一种改进的上置式耐腐蚀气水分离器，它含有全部用碳钢制成的壳体法兰（ 1）、壳体（ 2）、可拆卸端盖（ 4、6）、进气管（ 3、13）、排气管（ 14）、半圆隔板（ 09、11、12）、出水管（ 15）、橡胶垫（ 6、16）等零部件，。其特征是在分离器两端设计了可拆卸端盖（4、6），所有内壁面上衬非金属材料衬层或者涂覆防腐层其特征在于所说的可拆卸端盖（4、6）为方便进行内部防腐处理而采用的可拆卸结构。其特征在于所说的非金属材料衬层为天然橡胶或人工合成橡胶，厚度为 1-6mm。其特征在于所说的防腐层为高分子树脂涂料、根据介质的腐蚀性质选择不同的有机纤维布作为增强材料夹层，上述涂料和夹层联合应用时形成厚度为 1-6mm 的防腐层。根据需要，高分子树脂涂料也可以单独形成厚度为 0.1-4mm 的防腐层本实用新型的优点是：1、具有成本低、寿命长、制造工艺相对简单，性价比高等特点。本发明综合现有几种上置式耐腐蚀气水分离器的优点，根据实际工况耐腐蚀程度要求的不同， 按等寿命原则和实际工艺条件， 在碳钢制成的基体上采取不同的耐腐蚀措施， 使其耐酸、耐碱等耐腐蚀性能大大提高，其耐腐蚀衬层或者耐腐蚀涂层在真空度3KPa 绝对压力和水、 气冲刷条件下在规定的维修周期内能可靠的工作， ...
