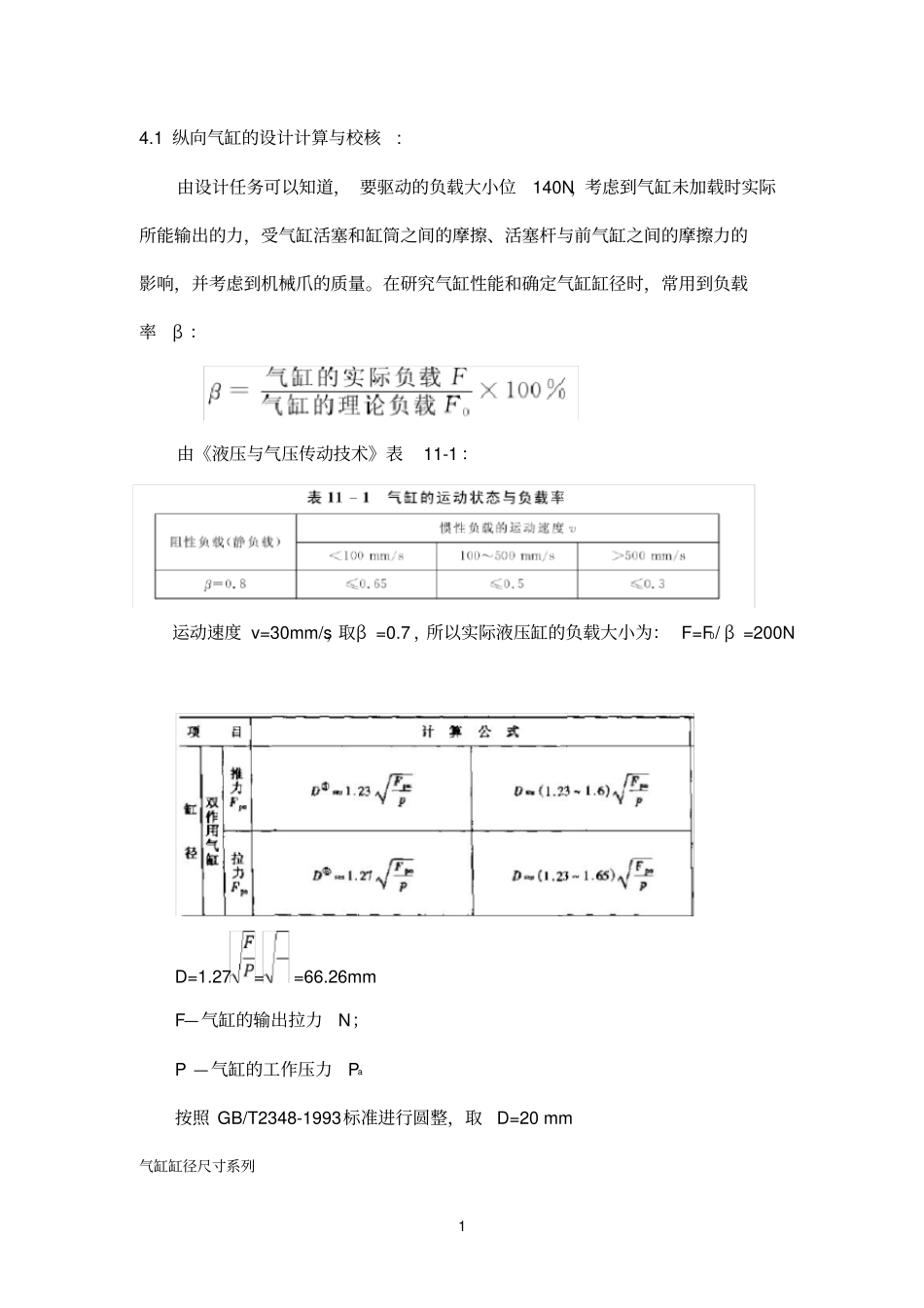

气缸的设计计算1_第1页
1/7

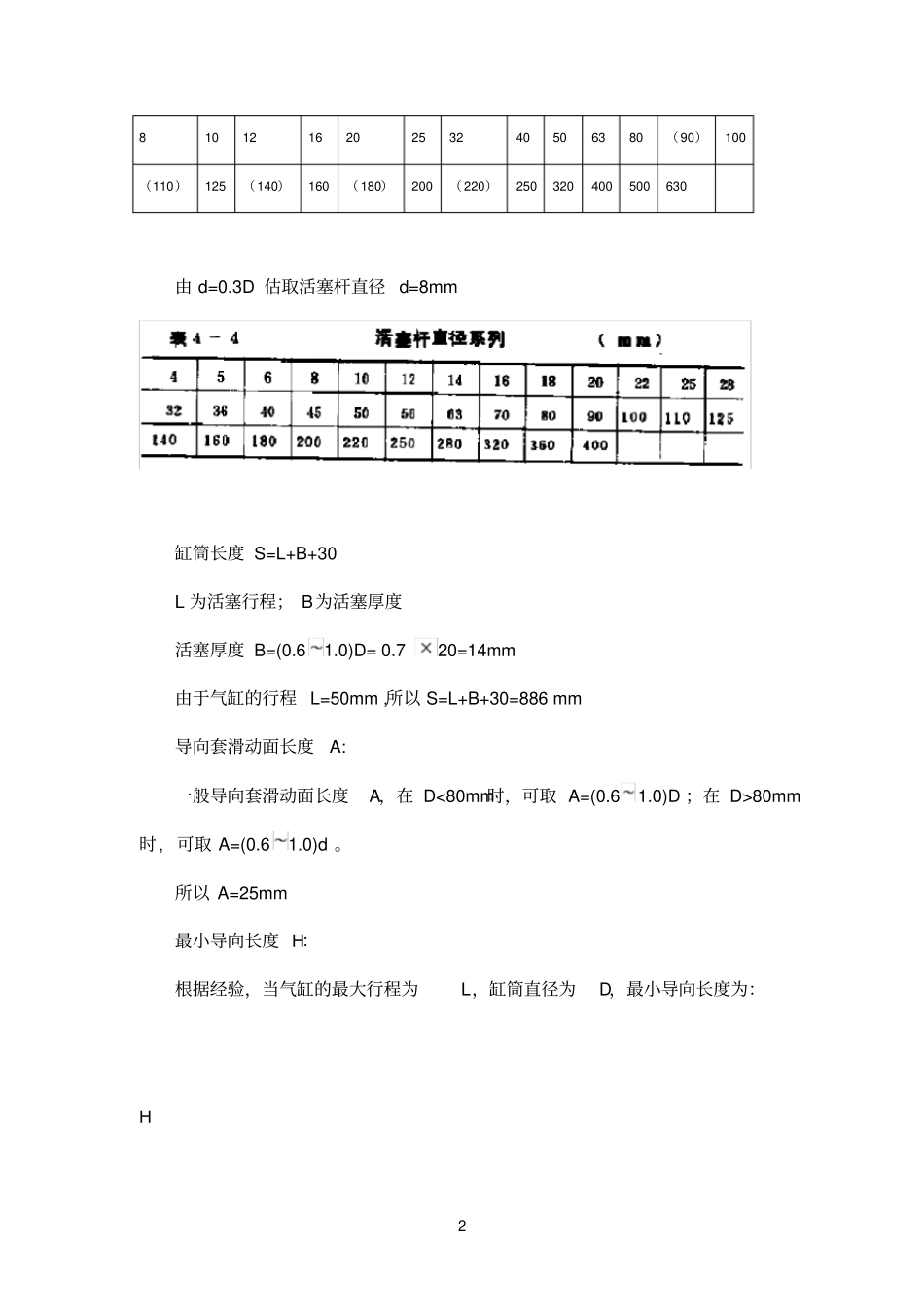

气缸的设计计算1_第2页
2/7

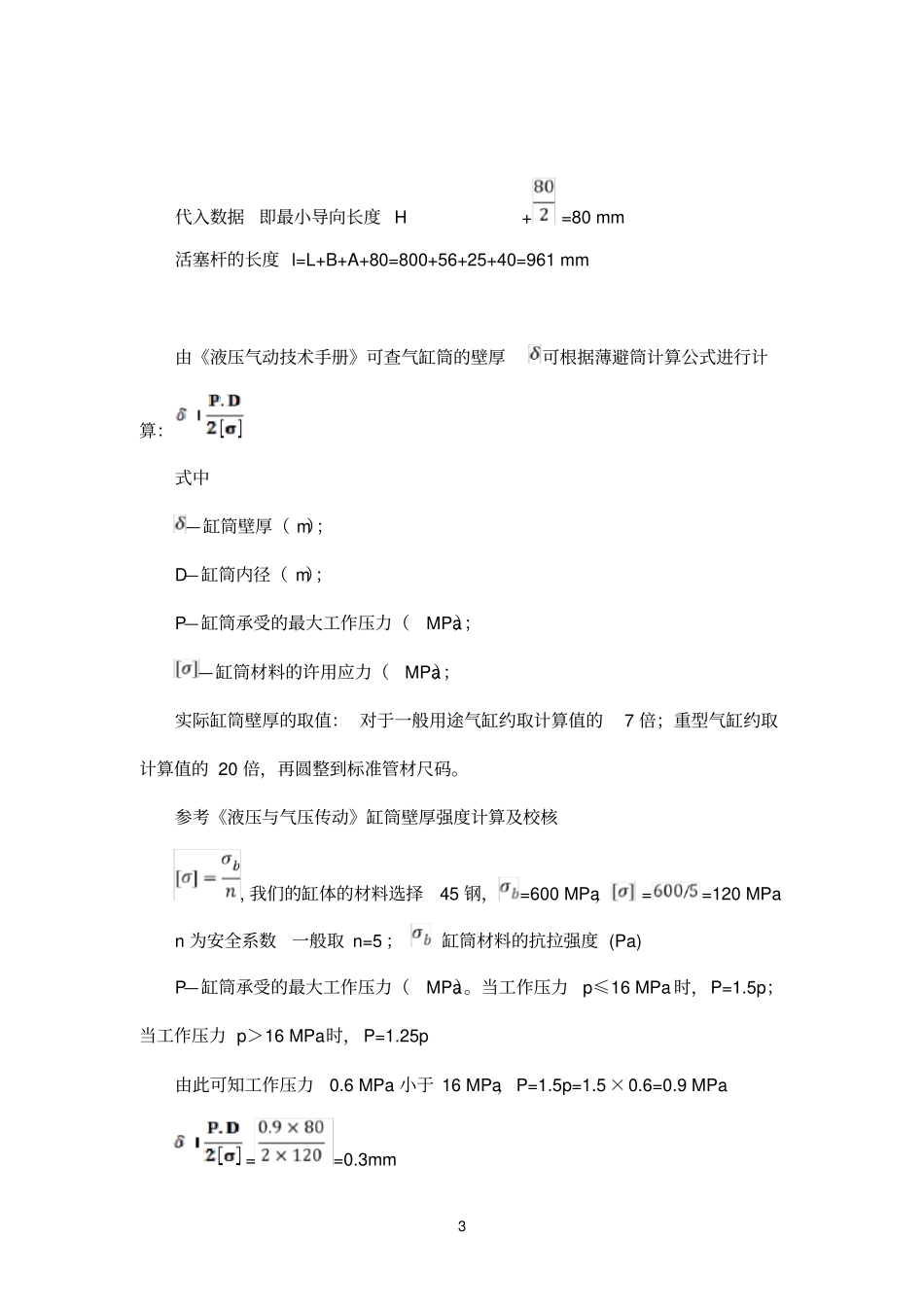

气缸的设计计算1_第3页
3/7
1 4.1 纵向气缸的设计计算与校核: 由设计任务可以知道, 要驱动的负载大小位140N,考虑到气缸未加载时实际所能输出的力,受气缸活塞和缸筒之间的摩擦、活塞杆与前气缸之间的摩擦力的影响,并考虑到机械爪的质量。在研究气缸性能和确定气缸缸径时,常用到负载率β :由《液压与气压传动技术》表11-1 :运动速度 v=30mm/s,取β =0.7 ,所以实际液压缸的负载大小为: F=F0/ β =200N D=1.27= =66.26mm F—气缸的输出拉力 N;P —气缸的工作压力Pa按照 GB/T2348-1993标准进行圆整,取D=20 mm 气缸缸径尺寸系列2 8 10 12 16 20 25 32 40 50 63 80 ( 90)100 (110)125 ( 140)160 ( 180)200 ( 220)250 320 400 500 630 由 d=0.3D 估取活塞杆直径 d=8mm 缸筒长度 S=L+B+30 L 为活塞行程; B为活塞厚度活塞厚度 B=(0.61.0)D= 0.720=14mm 由于气缸的行程 L=50mm ,所以 S=L+B+30=886 mm 导向套滑动面长度A: 一般导向套滑动面长度A,在 D<80mm时,可取 A=(0.61.0)D ;在 D>80mm时, 可取 A=(0.61.0)d 。所以 A=25mm 最小导向长度 H:根据经验,当气缸的最大行程为L,缸筒直径为D,最小导向长度为:H3 代入数据即最小导向长度 H + =80 mm 活塞杆的长度 l=L+B+A+80=800+56+25+40=961 mm 由《液压气动技术手册》可查气缸筒的壁厚可根据薄避筒计算公式进行计算:式中—缸筒壁厚( m);D—缸筒内径( m);P—缸筒承受的最大工作压力(MPa);—缸筒材料的许用应力(MPa);实际缸筒壁厚的取值: 对于一般用途气缸约取计算值的7 倍;重型气缸约取计算值的 20 倍,再圆整到标准管材尺码。参考《液压与气压传动》缸筒壁厚强度计算及校核, 我们的缸体的材料选择45 钢,=600 MPa, ==120 MPa n 为安全系数一般取 n=5 ;缸筒材料的抗拉强度 (Pa) P—缸筒承受的最大工作压力(MPa)。当工作压力p≤16 MPa 时,P=1.5p;当工作压力 p>16 MPa时, P=1.25p 由此可知工作压力0.6 MPa 小于 16 MPa,P=1.5p=1.5 ×0.6=0.9 MPa ==0.3mm 4 参照下表气缸筒的壁厚圆整取 = 7 mm Q = = ==1.85/s v—空气流经进排气口的速度,可取v=10 15) 选取 v = 12 m/s 由公式 d0 = 2代入数据得 d0 = 14.014 mm 5 所以取气缸排气口直径为15 mm Q— —工作压力下输入气缸的空气流量()V---- 空气流经进排气口的速度,可取v=10 25)由...
