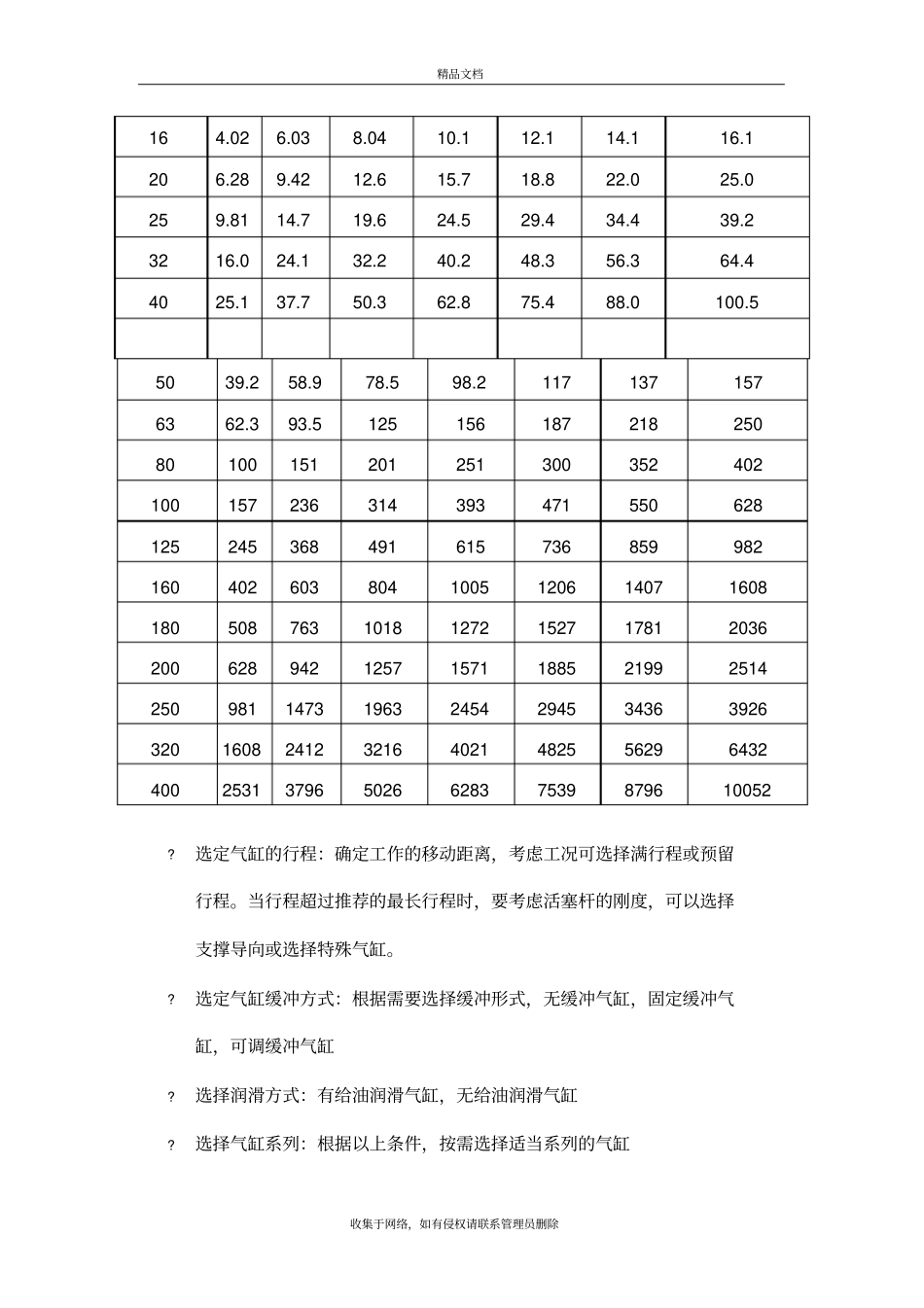

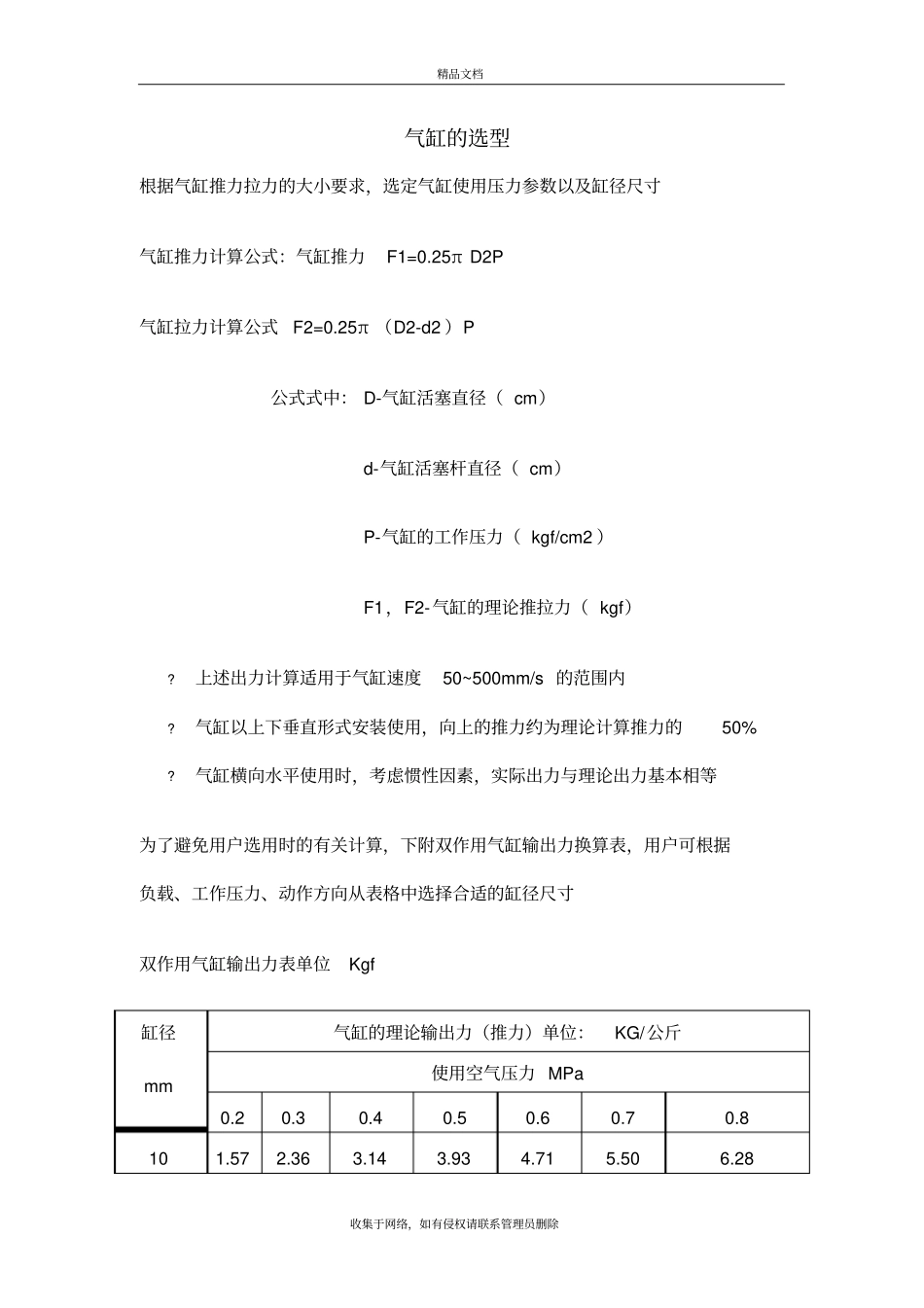

气 缸 选 型 对 照 表精品文档收集于网络，如有侵权请联系管理员删除气缸的选型根据气缸推力拉力的大小要求，选定气缸使用压力参数以及缸径尺寸气缸推力计算公式：气缸推力F1=0.25π D2P气缸拉力计算公式F2=0.25π （D2-d2 ）P 公式式中： D-气缸活塞直径（ cm）d-气缸活塞杆直径（ cm）P-气缸的工作压力（ kgf/cm2 ）F1，F2-气缸的理论推拉力（ kgf）?上述出力计算适用于气缸速度50~500mm/s 的范围内?气缸以上下垂直形式安装使用，向上的推力约为理论计算推力的50% ?气缸横向水平使用时，考虑惯性因素，实际出力与理论出力基本相等为了避免用户选用时的有关计算，下附双作用气缸输出力换算表，用户可根据负载、工作压力、动作方向从表格中选择合适的缸径尺寸双作用气缸输出力表单位Kgf 缸径mm 气缸的理论输出力（推力）单位：KG/公斤使用空气压力 MPa 0.2 0.3 0.4 0.5 0.6 0.7 0.8 10 1.57 2.36 3.14 3.93 4.71 5.50 6.28 精品文档收集于网络，如有侵权请联系管理员删除16 4.02 6.03 8.04 10.1 12.1 14.1 16.1 20 6.28 9.42 12.6 15.7 18.8 22.0 25.0 25 9.81 14.7 19.6 24.5 29.4 34.4 39.2 32 16.0 24.1 32.2 40.2 48.3 56.3 64.4 40 25.1 37.7 50.3 62.8 75.4 88.0 100.5 50 39.2 58.9 78.5 98.2 117 137 157 63 62.3 93.5 125 156 187 218 250 80 100 151 201 251 300 352 402 100 157 236 314 393 471 550 628 125 245 368 491 615 736 859 982 160 402 603 804 1005 1206 1407 1608 180 508 763 1018 1272 1527 1781 2036 200 628 942 1257 1571 1885 2199 2514 250 981 1473 1963 2454 2945 3436 3926 320 1608 2412 3216 4021 4825 5629 6432 400 2531 3796 5026 6283 7539 8796 10052 ?选定气缸的行程：确定工作的移动距离，考虑工况可选择满行程或预留行程。当行程超过推荐的最长行程时，要考虑活塞杆的刚度，可以选择支撑导向或选择特殊气缸。?选定气缸缓冲方式：根据需要选择缓冲形式，无缓冲气缸，固定缓冲气缸，可调缓冲气缸?选择润滑方式：有给油润滑气缸，无给油润滑气缸?选择气缸系列：根据以上条件，按需选择适当系列的气缸精品文档收集于网络，如有侵权请联系管理员删除?选择气缸的安装形式：根据不同的用途和安装需要，选用适当的安装形式气缸附件的选择：前（后）法兰，脚架，单（双）悬耳，中间铰轴式，铰轴支座式
