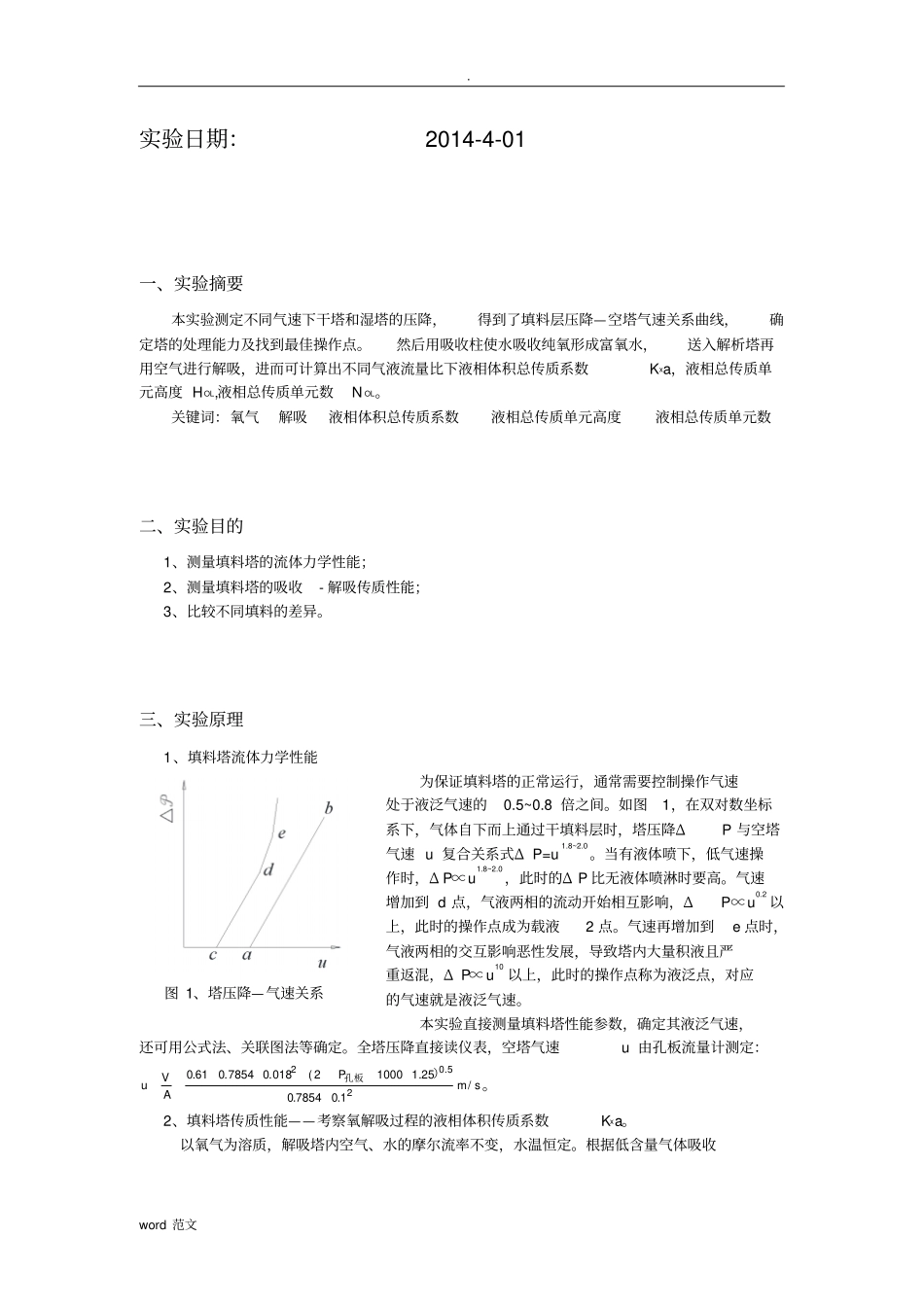

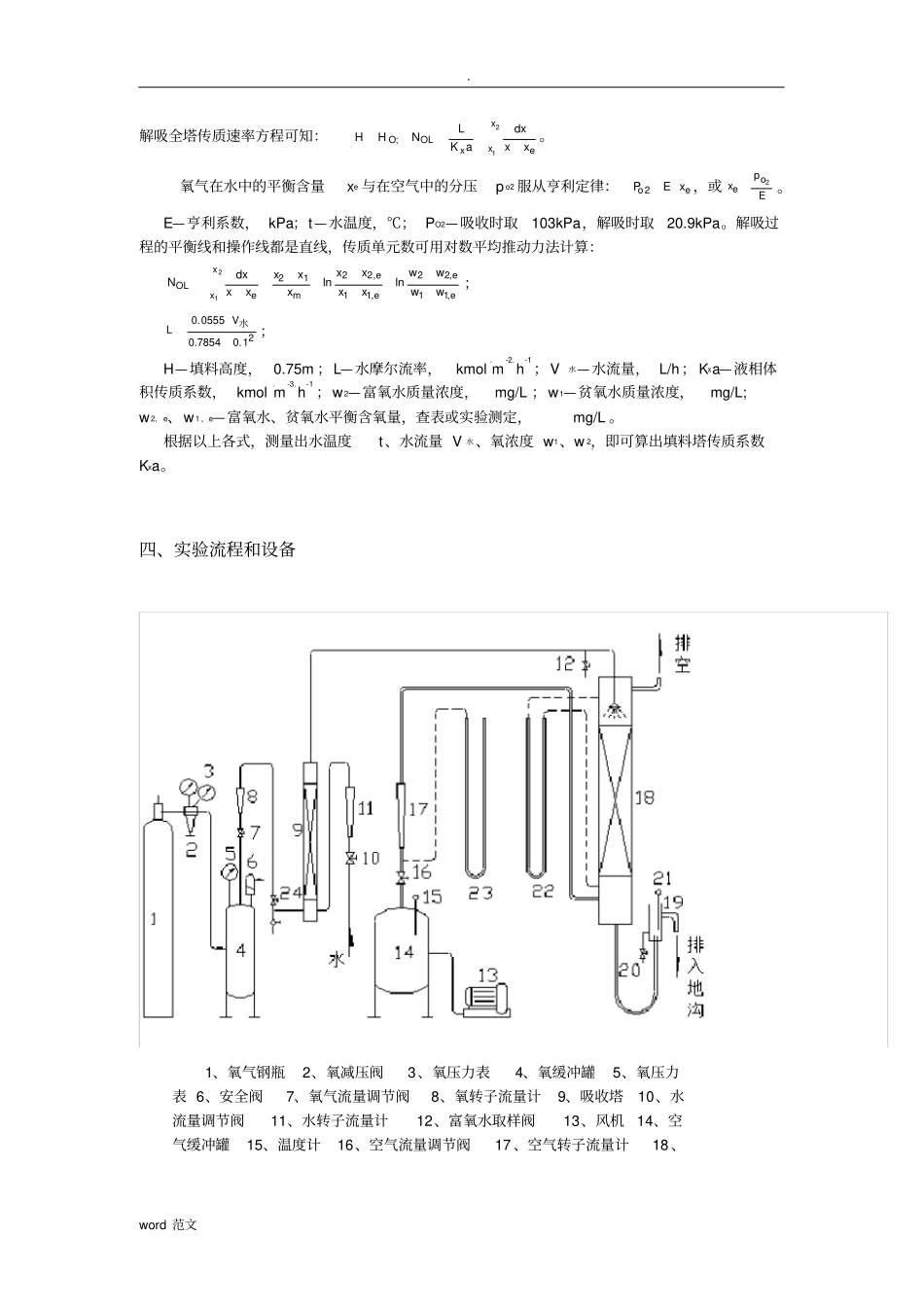

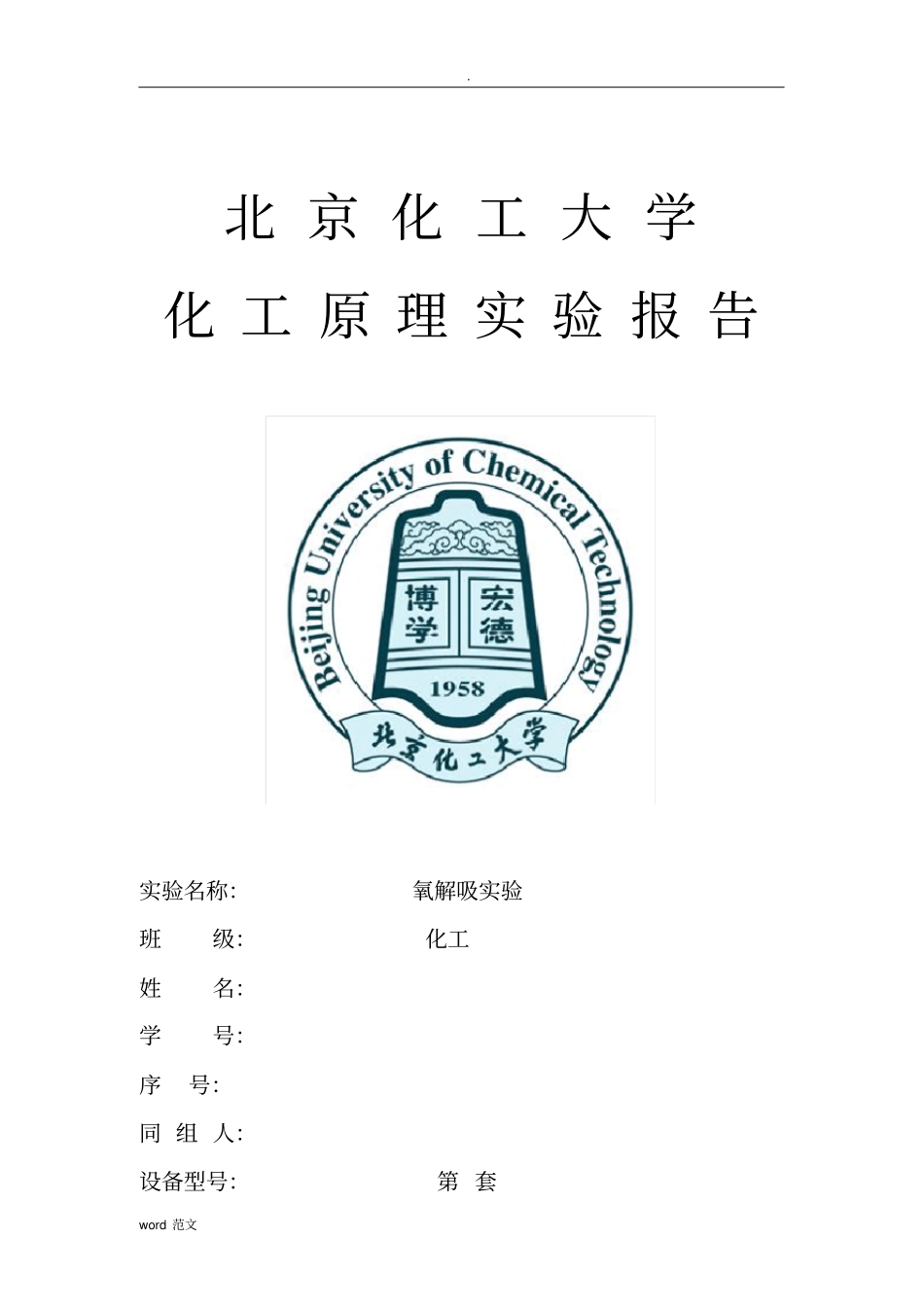

. word 范文北 京 化 工 大 学化 工 原 理 实 验 报 告实验名称：氧解吸实验班级：化工姓名：学号：序号：同 组 人：设备型号：第 套. word 范文实验日期：2014-4-01一、实验摘要本实验测定不同气速下干塔和湿塔的压降，得到了填料层压降—空塔气速关系曲线，确定塔的处理能力及找到最佳操作点。然后用吸收柱使水吸收纯氧形成富氧水，送入解析塔再用空气进行解吸，进而可计算出不同气液流量比下液相体积总传质系数Kxa，液相总传质单元高度 HOL,液相总传质单元数N OL。关键词：氧气解吸液相体积总传质系数液相总传质单元高度液相总传质单元数二、实验目的1、测量填料塔的流体力学性能；2、测量填料塔的吸收- 解吸传质性能；3、比较不同填料的差异。三、实验原理1、填料塔流体力学性能为保证填料塔的正常运行，通常需要控制操作气速处于液泛气速的0.5~0.8 倍之间。如图1，在双对数坐标系下，气体自下而上通过干填料层时，塔压降ΔP 与空塔气速 u 复合关系式Δ P=u1.8~2.0。当有液体喷下，低气速操作时，Δ P∝u1.8~2.0，此时的Δ P 比无液体喷淋时要高。气速增加到 d 点，气液两相的流动开始相互影响，ΔP∝u0.2 以上，此时的操作点成为载液2 点。气速再增加到e 点时，气液两相的交互影响恶性发展，导致塔内大量积液且严重返混，Δ P∝ u10 以上，此时的操作点称为液泛点，对应的气速就是液泛气速。本实验直接测量填料塔性能参数，确定其液泛气速，还可用公式法、关联图法等确定。全塔压降直接读仪表，空塔气速u 由孔板流量计测定：sPAVu/m1.07854.025.110002(018.07854.061.025.02）孔板。2、填料塔传质性能——考察氧解吸过程的液相体积传质系数Kxa。以氧气为溶质，解吸塔内空气、水的摩尔流率不变，水温恒定。根据低含量气体吸收图 1、塔压降—气速关系. word 范文解吸全塔传质速率方程可知：21;xxexOLOxxdxaKLNHH。氧气在水中的平衡含量xe 与在空气中的分压p o2 服从亨利定律：eoxEP 2，或Epxoe2 。E—亨利系数， kPa；t—水温度，℃； PO2—吸收时取103kPa，解吸时取20.9kPa。解吸过程的平衡线和操作线都是直线，传质单元数可用对数平均推动力法计算：eeeemxxeOLwwwwxxxxxxxxxdxN,11,22,11,2212lnln21；21.07854.00555.0水VL；H—填料高度， 0.75m ；L—水摩尔流率，kmol.m-2.h-1；V水—水流量， L/h； Kxa—液相体积传质系数， kmol.m-3.h-1 ；w2—富氧水质量浓度，mg/L ；w1—贫氧水...
