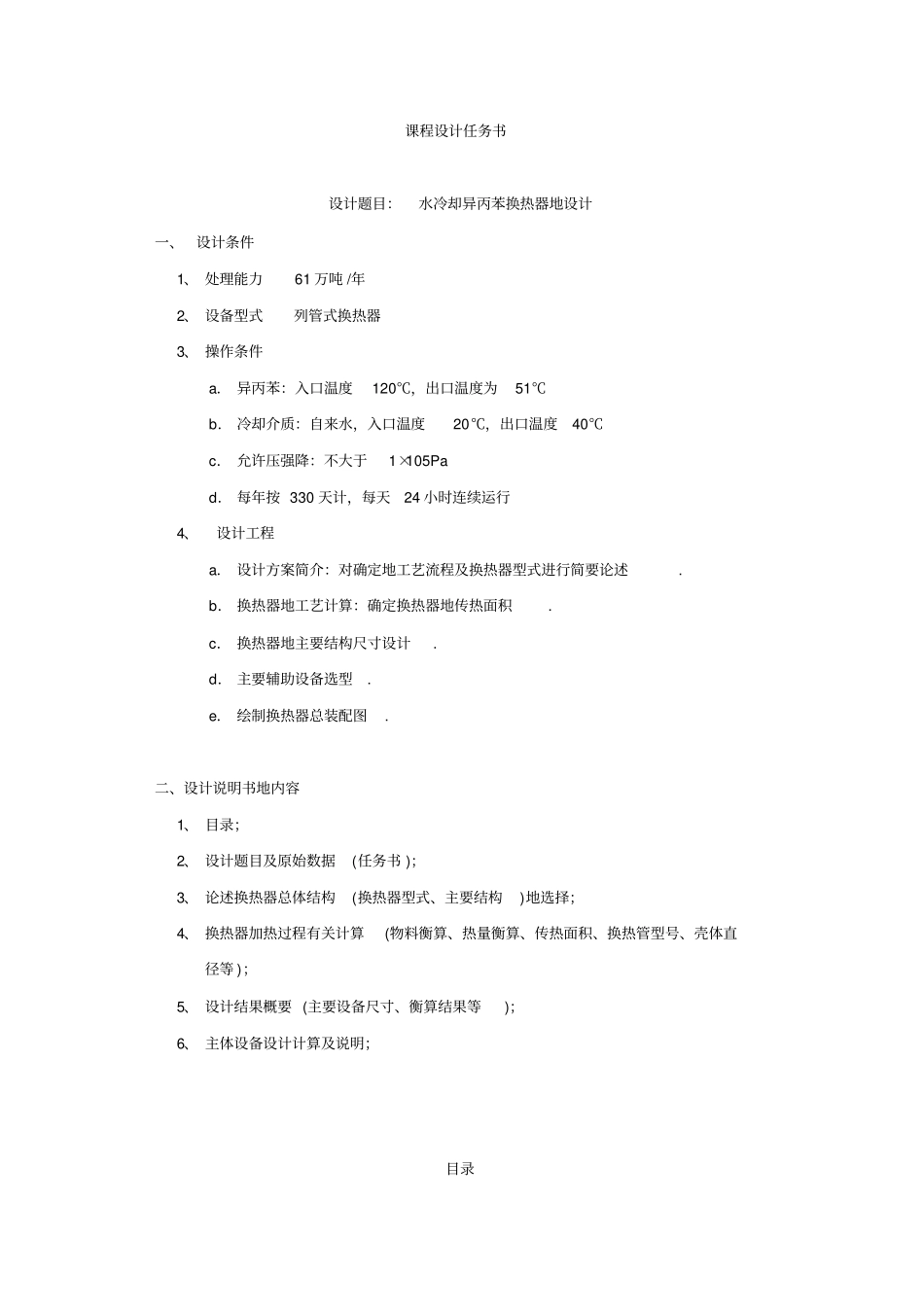

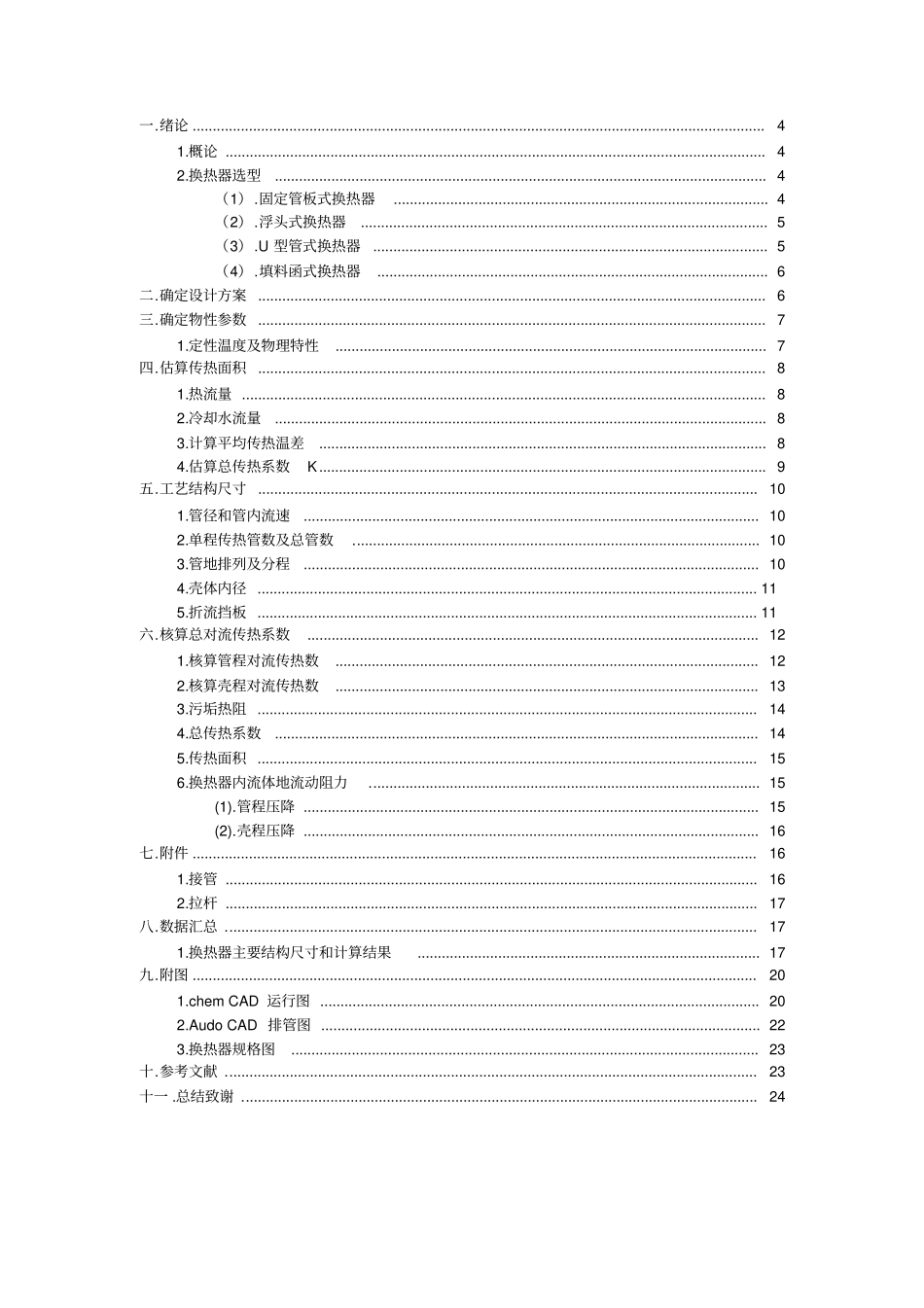

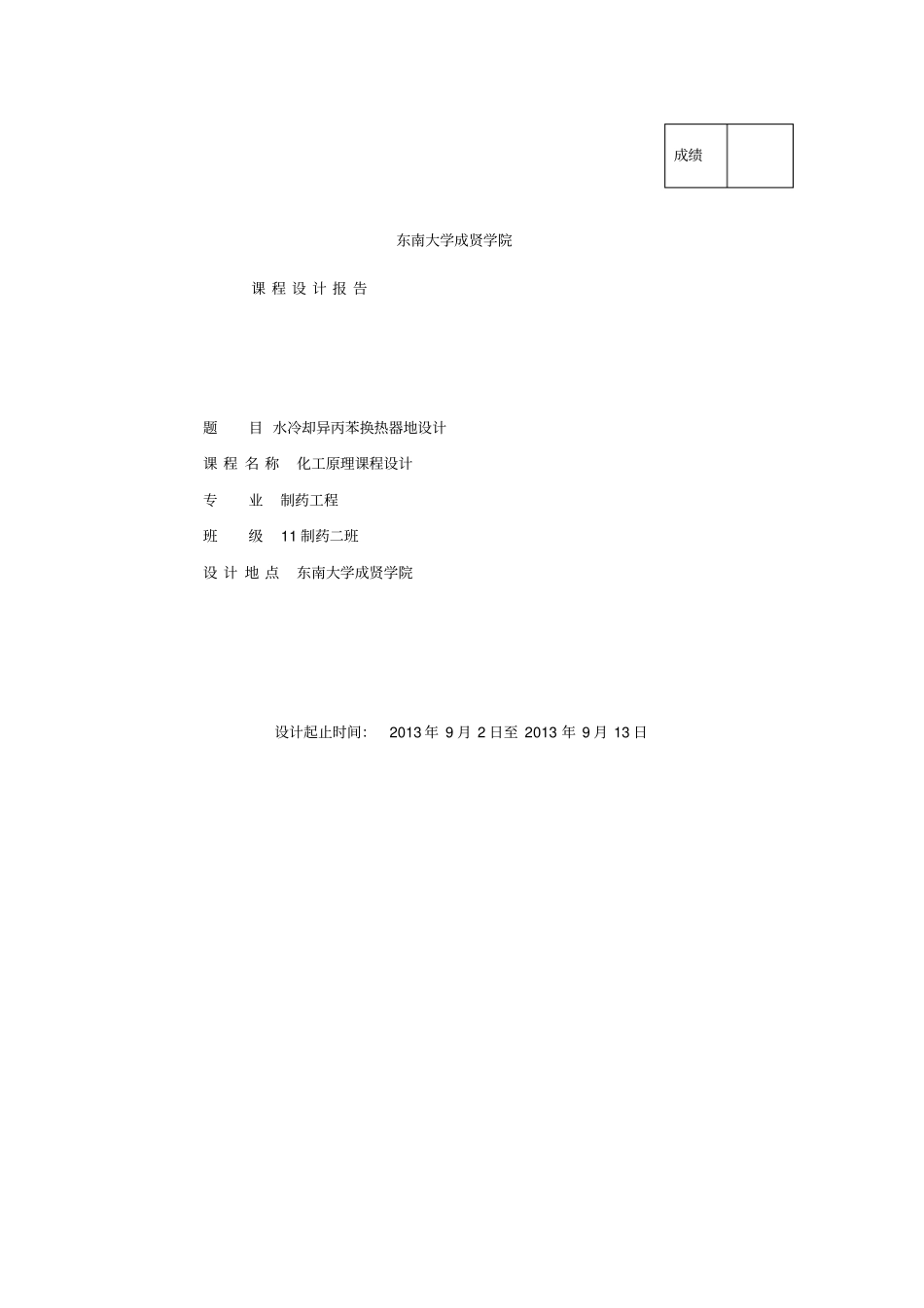

东南大学成贤学院课 程 设 计 报 告题目 水冷却异丙苯换热器地设计课 程 名 称化工原理课程设计专业制药工程班级 11 制药二班设 计 地 点东南大学成贤学院设计起止时间：2013 年 9 月 2 日至 2013 年 9 月 13 日成绩课程设计任务书设计题目：水冷却异丙苯换热器地设计一、设计条件1、 处理能力 61 万吨 /年2、 设备型式列管式换热器3、 操作条件a． 异丙苯：入口温度120℃，出口温度为51℃b． 冷却介质：自来水，入口温度20℃，出口温度40℃c． 允许压强降：不大于1×105Pa d． 每年按 330 天计，每天24 小时连续运行4、设计工程a． 设计方案简介：对确定地工艺流程及换热器型式进行简要论述. b． 换热器地工艺计算：确定换热器地传热面积. c． 换热器地主要结构尺寸设计. d． 主要辅助设备选型. e． 绘制换热器总装配图. 二、设计说明书地内容1、 目录；2、 设计题目及原始数据(任务书 )；3、 论述换热器总体结构(换热器型式、主要结构)地选择；4、 换热器加热过程有关计算(物料衡算、热量衡算、传热面积、换热管型号、壳体直径等 )；5、 设计结果概要 (主要设备尺寸、衡算结果等)；6、 主体设备设计计算及说明；目录一.绪论 .............................................................................................................................................. 4 1.概论 ...................................................................................................................................... 4 2.换热器选型 .......................................................................................................................... 4 （1）.固定管板式换热器 ............................................................................................. 4 （2）.浮头式换热器 ..................................................................................................... 5 （3）.U 型管式换热器.................................................................................................. 5 （4）.填料函式换热器 ................................................................................................. 6 二.确定设计方案 .......................................
