水力控制阀工作原理VIP免费

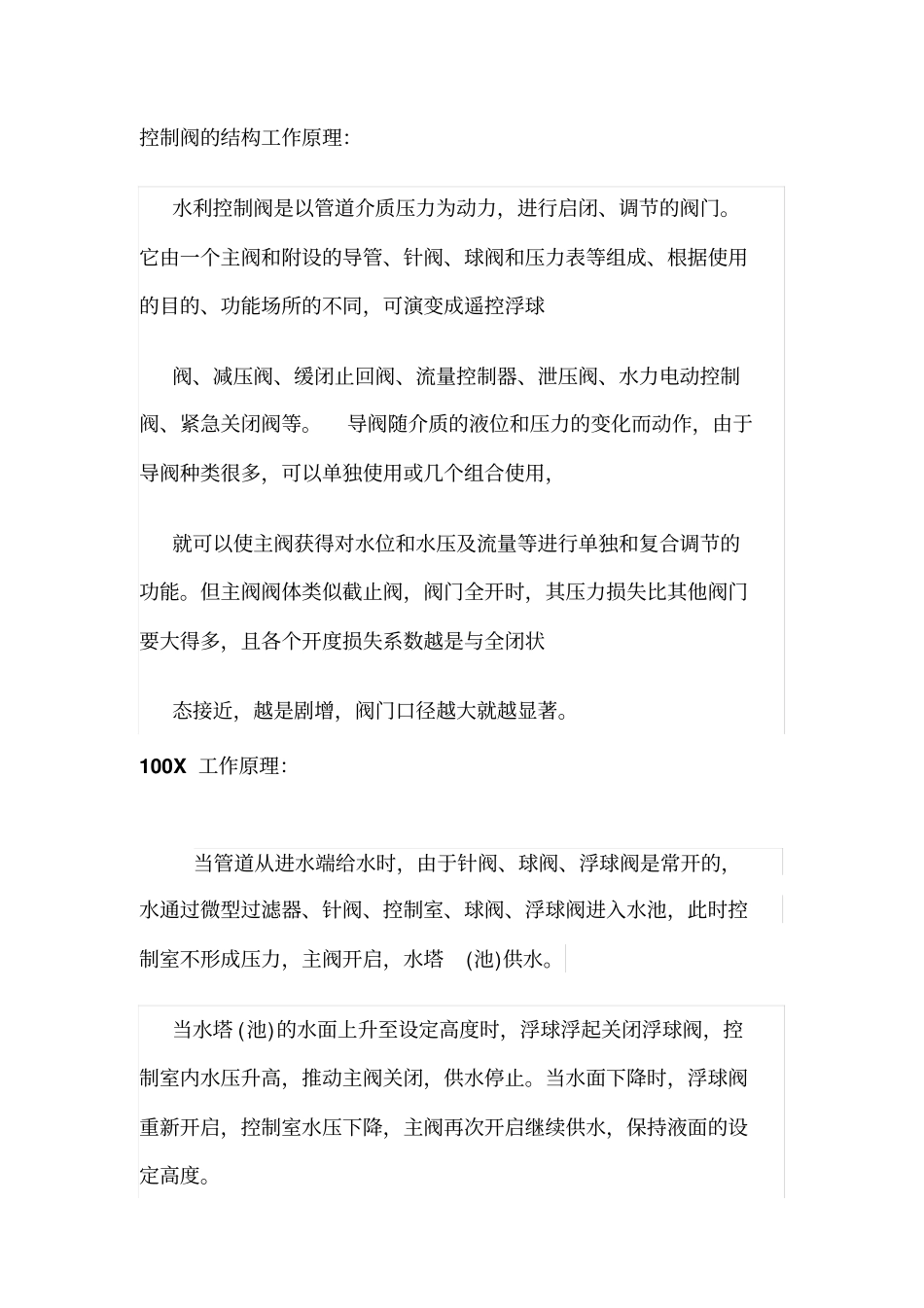

水力控制阀工作原理_第1页
1/5

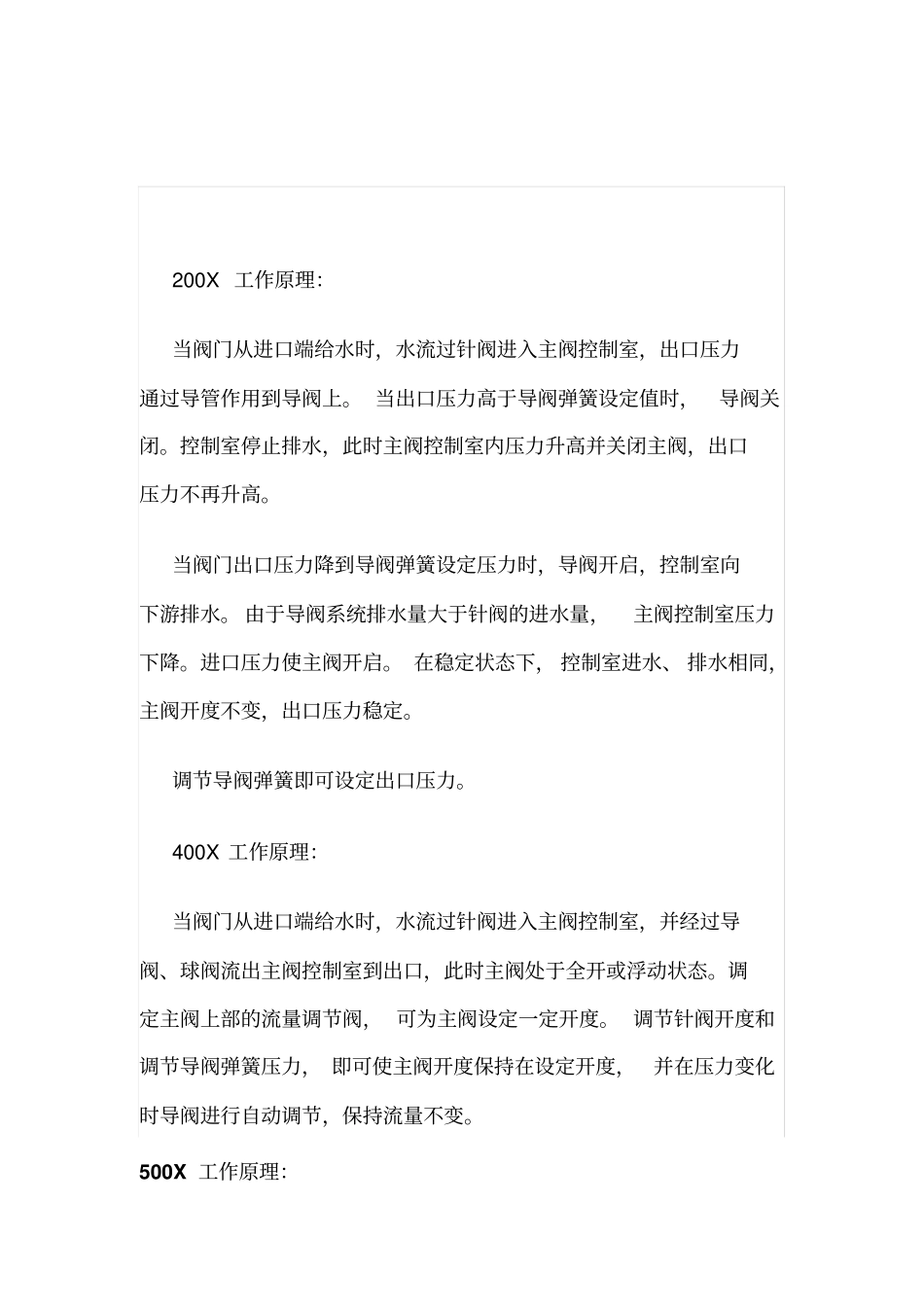

水力控制阀工作原理_第2页
2/5

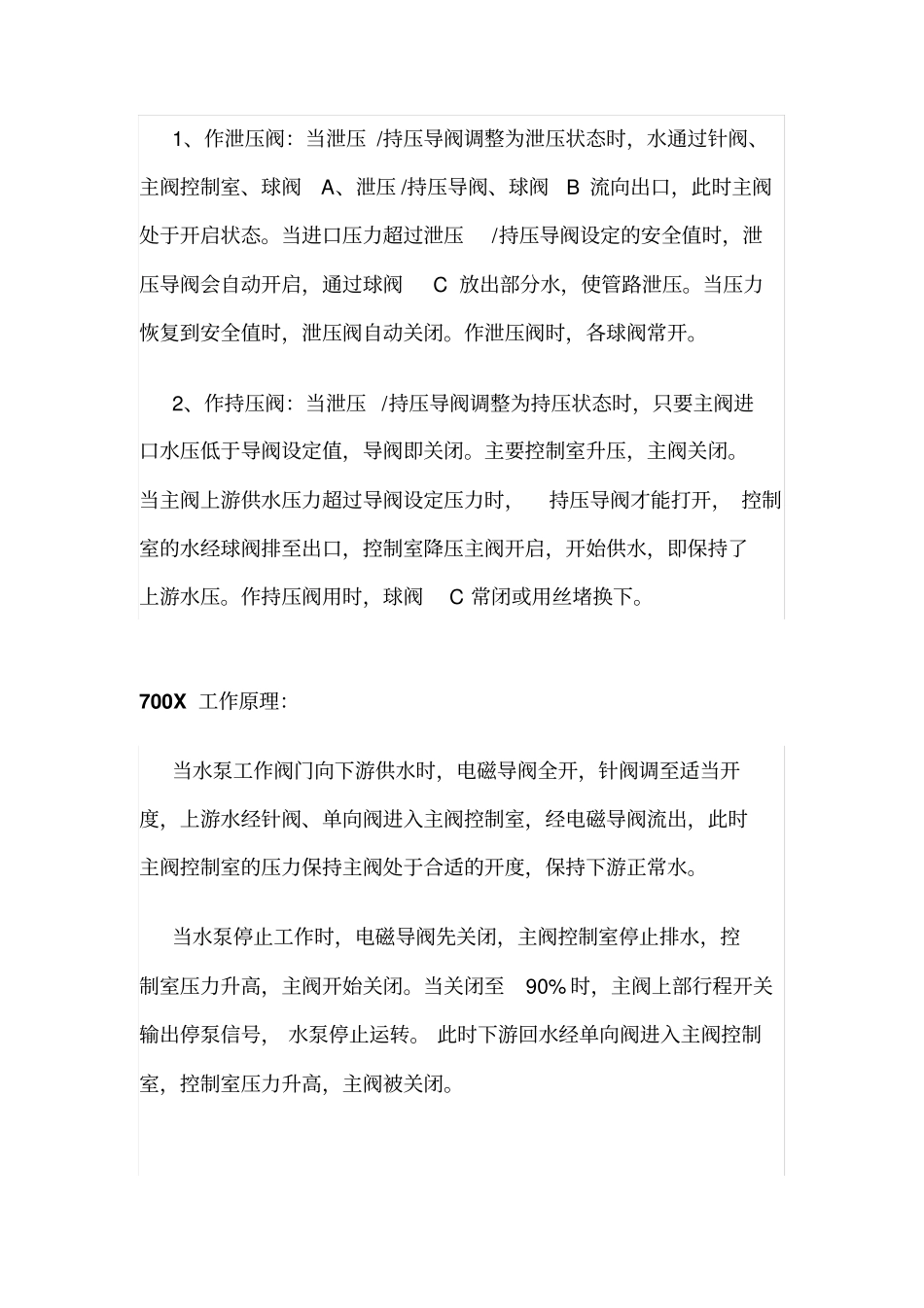

水力控制阀工作原理_第3页
3/5
控制阀的结构工作原理:水利控制阀是以管道介质压力为动力,进行启闭、调节的阀门。它由一个主阀和附设的导管、针阀、球阀和压力表等组成、根据使用的目的、功能场所的不同,可演变成遥控浮球阀、减压阀、缓闭止回阀、流量控制器、泄压阀、水力电动控制阀、紧急关闭阀等。导阀随介质的液位和压力的变化而动作,由于导阀种类很多,可以单独使用或几个组合使用,就可以使主阀获得对水位和水压及流量等进行单独和复合调节的功能。但主阀阀体类似截止阀,阀门全开时,其压力损失比其他阀门要大得多,且各个开度损失系数越是与全闭状态接近,越是剧增,阀门口径越大就越显著。100X 工作原理:当管道从进水端给水时,由于针阀、球阀、浮球阀是常开的,水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池,此时控制室不形成压力,主阀开启,水塔(池)供水。当水塔 (池)的水面上升至设定高度时,浮球浮起关闭浮球阀,控制室内水压升高,推动主阀关闭,供水停止。当水面下降时,浮球阀重新开启,控制室水压下降,主阀再次开启继续供水,保持液面的设定高度。200X 工作原理:当阀门从进口端给水时,水流过针阀进入主阀控制室,出口压力通过导管作用到导阀上。 当出口压力高于导阀弹簧设定值时,导阀关闭。控制室停止排水,此时主阀控制室内压力升高并关闭主阀,出口压力不再升高。当阀门出口压力降到导阀弹簧设定压力时,导阀开启,控制室向下游排水。 由于导阀系统排水量大于针阀的进水量,主阀控制室压力下降。进口压力使主阀开启。 在稳定状态下, 控制室进水、 排水相同,主阀开度不变,出口压力稳定。调节导阀弹簧即可设定出口压力。400X 工作原理:当阀门从进口端给水时,水流过针阀进入主阀控制室,并经过导阀、球阀流出主阀控制室到出口,此时主阀处于全开或浮动状态。调定主阀上部的流量调节阀, 可为主阀设定一定开度。 调节针阀开度和调节导阀弹簧压力, 即可使主阀开度保持在设定开度,并在压力变化时导阀进行自动调节,保持流量不变。500X 工作原理:1、作泄压阀:当泄压 /持压导阀调整为泄压状态时,水通过针阀、主阀控制室、球阀A、泄压 /持压导阀、球阀B 流向出口,此时主阀处于开启状态。当进口压力超过泄压/持压导阀设定的安全值时,泄压导阀会自动开启,通过球阀C 放出部分水,使管路泄压。当压力恢复到安全值时,泄压阀自动关闭。作泄压阀时,各球阀常开。2、作持压阀:当泄压 /持压导阀调整为持压状态时,只要主阀...
