水平下调式三辊卷板机技术说明资料VIP免费

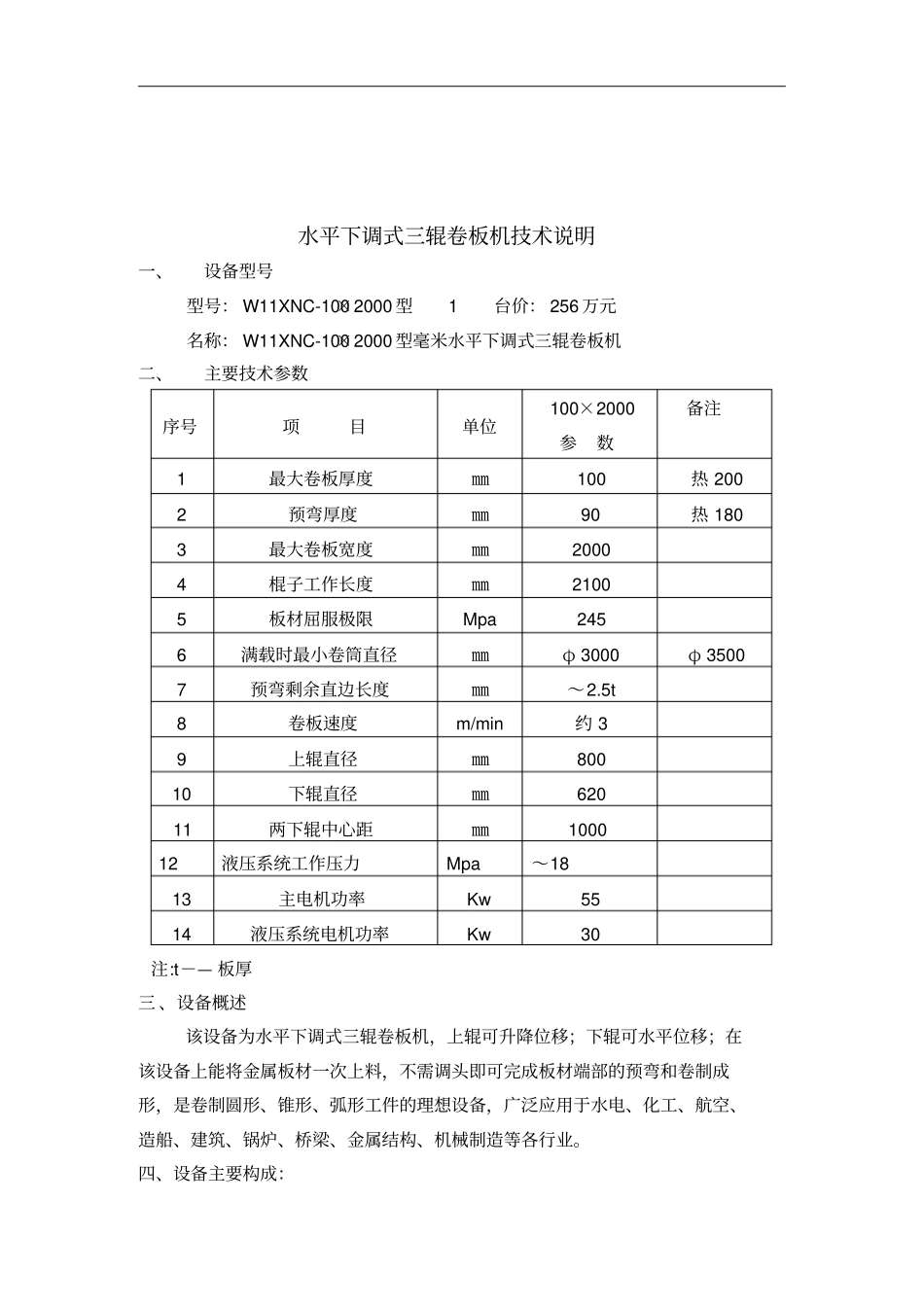

水平下调式三辊卷板机技术说明资料_第1页
1/15

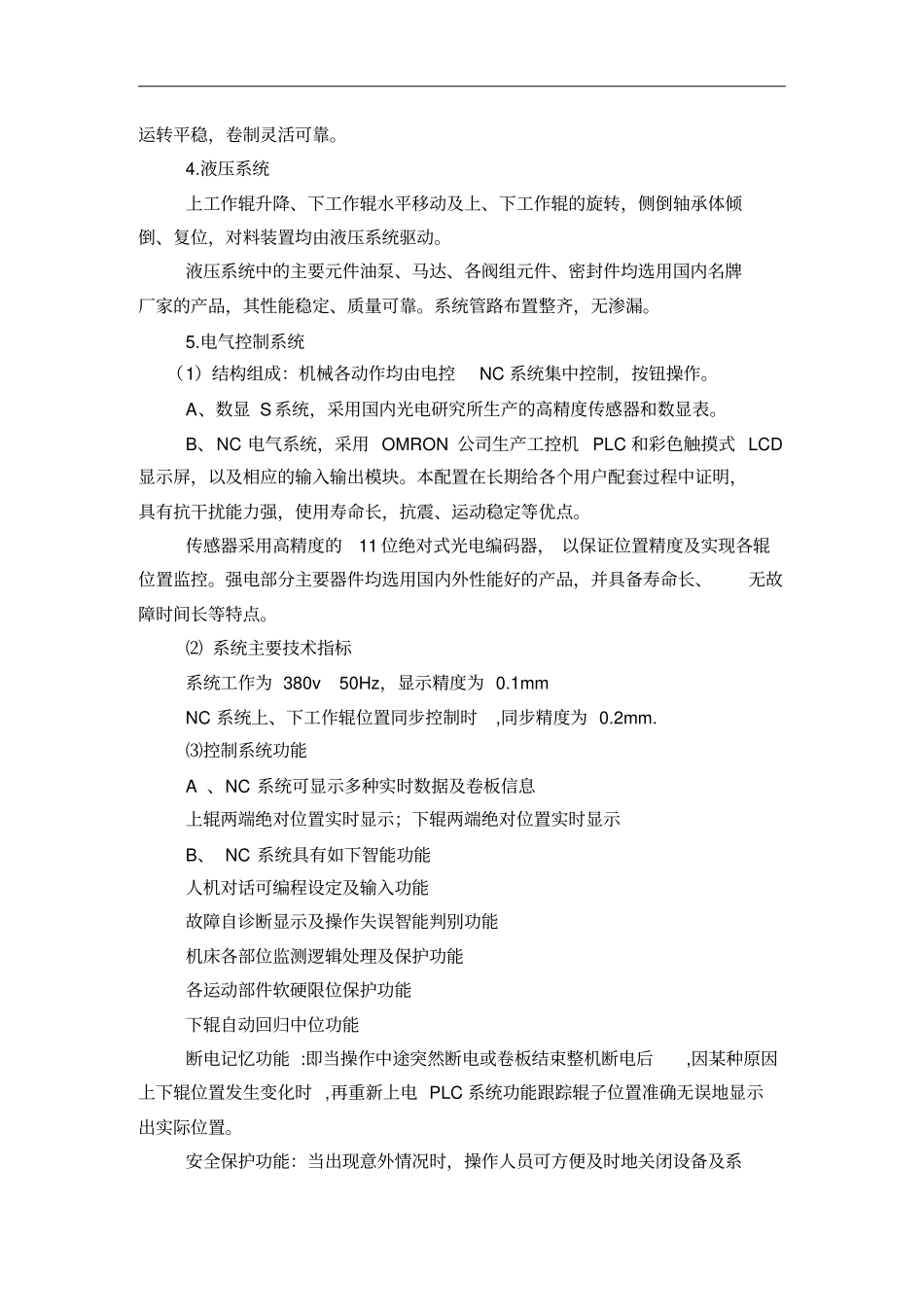

水平下调式三辊卷板机技术说明资料_第2页
2/15
水平下调式三辊卷板机技术说明资料_第3页
3/15
水平下调式三辊卷板机技术说明一、设备型号型号: W11XNC-100×2000 型 1台价: 256 万元名称: W11XNC-100×2000 型毫米水平下调式三辊卷板机二、主要技术参数序号项目单位100×2000 参数备注1 最大卷板厚度㎜100 热 200 2 预弯厚度㎜90 热 180 3 最大卷板宽度㎜2000 4 棍子工作长度㎜2100 5 板材屈服极限Mpa 245 6 满载时最小卷筒直径㎜φ 3000 φ 3500 7 预弯剩余直边长度㎜~2.5t 8 卷板速度m/min 约 3 9 上辊直径㎜800 10 下辊直径㎜620 11 两下辊中心距㎜1000 12 液压系统工作压力Mpa ~18 13 主电机功率Kw 55 14 液压系统电机功率Kw 30 注:t-— 板厚三 、设备概述该设备为水平下调式三辊卷板机,上辊可升降位移;下辊可水平位移;在该设备上能将金属板材一次上料,不需调头即可完成板材端部的预弯和卷制成形,是卷制圆形、锥形、弧形工件的理想设备,广泛应用于水电、化工、航空、造船、建筑、锅炉、桥梁、金属结构、机械制造等各行业。四、设备主要构成:上辊部分(上辊、上辊主传动装置、传动侧轴承体、倾倒平衡装置)下辊部分(两下辊、下辊辅助传动装置、水平移动装置、对料装置)架体部分(底座、左右机架、上辊驱动油缸)倾倒部分(上辊倾倒侧轴承体、倾倒油缸)卷锥筒装置液压系统(液压泵站系统、阀组)电气控制部分,强电部分、数显部分(PLC 控制系统)、操作台润滑系统五、设备的结构特征1.机器由底座、上辊、下辊、左右机架、主驱动系统、辅助驱动系统、液压系统、电气控制系统等组成。底座及机架采用焊接结构,严格要求焊缝质量,并进行时效处理,以保证机器在工作负荷下有足够的强度和刚度。2.工作部分上辊装在两轴承体内,分别镶在两侧的机架内侧,由两端油缸驱动上辊升降运动。 上辊两端轴承均采用低速度、重载荷的调心滚子轴承, 上辊的升降位移量由数字显示,可根据数字显示调整工作辊平行或倾斜。其同步精度±0.2mm。上辊的倾倒侧装有倾倒油缸,方便取料。上辊尾部装有平衡机构。 在倾倒侧失去支承时,平衡上辊处于水平位置。两下辊装在上辊机架内侧,由下辊机架进行支承,采用低速度、重载荷的调心滚子轴承。 两下辊在油缸驱动下同时进行水平移动,下辊水平移动量数字显示,根据数字显示调整下工作辊平行。其同步精度为±0.2mm,并可自动回中。对料装置安装在下辊一侧,由油缸驱动其工作。卷锥筒装置安装在上辊的左端,随上辊同升降。3.主驱动系统机器的三个...
