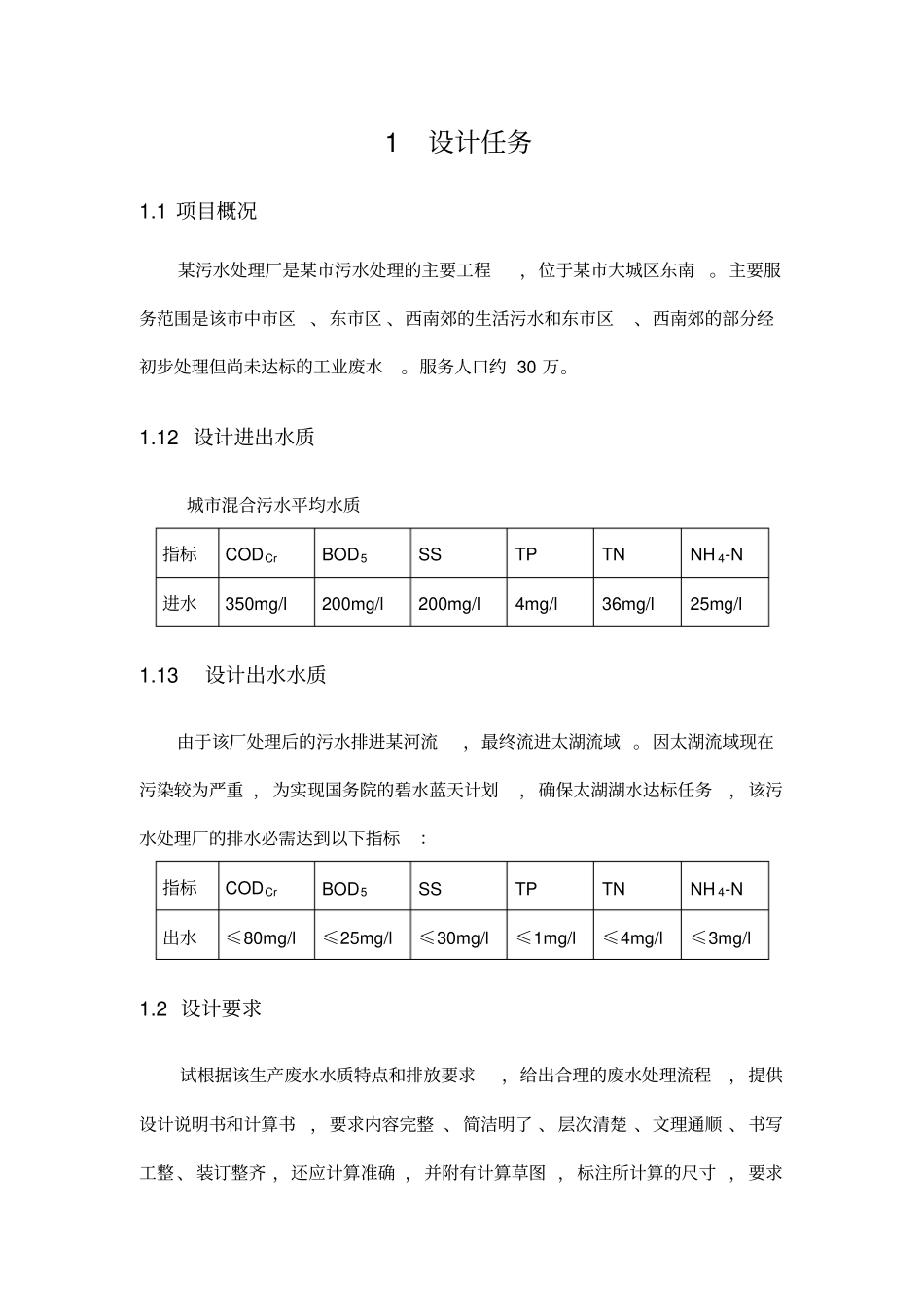

1 设计任务1.1 项目概况某污水处理厂是某市污水处理的主要工程，位于某市大城区东南。主要服务范围是该市中市区、东市区 、西南郊的生活污水和东市区、西南郊的部分经初步处理但尚未达标的工业废水。服务人口约 30 万。1.12 设计进出水质城市混合污水平均水质指标CODCrBOD5SS TP TN NH 4-N 进水350mg/l 200mg/l 200mg/l 4mg/l 36mg/l 25mg/l 1.13 设计出水水质由于该厂处理后的污水排进某河流，最终流进太湖流域 。因太湖流域现在污染较为严重 ，为实现国务院的碧水蓝天计划，确保太湖湖水达标任务，该污水处理厂的排水必需达到以下指标：指标CODCrBOD5SS TP TN NH 4-N 出水≤80mg/l≤25mg/l≤30mg/l≤1mg/l≤4mg/l≤3mg/l1.2 设计要求试根据该生产废水水质特点和排放要求，给出合理的废水处理流程，提供设计说明书和计算书，要求内容完整 、简洁明了 、层次清楚 、文理通顺 、书写工整 、装订整齐 ，还应计算准确 ，并附有计算草图 ，标注所计算的尺寸 ，要求下载可编辑.专业 .整理 . 线型分明 、比例准确 、正确清晰 ，符合制图标准有关规定，同时提供一张总平面布置图和一张流程图 （要求用 ＣＡＤ 绘制 A3 图纸 ）。具体要求 ：1)请按照给定废水的水量、水质以及排放的水质要求 ，编写废水处理工程初步设计方案 ，方案内容包括 ：废水产生概况设计依据和设计思路方案比较和选择工艺流程 （框图 ）工艺流程说明处理效果预测各单元计算书各建、构筑物尺寸2)提供 ＣＡＤ 设计的工艺流程图 、平面图1.3 废水处理工程设计计划安排第 15 周：（1）星期一 ：设计动员 、下达设计任务书 ；（2）星期二 ：搜集资料 、阅读教材 、确定工艺流程 ；（3）星期三 、四、五 ：工艺设计计算 (包括编写设计说明书草稿) ，设备结构设计计算 (包括编写设计说明书草稿 ；（4）星期六 ：绘制平面布置图和工艺流程草图；（5）星期七 ：完成绘制平面布置图和工艺流程图；下载可编辑.专业 .整理 . 第 16 周：（6）星期一 、二：整理资料 ，编写课程设计报告一份 ；（7）星期三 ：制作 PPT；（8）星期四 ：答辩汇报 。2 城市污水的概况2.1 概述城市污水 （municipal sewage, municipal wastewater）是排入城镇污水系统的污水的统称 。据有关部门统计 ：1997 年，全国城市的污水年排放总量为351.4 亿 m 3,但全国不同等级的污水处理厂日处理能力总计为1292 万 m 3...
