水泥基渗透结晶防水施工方案--施工工艺范本全套防水VIP免费

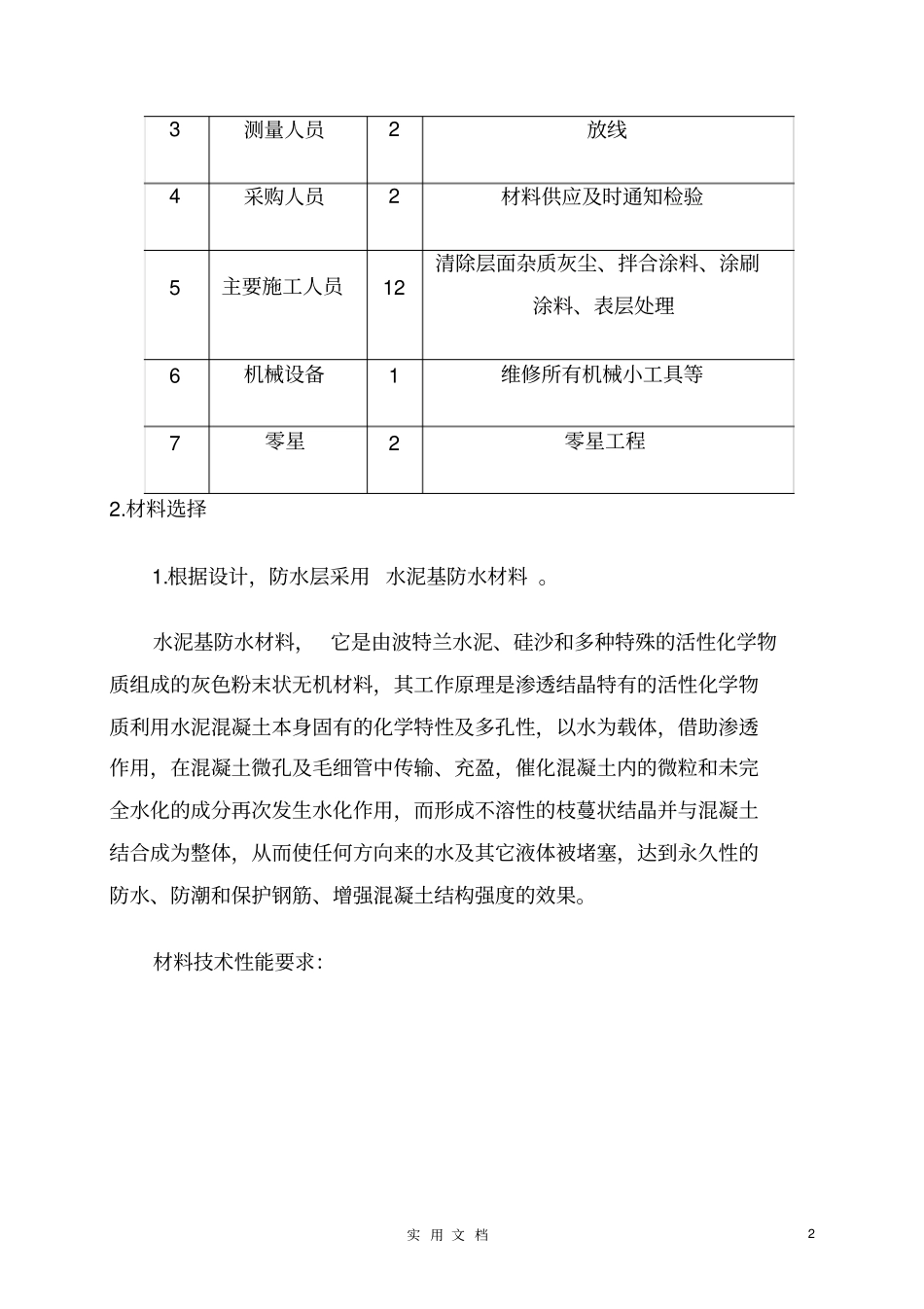

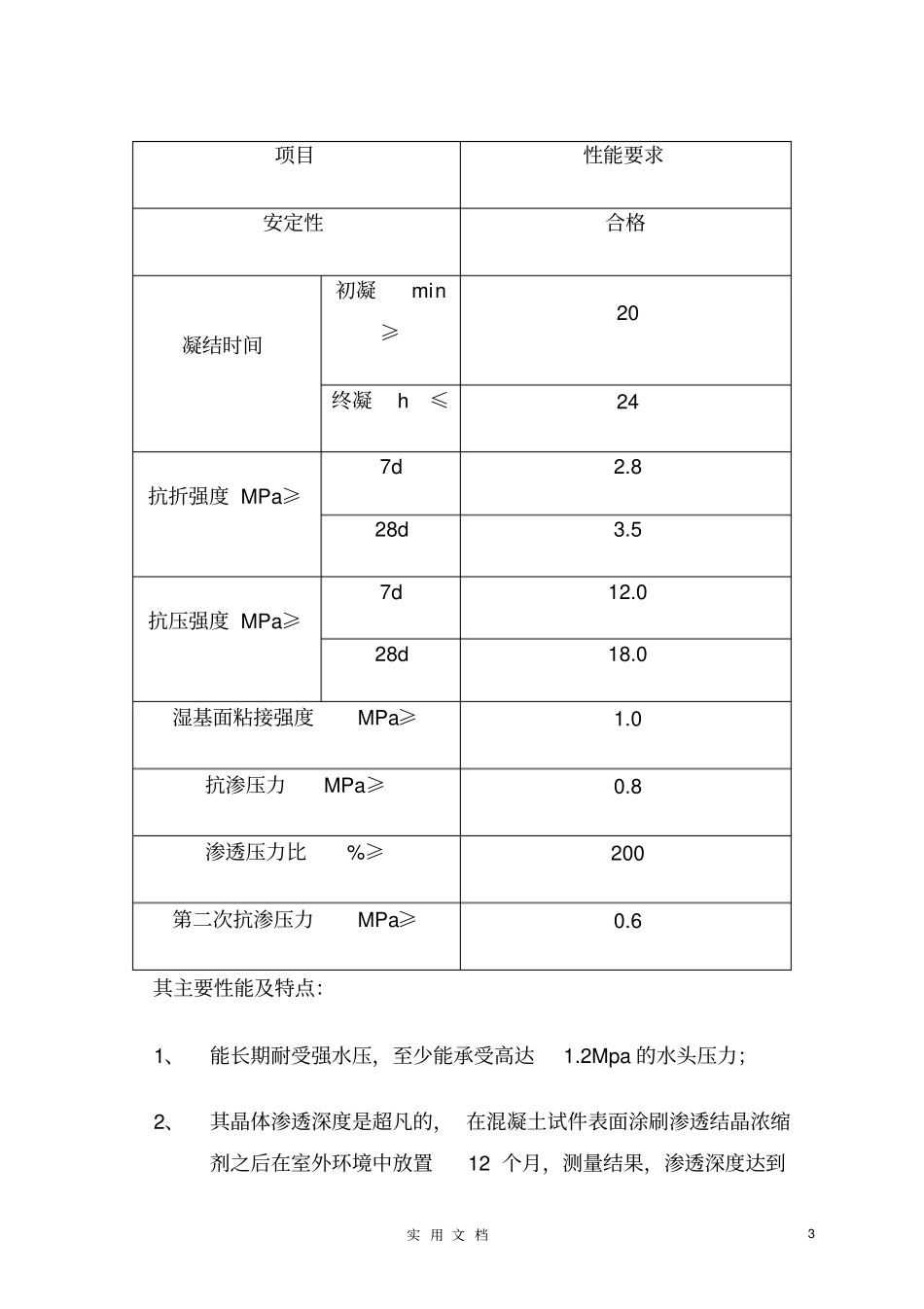

实 用 文 档1 室内渗透结晶防水工程施工方案第一章、施工准备1.技术准备1.组织管理：公司将选派优秀的人员组建项目经理部、组织过硬的施工队伍， 以确保工程质量达优良，争创优质安全文明工程。具体管理组织如下：2.施工技术准备：施工人员持证上岗，保证所有施工人员都能按有关操作规程，规范及有关工艺要求施工。对于复杂的施工分项以及重要施工部位，要事先编制具体施工方案，并经过建设单位及监理部门审定。该项目工程人员安排如下：序号工种人数工作内容1 技术人员2 编制方案、制定措施、整理资料、技术交底2 质安人员2 质量安全监督、工程验收实 用 文 档2 3 测量人员2 放线4 采购人员2 材料供应及时通知检验5 主要施工人员12 清除层面杂质灰尘、拌合涂料、涂刷涂料、表层处理6 机械设备1 维修所有机械小工具等7 零星2 零星工程2.材料选择1.根据设计，防水层采用 水泥基防水材料 。水泥基防水材料， 它是由波特兰水泥、硅沙和多种特殊的活性化学物质组成的灰色粉末状无机材料，其工作原理是渗透结晶特有的活性化学物质利用水泥混凝土本身固有的化学特性及多孔性，以水为载体，借助渗透作用，在混凝土微孔及毛细管中传输、充盈，催化混凝土内的微粒和未完全水化的成分再次发生水化作用，而形成不溶性的枝蔓状结晶并与混凝土结合成为整体，从而使任何方向来的水及其它液体被堵塞，达到永久性的防水、防潮和保护钢筋、增强混凝土结构强度的效果。材料技术性能要求：实 用 文 档3 其主要性能及特点：1、能长期耐受强水压，至少能承受高达1.2Mpa 的水头压力；2、其晶体渗透深度是超凡的， 在混凝土试件表面涂刷渗透结晶浓缩剂之后在室外环境中放置12 个月，测量结果，渗透深度达到项目性能要求安定性合格凝结时间初凝min≥20 终凝 h≤24 抗折强度 MPa≥7d 2.8 28d 3.5 抗压强度 MPa≥7d 12.0 28d 18.0 湿基面粘接强度MPa≥1.0 抗渗压力MPa≥0.8 渗透压力比%≥200 第二次抗渗压力MPa≥0.6 实 用 文 档4 30cm；3、其防水作用是永久的，而且具有自我修复能力；4、渗透结晶涂层不影响混凝土的呼吸，使混凝土结构能保持干爽、不潮；5、其主要成分为无机物，能耐高温、耐湿、耐紫外线、耐辐射、耐氧化、耐炭化；6、能增强混凝土强度、防止化学腐蚀、抑制碱骨料反应、防止冻融循环对混凝土的破坏，并对钢筋起保护作用；7、其无毒、无公害；8、可在潮湿混凝土表面上施工，也可拌入混凝土与结构的施...
