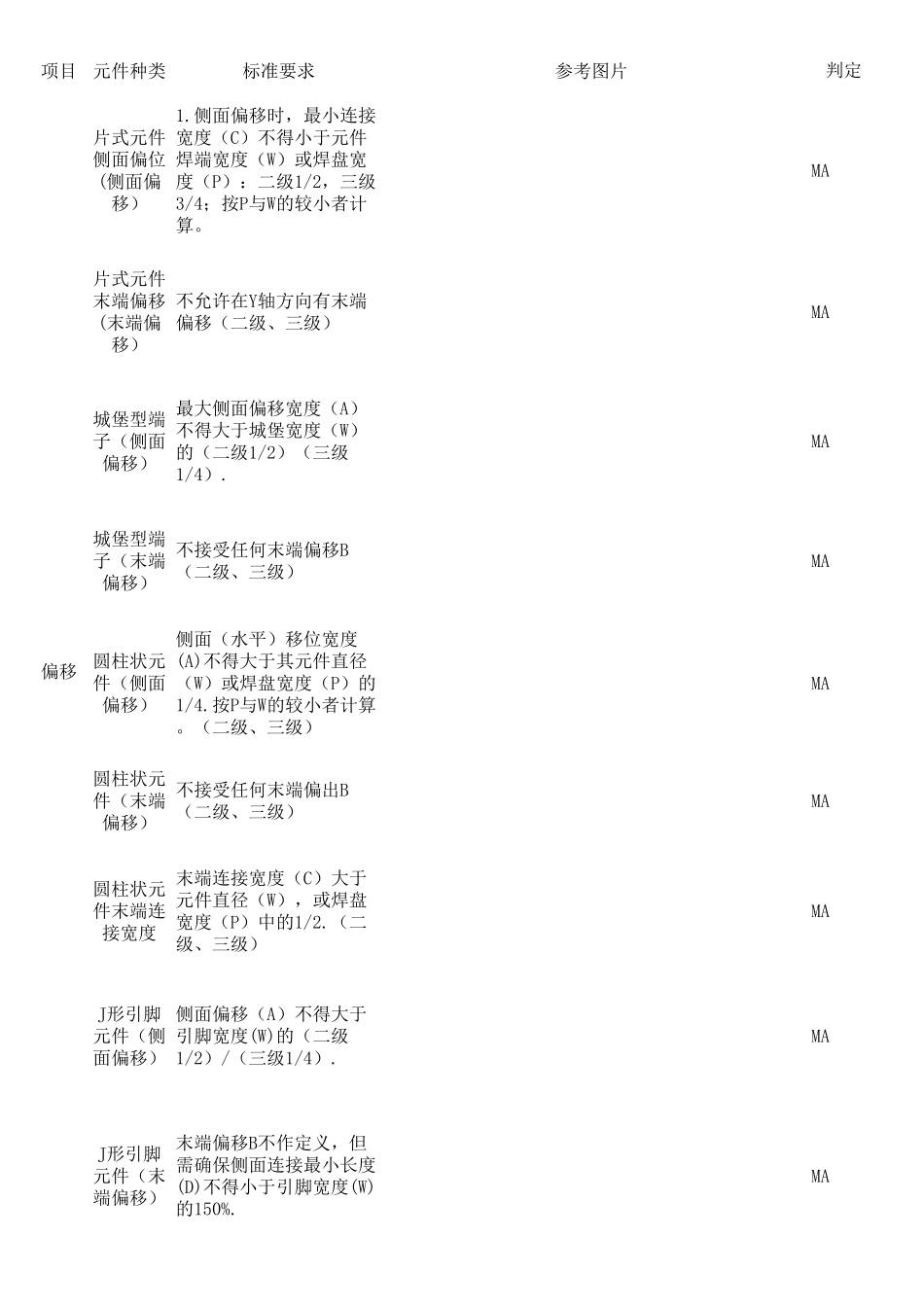

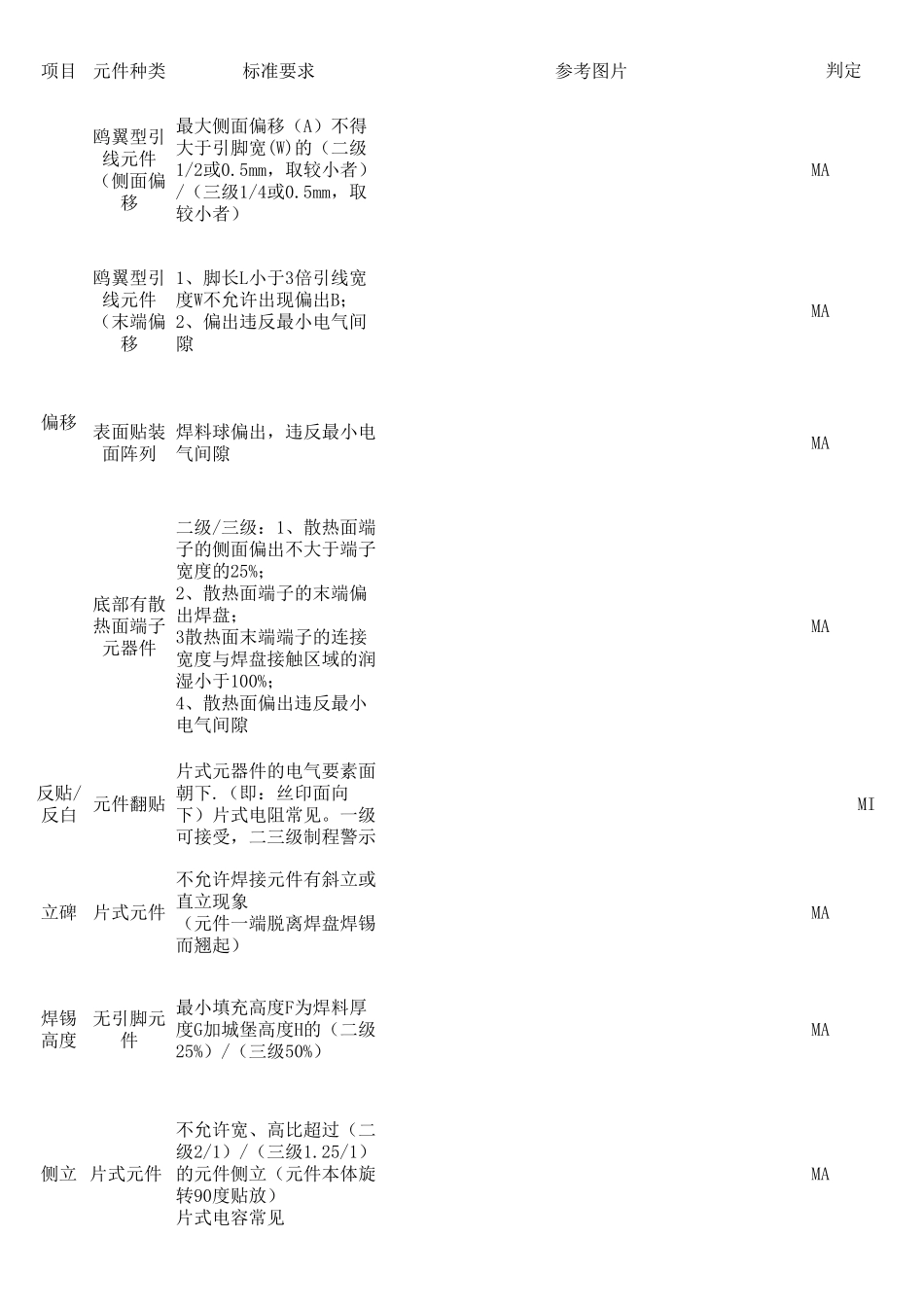

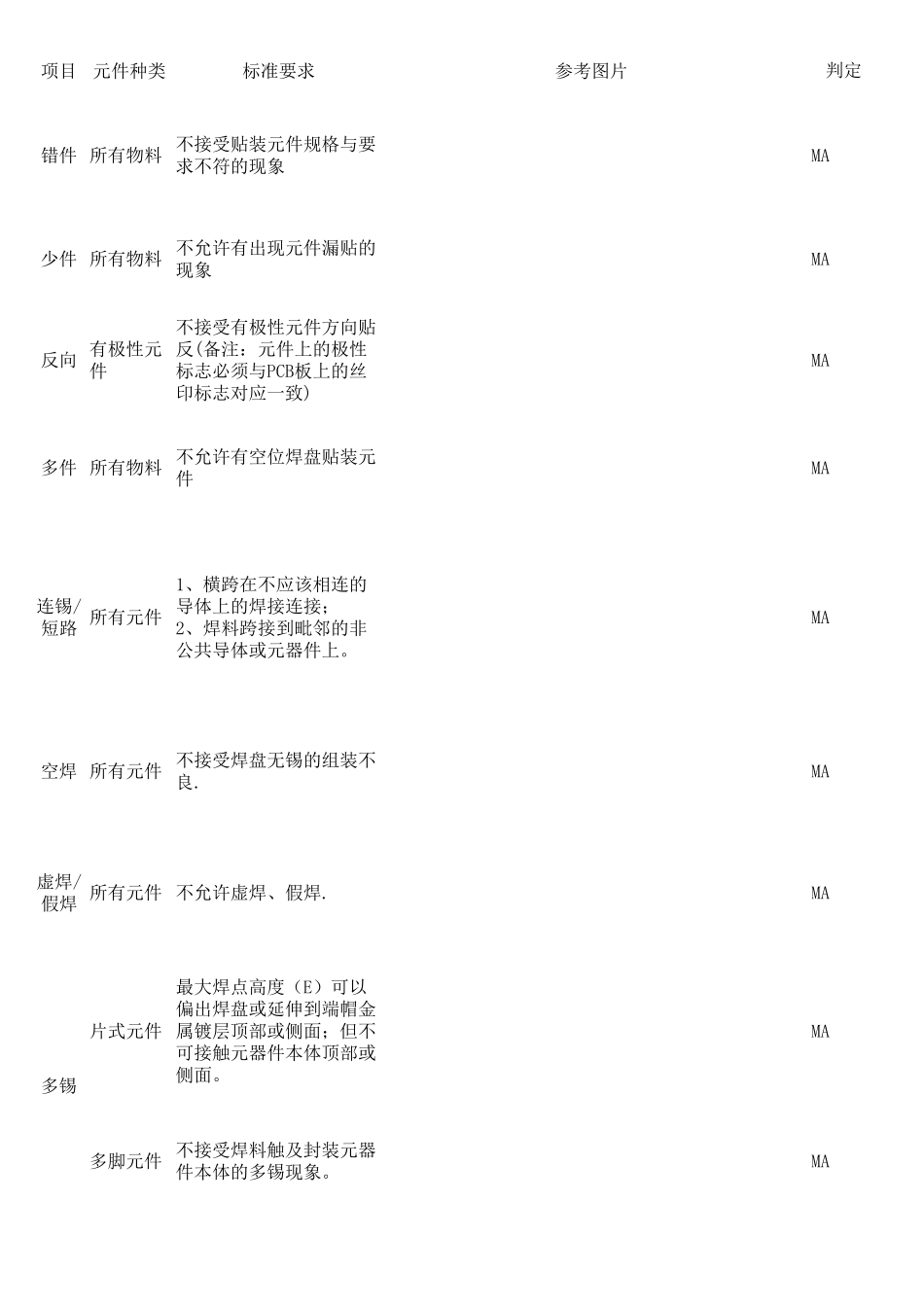

项目元件种类标准要求参考图片片式元件侧面偏位(侧面偏移）1.侧面偏移时，最小连接宽度（C）不得小于元件焊端宽度（W）或焊盘宽度（P）：二级1/2，三级3/4；按P与W的较小者计算。MA片式元件末端偏移(末端偏移）不允许在Y轴方向有末端偏移（二级、三级）MA城堡型端子（侧面偏移）最大侧面偏移宽度（A）不得大于城堡宽度（W）的（二级1/2）（三级1/4）.MA城堡型端子（末端偏移）不接受任何末端偏移B（二级、三级）MA圆柱状元件（侧面偏移）侧面（水平）移位宽度(A)不得大于其元件直径（W）或焊盘宽度（P）的1/4.按P与W的较小者计算。（二级、三级）MA圆柱状元件（末端偏移）不接受任何末端偏出B（二级、三级）MA圆柱状元件末端连接宽度末端连接宽度（C）大于元件直径（W），或焊盘宽度（P）中的1/2.（二级、三级）MAJ形引脚元件（侧面偏移）侧面偏移（A）不得大于引脚宽度(W)的（二级1/2）/（三级1/4）.MAJ形引脚元件（末端偏移）末端偏移B不作定义，但需确保侧面连接最小长度(D)不得小于引脚宽度(W)的150%.MA判定偏移项目元件种类标准要求参考图片鸥翼型引线元件（侧面偏移最大侧面偏移（A）不得大于引脚宽(W)的（二级1/2或0.5mm，取较小者）/（三级1/4或0.5mm，取较小者）MA鸥翼型引线元件（末端偏移1、脚长L小于3倍引线宽度W不允许出现偏出B；2、偏出违反最小电气间隙MA表面贴装面阵列焊料球偏出，违反最小电气间隙MA底部有散热面端子元器件二级/三级：1、散热面端子的侧面偏出不大于端子宽度的25%；2、散热面端子的末端偏出焊盘；3散热面末端端子的连接宽度与焊盘接触区域的润湿小于100%；4、散热面偏出违反最小电气间隙MA反贴/反白元件翻贴片式元器件的电气要素面朝下.（即：丝印面向下）片式电阻常见。一级可接受，二三级制程警示MI立碑片式元件不允许焊接元件有斜立或直立现象（元件一端脱离焊盘焊锡而翘起）MA焊锡高度无引脚元件最小填充高度F为焊料厚度G加城堡高度H的（二级25%）/（三级50%）MA侧立 片式元件不允许宽、高比超过（二级2/1）/（三级1.25/1）的元件侧立（元件本体旋转90度贴放）片式电容常见MA判定偏移项目元件种类标准要求参考图片错件所有物料不接受贴装元件规格与要求不符的现象MA少件所有物料不允许有出现元件漏贴的现象MA反向有极性元件不接受有极性元件方向贴反(备注：元件上的极性标志必须与PCB板上的丝印标志对应一致)MA多件所有物料不允许有空位焊盘贴装元件MA连锡/短路所有元件1、横跨在不应该相连的导体上的焊接连...
