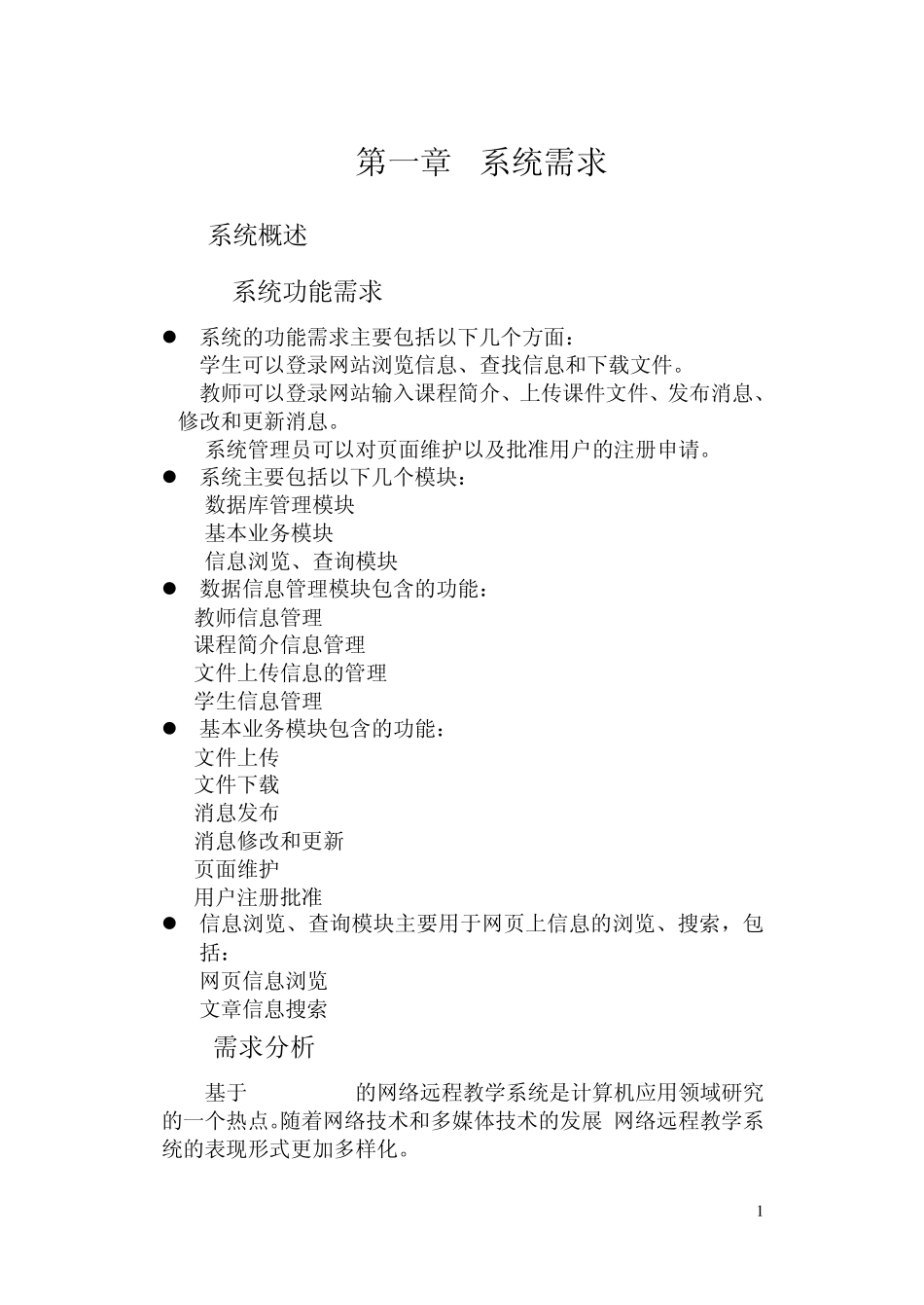

1 第一章 系统需求 1.1系统概述 1.1.1系统功能需求  系统的功能需求主要包括以下几个方面： 1.学生可以登录网站浏览信息、查找信息和下载文件。 2.教师可以登录网站输入课程简介、上传课件文件、发布消息、修改和更新消息。 3.系统管理员可以对页面维护以及批准用户的注册申请。  系统主要包括以下几个模块： 1 数据库管理模块 2 基本业务模块 3.信息浏览、查询模块  数据信息管理模块包含的功能： 教师信息管理 课程简介信息管理 文件上传信息的管理 学生信息管理  基本业务模块包含的功能： 文件上传 文件下载 消息发布 消息修改和更新 页面维护 用户注册批准  信息浏览、查询模块主要用于网页上信息的浏览、搜索，包括： 网页信息浏览 文章信息搜索 1.2 需求分析 基于 Internet的网络远程教学系统是计算机应用领域研究的一个热点。随着网络技术和多媒体技术的发展,网络远程教学系统的表现形式更加多样化。 2 第二章 需求分析 2.1 识别参与者 通过对系统的需求分析可以确定系统的三个参与者： 对参与者的描述如下： 1、教师 2、学生 3、系统管理员 2.2 识别用例 根据对需求的进一步分析，可以确定系统中有如下用例存在 1）学生参与的用例图 浏览信息 查找信息 下载文件 2）教师参与的用例图 输入课程简介 上传课件文件 发布消息 修改和更新消息 3）系统管理员参与的用例图 页面维护 批准用户的注册申请 1.系统用户参与的总的用例图 3 2.学生参与的用例图 4 3.教师参与的用例图 4.系统管理员参与的用例图 5 6 第三章 静态模型设计 3 .1 定义系统对象 系统对象类 1、参与者相关类 (1) 学生 Student 属性：学号 number 姓名 name 性别 sex 年龄 age 年级 classNum 班级 grade 方法：学生信息 Student（） （2）教师 Teacher 属性：name sex identityCardID course telephoneNum 方法：Teacher() UpdateCourseInfo() UpdateTeacherInfo() (3)系统管理员 Administrator 属性：TelephoneNum 方法：Administrator() CertifyUploaded() UpateInformation() AddUser() DeleteUser() (4)用户 User 属性：Account Password email 方法：getEmail() getAccount() 7 changePass() 系统界面类 (1)课程简介CourseIntro 属性：courseName College Teacher scorePoint Time Place teachingPlan 方法：Modify() ...
