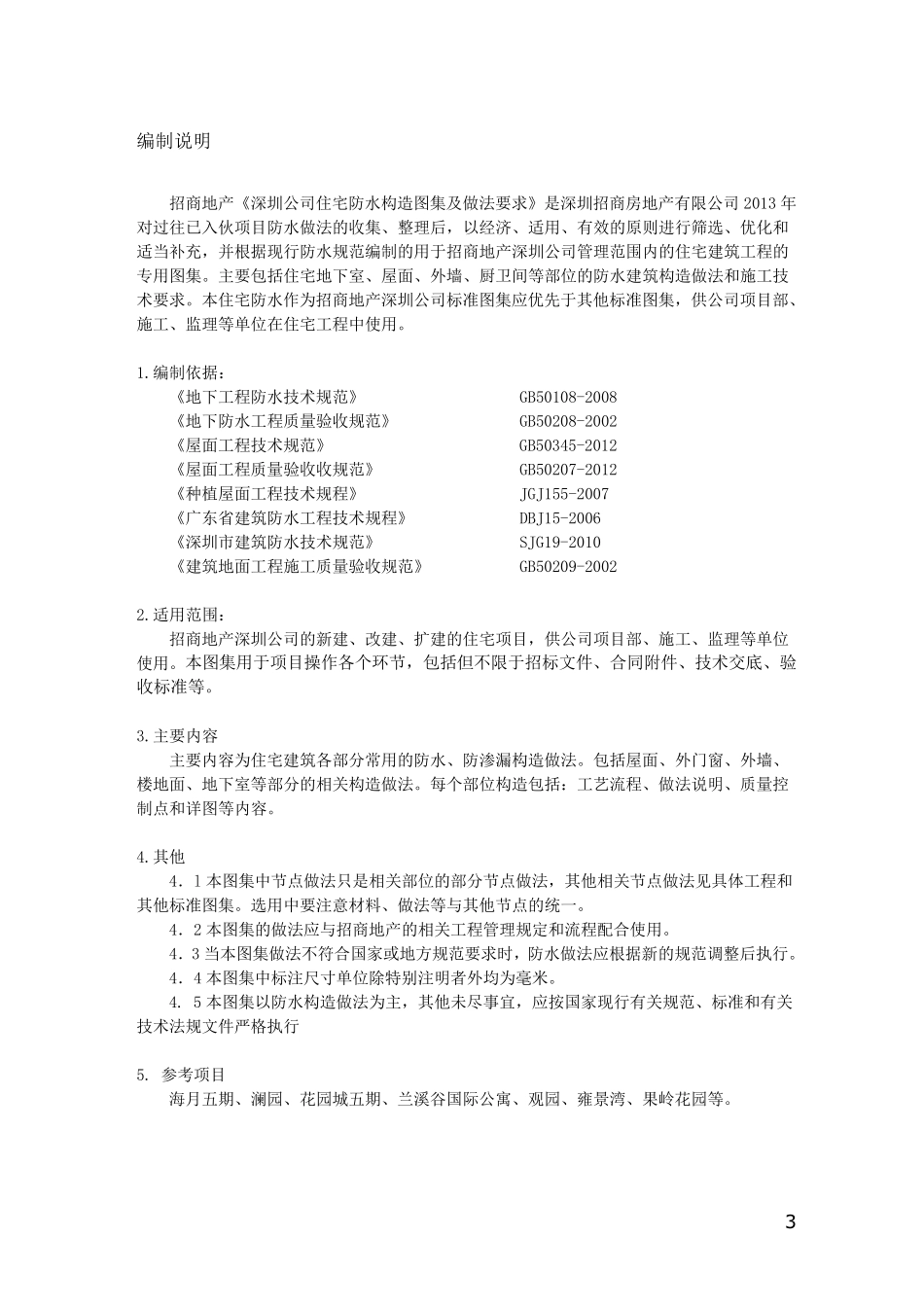

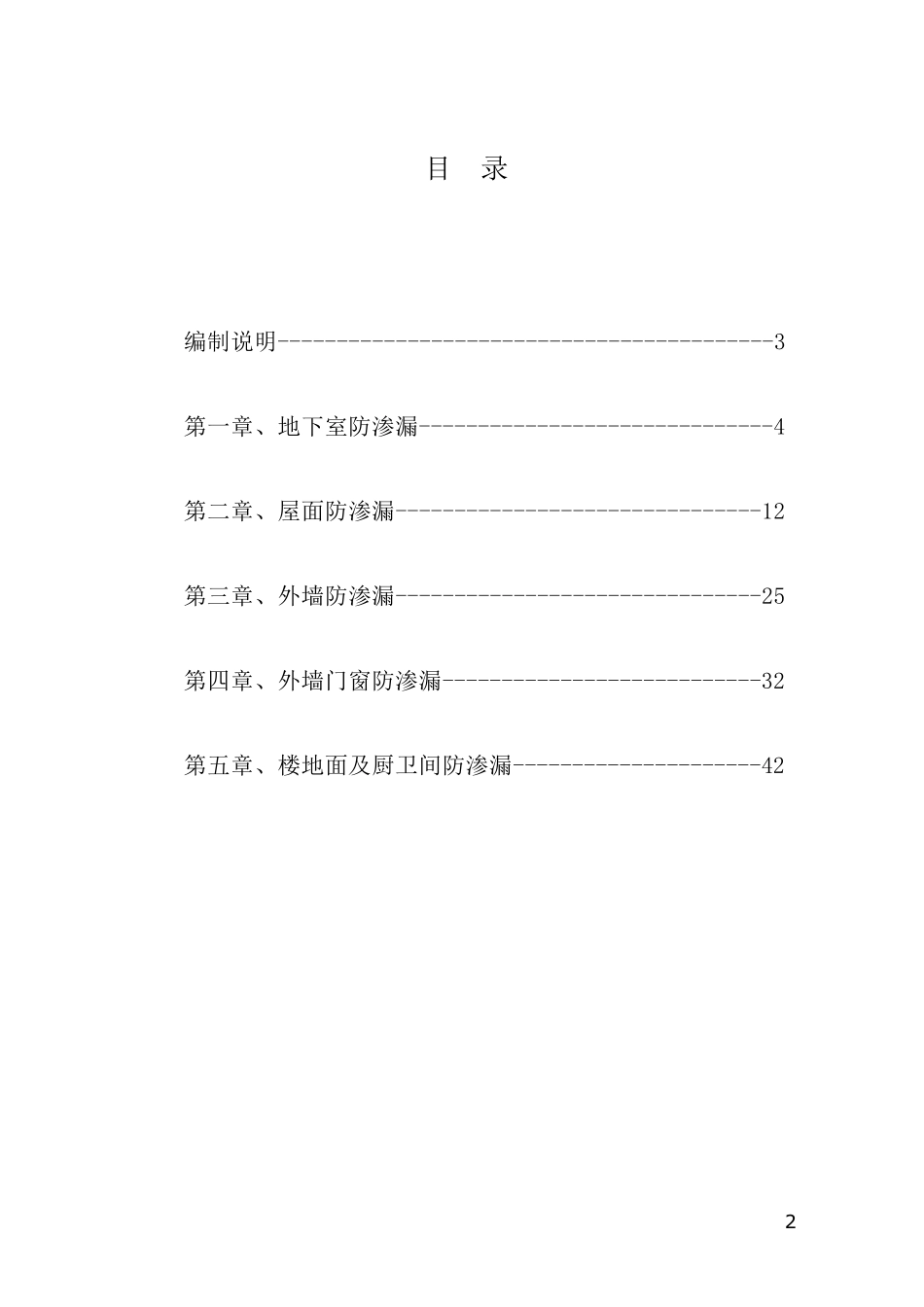

深 圳 招 商 房 地 产 有 限 公 司 《住宅防水构造标准图集》 二0一四年元月 2 目 录 编制说明------------------------------------------3 第一章、地下室防渗漏------------------------------4 第二章、屋面防渗漏-------------------------------12 第三章、外墙防渗漏-------------------------------25 第四章、外墙门窗防渗漏---------------------------32 第五章、楼地面及厨卫间防渗漏---------------------42 3 编制说明 招商地产《深圳公司住宅防水构造图集及做法要求》是深圳招商房地产有限公司2013 年对过往已入伙项目防水做法的收集、整理后，以经济、适用、有效的原则进行筛选、优化和适当补充，并根据现行防水规范编制的用于招商地产深圳公司管理范围内的住宅建筑工程的专用图集。主要包括住宅地下室、屋面、外墙、厨卫间等部位的防水建筑构造做法和施工技术要求。本住宅防水作为招商地产深圳公司标准图集应优先于其他标准图集，供公司项目部、施工、监理等单位在住宅工程中使用。 1.编制依据： 《地下工程防水技术规范》 GB50108-2008 《地下防水工程质量验收规范》 GB50208-2002 《屋面工程技术规范》 GB50345-2012 《屋面工程质量验收收规范》 GB50207-2012 《种植屋面工程技术规程》 JGJ155-2007 《广东省建筑防水工程技术规程》 DBJ15-2006 《深圳市建筑防水技术规范》 SJG19-2010 《建筑地面工程施工质量验收规范》 GB50209-2002 2.适用范围： 招商地产深圳公司的新建、改建、扩建的住宅项目，供公司项目部、施工、监理等单位使用。本图集用于项目操作各个环节，包括但不限于招标文件、合同附件、技术交底、验收标准等。 3.主要内容 主要内容为住宅建筑各部分常用的防水、防渗漏构造做法。包括屋面、外门窗、外墙、楼地面、地下室等部分的相关构造做法。每个部位构造包括：工艺流程、做法说明、质量控制点和详图等内容。 4.其他 4．l 本图集中节点做法只是相关部位的部分节点做法，其他相关节点做法见 具 体 工程和其他标准图集。选用中要注 意 材 料 、做法等与 其他节点的统 一 。 4．2 本图集的做法应与 招商地产的相关工程管理规定 和流程配 合使用。 4．3 当本图集做法不符 合国 家 或 地方 规范要求时 ，防水做法应根据新的规范调 整后执 行。 4．4 本图集中标注 尺 寸 单位除 特 别 注 明者 外均 为毫 米 。 4. 5 本图...
