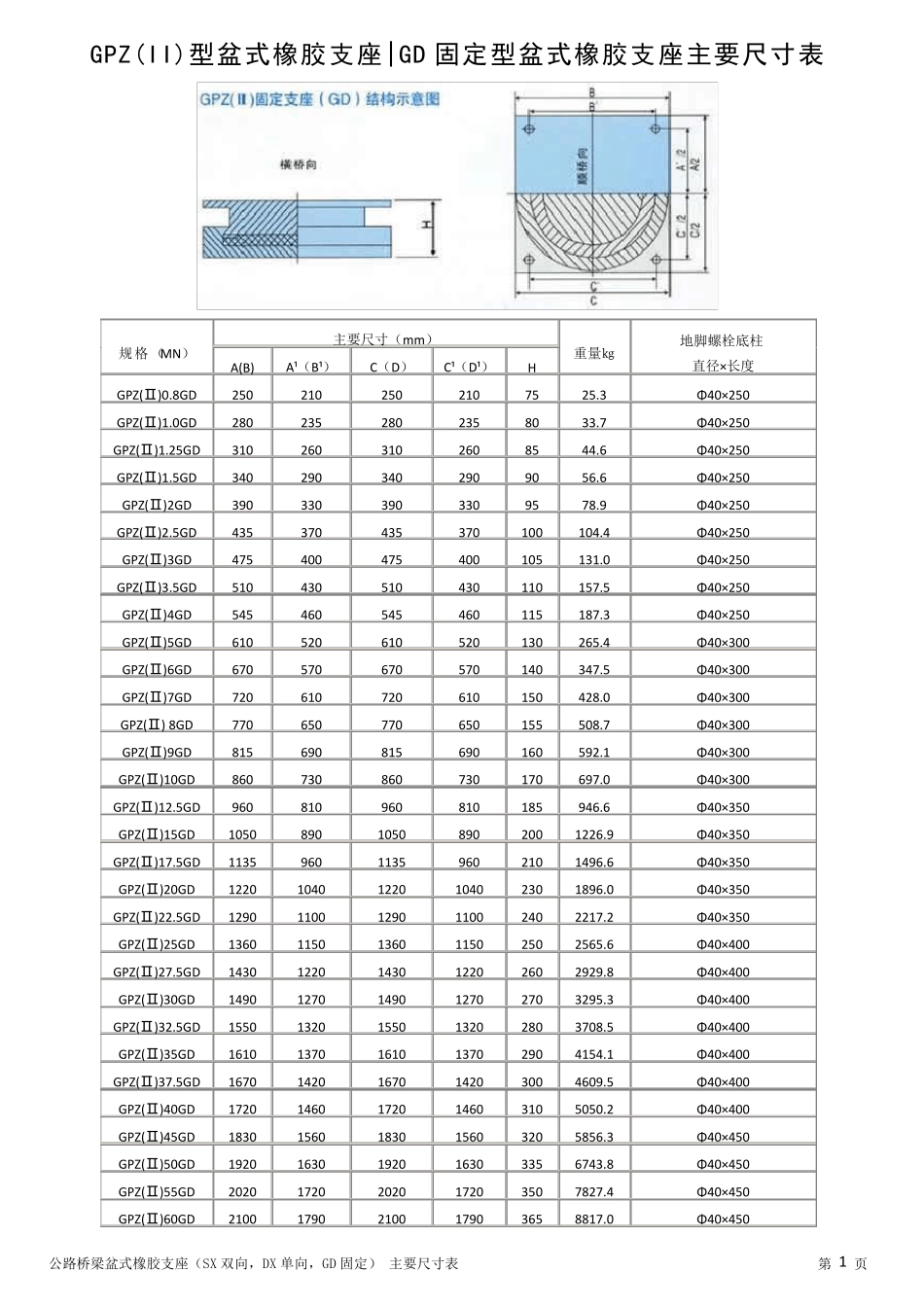

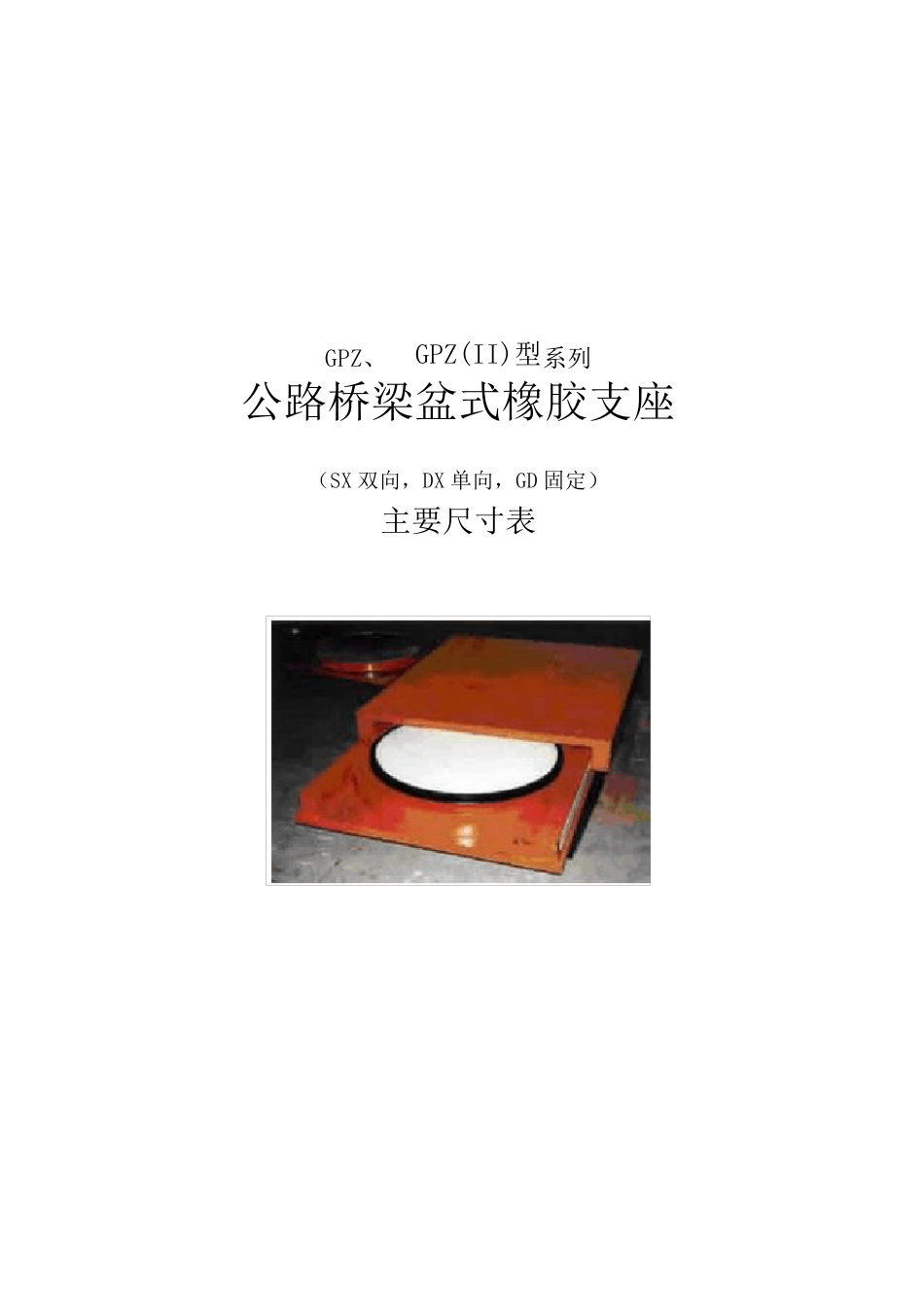

GPZ、 GPZ(II)型系列 公路桥梁盆式橡胶支座 (SX 双向,DX 单向,GD 固定) 主要尺寸表 公路桥梁盆式橡胶支座(SX 双向,DX 单向,GD 固定) 主要尺寸表 第 1 页 GPZ(II)型盆式橡胶支座|GD 固定型盆式橡胶支座主要尺寸表 规格(MN) 主要尺寸(mm) 重量㎏ 地脚螺栓底柱 直径×长度 A(B) A¹(B¹) C(D) C¹(D¹) H GPZ(Ⅱ)0.8GD 250 210 250 210 75 25.3 Φ 40×250 GPZ(Ⅱ)1.0GD 280 235 280 235 80 33.7 Φ 40×250 GPZ(Ⅱ)1.25GD 310 260 310 260 85 44.6 Φ 40×250 GPZ(Ⅱ)1.5GD 340 290 340 290 90 56.6 Φ 40×250 GPZ(Ⅱ)2GD 390 330 390 330 95 78.9 Φ 40×250 GPZ(Ⅱ)2.5GD 435 370 435 370 100 104.4 Φ 40×250 GPZ(Ⅱ)3GD 475 400 475 400 105 131.0 Φ 40×250 GPZ(Ⅱ)3.5GD 510 430 510 430 110 157.5 Φ 40×250 GPZ(Ⅱ)4GD 545 460 545 460 115 187.3 Φ 40×250 GPZ(Ⅱ)5GD 610 520 610 520 130 265.4 Φ 40×300 GPZ(Ⅱ)6GD 670 570 670 570 140 347.5 Φ 40×300 GPZ(Ⅱ)7GD 720 610 720 610 150 428.0 Φ 40×300 GPZ(Ⅱ) 8GD 770 650 770 650 155 508.7 Φ 40×300 GPZ(Ⅱ)9GD 815 690 815 690 160 592.1 Φ 40×300 GPZ(Ⅱ)10GD 860 730 860 730 170 697.0 Φ 40×300 GPZ(Ⅱ)12.5GD 960 810 960 810 185 946.6 Φ 40×350 GPZ(Ⅱ)15GD 1050 890 1050 890 200 1226.9 Φ 40×350 GPZ(Ⅱ)17.5GD 1135 960 1135 960 210 1496.6 Φ 40×350 GPZ(Ⅱ)20GD 1220 1040 1220 1040 230 1896.0 Φ 40×350 GPZ(Ⅱ)22.5GD 1290 1100 1290 1100 240 2217.2 Φ 40×350 GPZ(Ⅱ)25GD 1360 1150 1360 1150 250 2565.6 Φ 40×400 GPZ(Ⅱ)27.5GD 1430 1220 1430 1220 260 2929.8 Φ 40×400 GPZ(Ⅱ)30GD 1490 1270 1490 1270 270 3295.3 Φ 40×400 GPZ(Ⅱ)32.5GD 1550 1320 1550 1320 280 3708.5 Φ 40×400 GPZ(Ⅱ)35GD 1610 1370 1610 1370 290 4154.1 Φ 40×400 GPZ(Ⅱ)37.5GD 1670 1420 1670 1420 300 4609.5 Φ 40×400 GPZ(Ⅱ)40GD 1720 1460 1720 1460 310 5050.2 Φ 40×400 GPZ(Ⅱ)45GD 1830 1560 1830 1560 320 5856.3 ...
