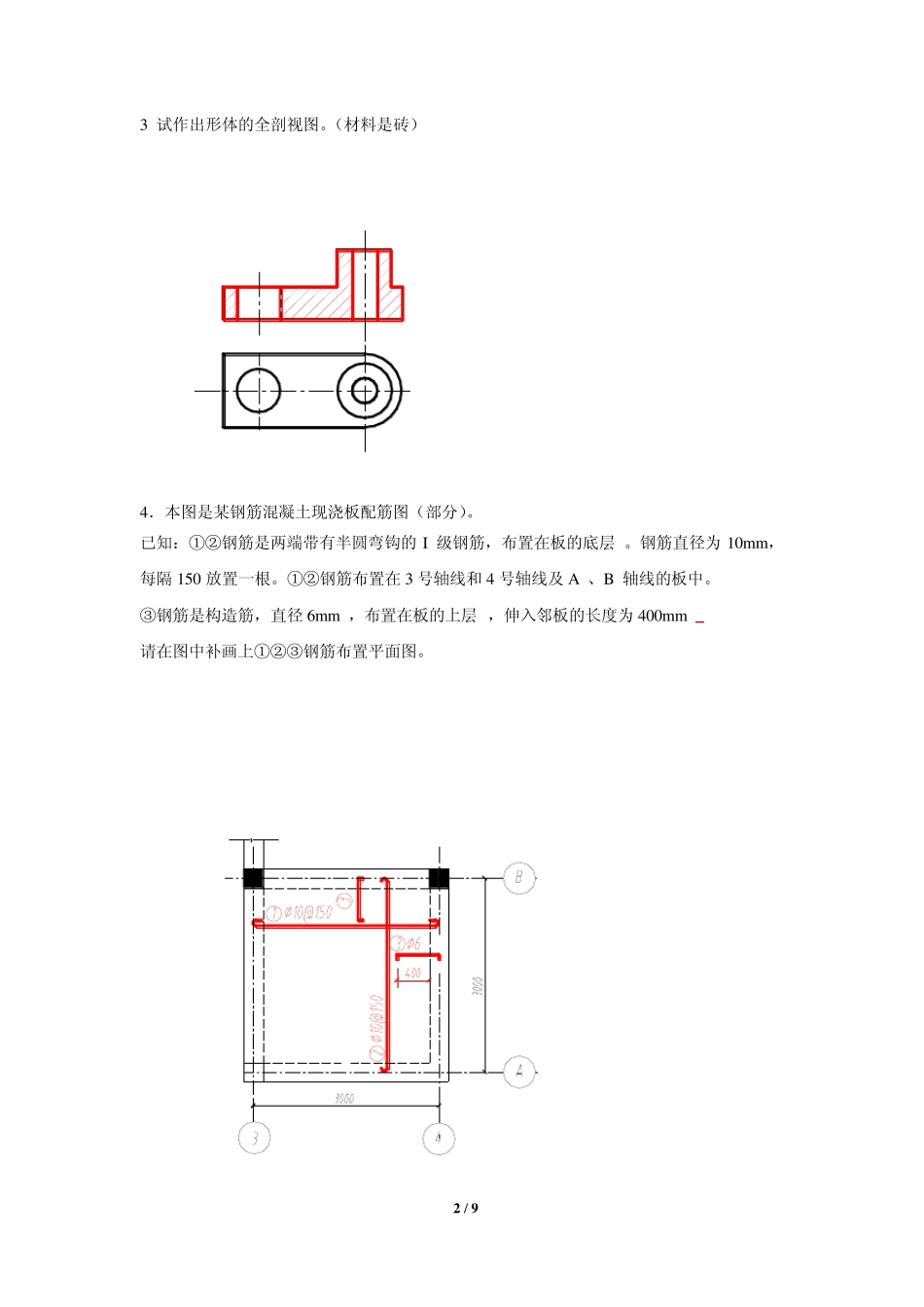

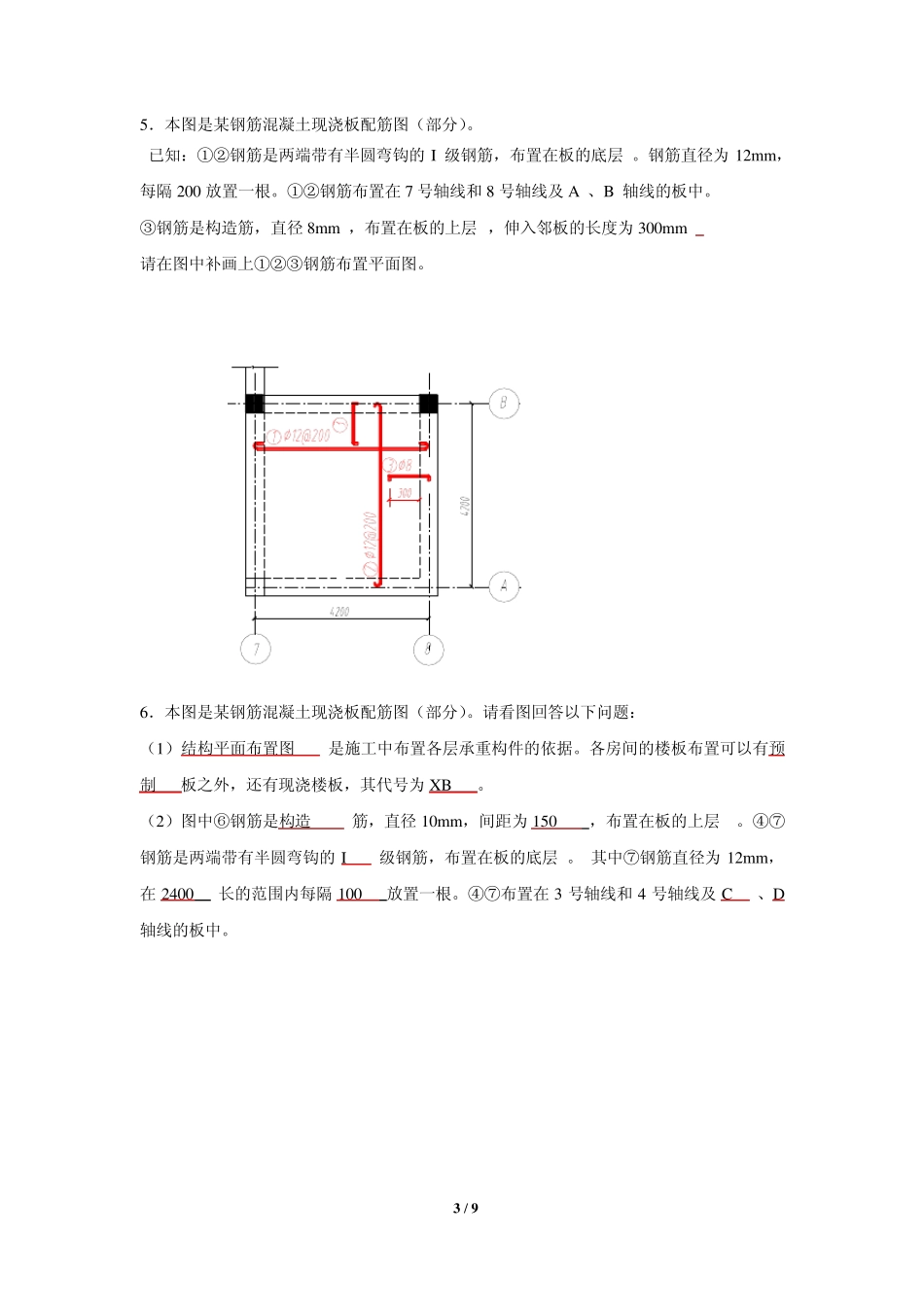

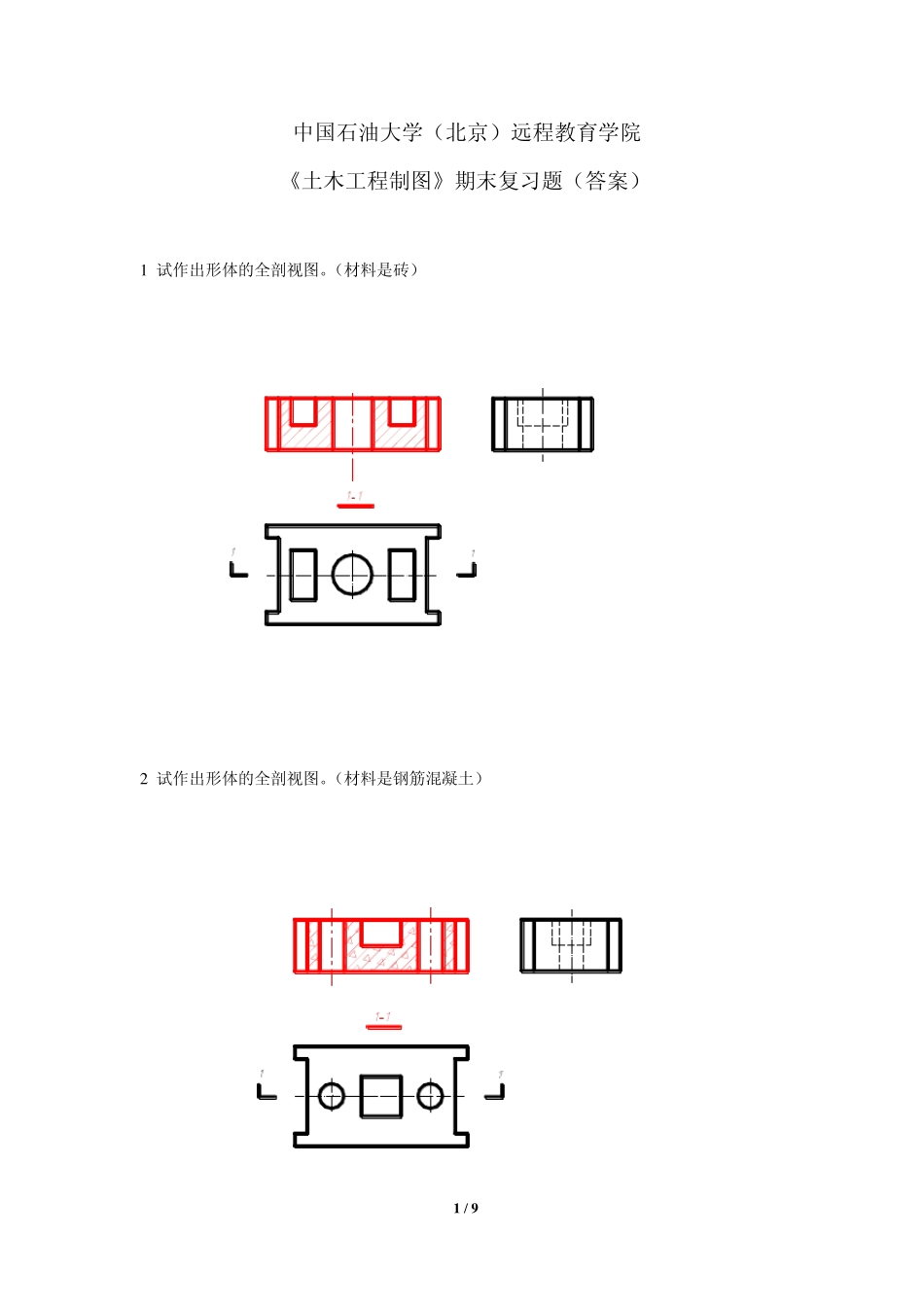

1 / 9 中国石油大学（北京）远程教育学院 《土木工程制图》期末复习题（答案） 1 .试作出形体的全剖视图。（材料是砖） 2 .试作出形体的全剖视图。（材料是钢筋混凝土） 2 / 9 3.试作出形体的全剖视图。（材料是砖） 4．本图是某钢筋混凝土现浇板配筋图（部分）。 已知：①②钢筋是两端带有半圆弯钩的I 级钢筋，布置在板的底层 。钢筋直径为 10m m ，每隔 150 放置一根。①②钢筋布置在 3 号轴线和 4 号轴线及 A 、B 轴线的板中。 ③钢筋是构造筋，直径 6m m ，布置在板的上层 ，伸入邻板的长度为 400m m 请在图中补画上①②③钢筋布置平面图。 3 / 9 5．本图是某钢筋混凝土现浇板配筋图（部分）。 已知：①②钢筋是两端带有半圆弯钩的 I 级钢筋，布置在板的底层 。钢筋直径为 12mm，每隔 200 放置一根。①②钢筋布置在 7 号轴线和 8 号轴线及 A 、B 轴线的板中。 ③钢筋是构造筋，直径 8mm ，布置在板的上层 ，伸入邻板的长度为 300mm 请在图中补画上①②③钢筋布置平面图。 6．本图是某钢筋混凝土现浇板配筋图（部分）。请看图回答以下问题： （1）结构平面布置图 是施工中布置各层承重构件的依据。各房间的楼板布置可以有预制 板之外，还有现浇楼板，其代号为 XB 。 （2）图中⑥钢筋是构造 筋，直径 10mm，间距为 150 ，布置在板的上层 。④⑦钢筋是两端带有半圆弯钩的 I 级钢筋，布置在板的底层 。 其中⑦钢筋直径为 12mm，在 2400 长的范围内每隔 100 放置一根。④⑦布置在 3 号轴线和 4 号轴线及 C 、D 轴线的板中。 4 / 9 7．已知平面上一条高程为10 的等高线，平面的坡度为i=1：1.5，试作出该平面上四条整数高程的等高线。（参照给定的比例尺，保留计算和作图过程。） 解：i=1：1.5，则 l=1/i=1.5m . 5 / 9 8．已知平面上一条高程为10 的等高线，平面的坡度为i=1：1.5，试作出该平面上四条整数高程的等高线。（参照给定的比例尺，保留计算和作图过程。） 解：i=1：1.5，则l=1/i=1.5m . 9．已知坑底和地面地标高以及各坡面的坡度，试作各坡面与地面、坡面与坡面间的交线。（参照给定的比例尺，保留计算和作图过程。） 解：L1=【-7-（-10）】÷ (1/1) =3M L2=【-7-（-10）】÷（1/2）=6M L3=【-7-（-10）】÷ (1/3) = 9M 6 / 9 10．已知A 处树高3M ， B 处树高4M ，试画出B 处的树高。 11. 已知A 处树高3M ...
