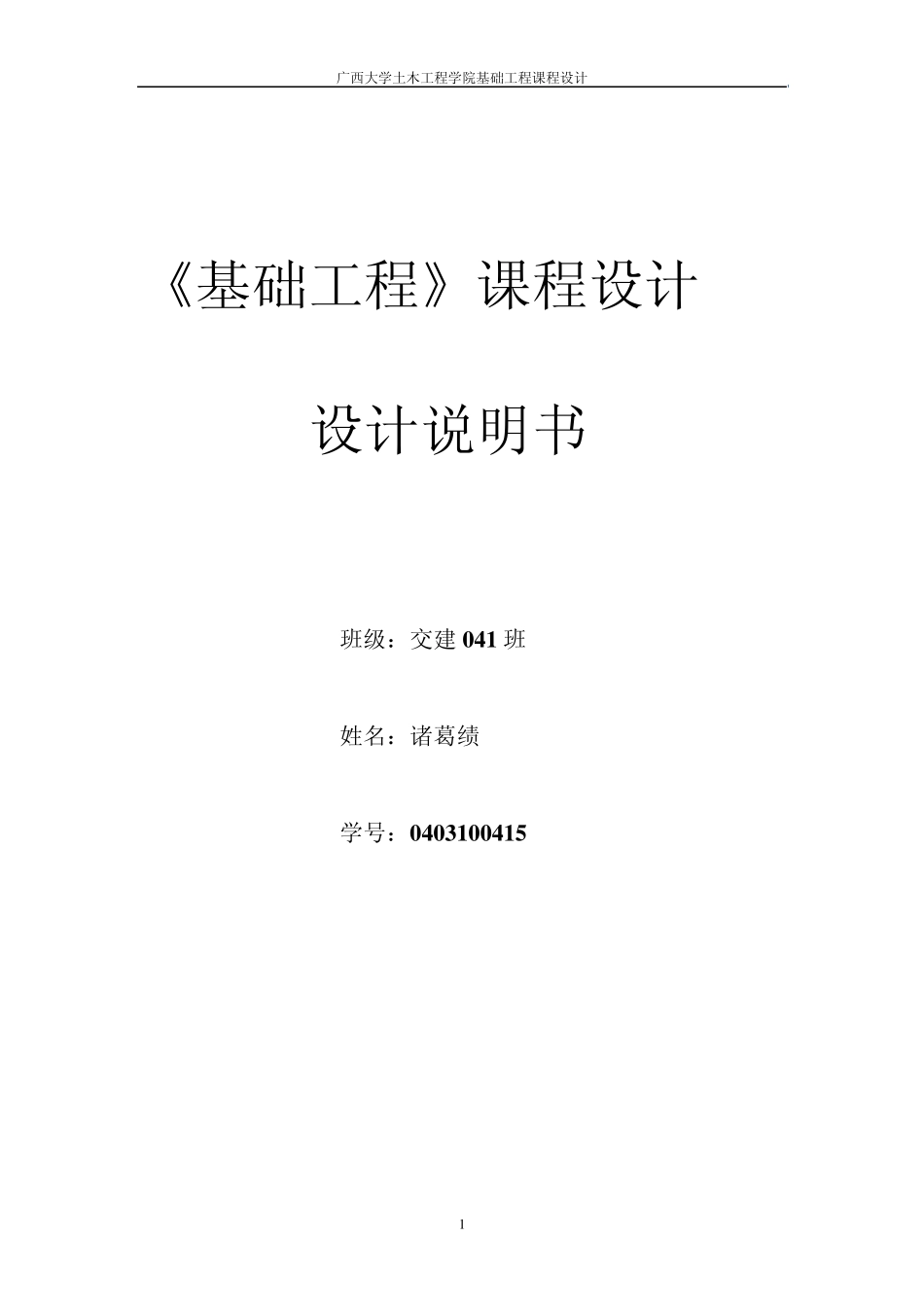

广西大学土木工程学院基础工程课程设计 1 《基础工程》课程设计 设计说明书 班级：交建 0 4 1 班 姓名：诸葛绩 学号：0 4 0 3 1 0 0 4 1 5 广西大学土木工程学院基础工程课程设计 1 一、 设计资料 1、 地质及水文 （1） 河床土质：从地面（河床）至标高32.5m 为软塑粘土，以下为密实粗砂，深度达30 米。 （2） 水文：地面（河床）标高为40.5m ，一般冲刷线标高为38.5m ，最大冲刷线为35.2m ，常水位42.5m 。 2、 土质指标 表1 土质指标 类型 地基系数m（KN/m 4） 极限摩阻力τ（KPa） 内摩擦角ф 容重（扣除浮力）（KN/m 3） 软塑粘土 8×103 30 20º 12 密实粗砂 25×103 110 38º 12 3、 桩 、承 台 尺 寸 与 材 料 规 范 规 定 ：钻 （挖 ）孔 灌 注 的 摩擦桩 中 心 距 不 得 小 于 2.5 倍 成 孔 直 径 ， 所 以取 ： 承 台 尺 寸 ：7.0m ×5.0m×2.0m。 （1） 拟 定 采 用 四 根 桩 ，设计直 径 为1.0m。 （2） 桩 身 及承 台 混 凝 土用 20 号 ，其 受 压 弹 性 模 量 Eh =2.6×104Mpa。 （3） 平 面布 置 图 如 下图 1所 示 ： 图 1 平 面布 置 图 4、 荷载情况 (1)上部为等跨 25m 的 预应力梁桥，混 凝 土桥墩，承 台 顶面上纵桥向荷载为： 恒载及一孔 活载时： ∑N=6103.4KN ∑H=310.25KN (制动力及风力) ∑M=4123.6KN （竖直 力偏心 、制动力、风力等引起的 弯矩） 广西大学土木工程学院基础工程课程设计 1 恒载及二孔活载时 ∑N=6503.24KN （2）桩（直径 1.0m）自重每延米为 78.11154)0.1(2 qKN/m(已扣除浮力) (3) 故,作用在承台底面中心的荷载力为: ∑N=6103.4+(7.0×5.0×2.0×25)=7853.4 KN ∑H=310.25KN ∑M=4123.6+310.25×2.0=4744.1KN•M 恒载及二孔活载时: ∑N=6503.24+(7.0×5.0×2.0×25)=8253.24KN (4)则 拟 定 桩基础采 用冲 抓 钻 孔灌 注 桩基础,为摩 擦 桩。 二、 单 桩容 许 承载力的确 定 根 据 《 公 路 桥 涵 地 基与 基础设计规 范 》 中确 定 单 桩容 许 承载力的经 验 公 式 初 步 反 算 桩的长 度 ， 设该 桩埋 入 最 大冲 刷 线 以 下 深 度 为h， 一 般 冲 刷 线 以 下 深 度 为h3， 则 ： Nh=[P]=21 U∑iil  +λ m0 A{[...
