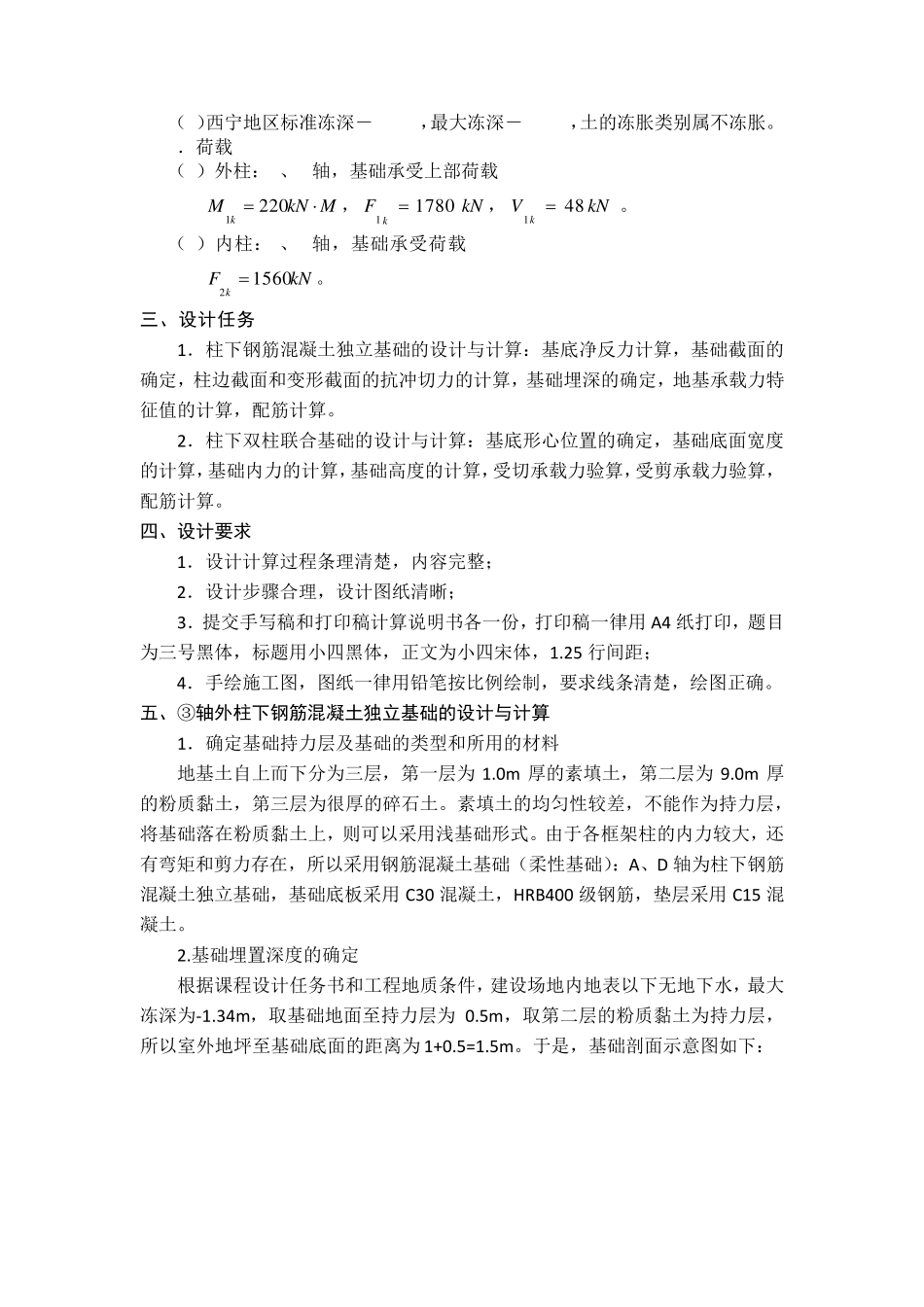

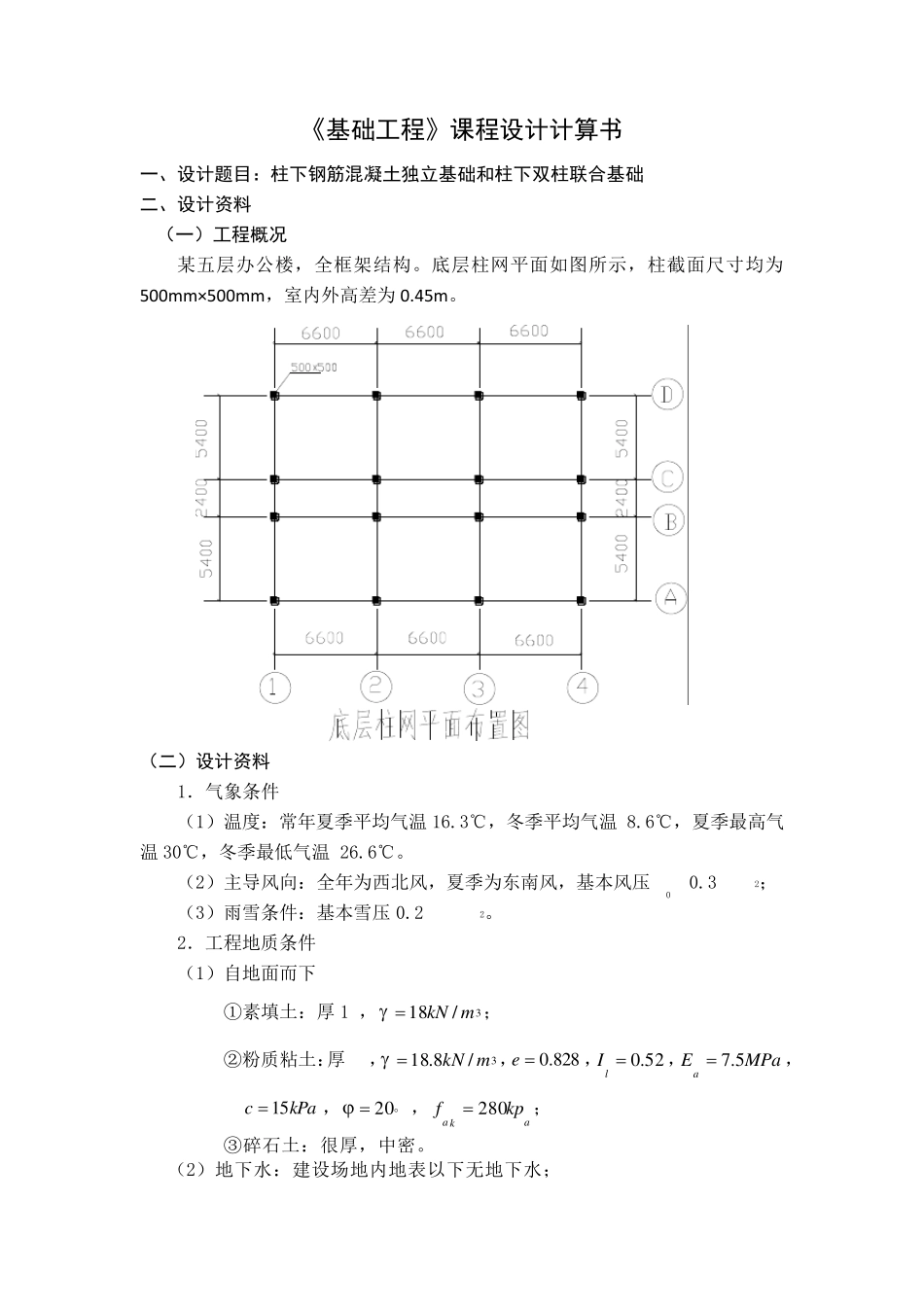

基 础 工 程 课 程 设 计 计 算 书 班级:11 级建筑(1)班 姓名:张金龙 学号:1100506002 《基础工程》课程设计计算书 一、设计题目:柱下钢筋混凝土独立基础和柱下双柱联合基础 二、设计资料 (一)工程概况 某五层办公楼,全框架结构。底层柱网平面如图所示,柱截面尺寸均为500mm×500mm,室内外高差为0.45m。 (二)设计资料 1.气象条件 (1)温度:常年夏季平均气温16.3℃,冬季平均气温-8.6℃,夏季最高气温30℃,冬季最低气温-26.6℃。 (2)主导风向:全年为西北风,夏季为东南风,基本风压 W0=0.35kN/m2; (3)雨雪条件:基本雪压 0.25 kN/m2。 2.工程地质条件 (1)自地面而下 ①素填土:厚 1m,3/1 8mkN; ②粉质粘土:厚 9m,3/8.1 8mkN,8 2 8.0e,5 2.0lI, MPaEa5.7,kPac1 5,2 0 ,akakpf2 8 0; ③碎石土:很厚,中密。 (2)地下水:建设场地内地表以下无地下水; (3)西宁地区标准冻深-1.16m,最大冻深-1.34m,土的冻胀类别属不冻胀。 3.荷载 (1)外柱:A、D轴,基础承受上部荷载 MkNMk 2201,kNVkNFkk48178011,。 (2)内柱:B、C轴,基础承受荷载 kNFk15602 。 三、设计任务 1.柱下钢筋混凝土独立基础的设计与计算:基底净反力计算,基础截面的确定,柱边截面和变形截面的抗冲切力的计算,基础埋深的确定,地基承载力特征值的计算,配筋计算。 2.柱下双柱联合基础的设计与计算:基底形心位置的确定,基础底面宽度的计算,基础内力的计算,基础高度的计算,受切承载力验算,受剪承载力验算,配筋计算。 四、设计要求 1.设计计算过程条理清楚,内容完整; 2.设计步骤合理,设计图纸清晰; 3.提交手写稿和打印稿计算说明书各一份,打印稿一律用 A4 纸打印,题目为三号黑体,标题用小四黑体,正文为小四宋体,1.25 行间距; 4.手绘施工图,图纸一律用铅笔按比例绘制,要求线条清楚,绘图正确。 五、③轴外柱下钢筋混凝土独立基础的设计与计算 1.确定基础持力层及基础的类型和所用的材料 地基土自上而下分为三层,第一层为 1.0m 厚的素填土,第二层为 9.0m 厚的粉质黏土,第三层为很厚的碎石土。素填土的均匀性较差,不能作为持力层,将基础落在粉质黏土上,则可以采用浅基础形式。由于各框架柱的内力较大,还有弯矩和剪力存在,所以采用钢筋混凝土基础(柔性基础):A、D 轴为柱下钢筋混凝土独立...
