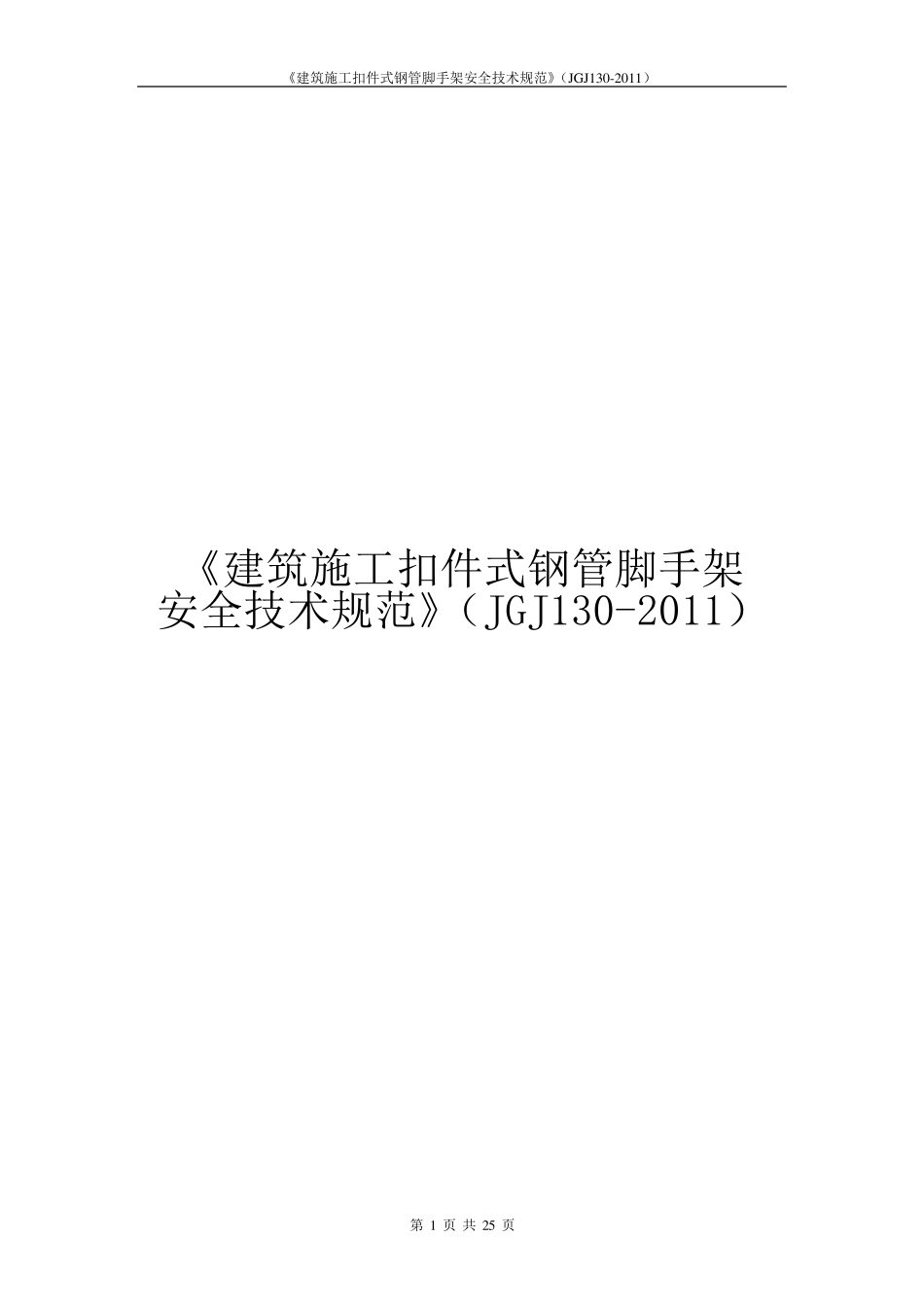

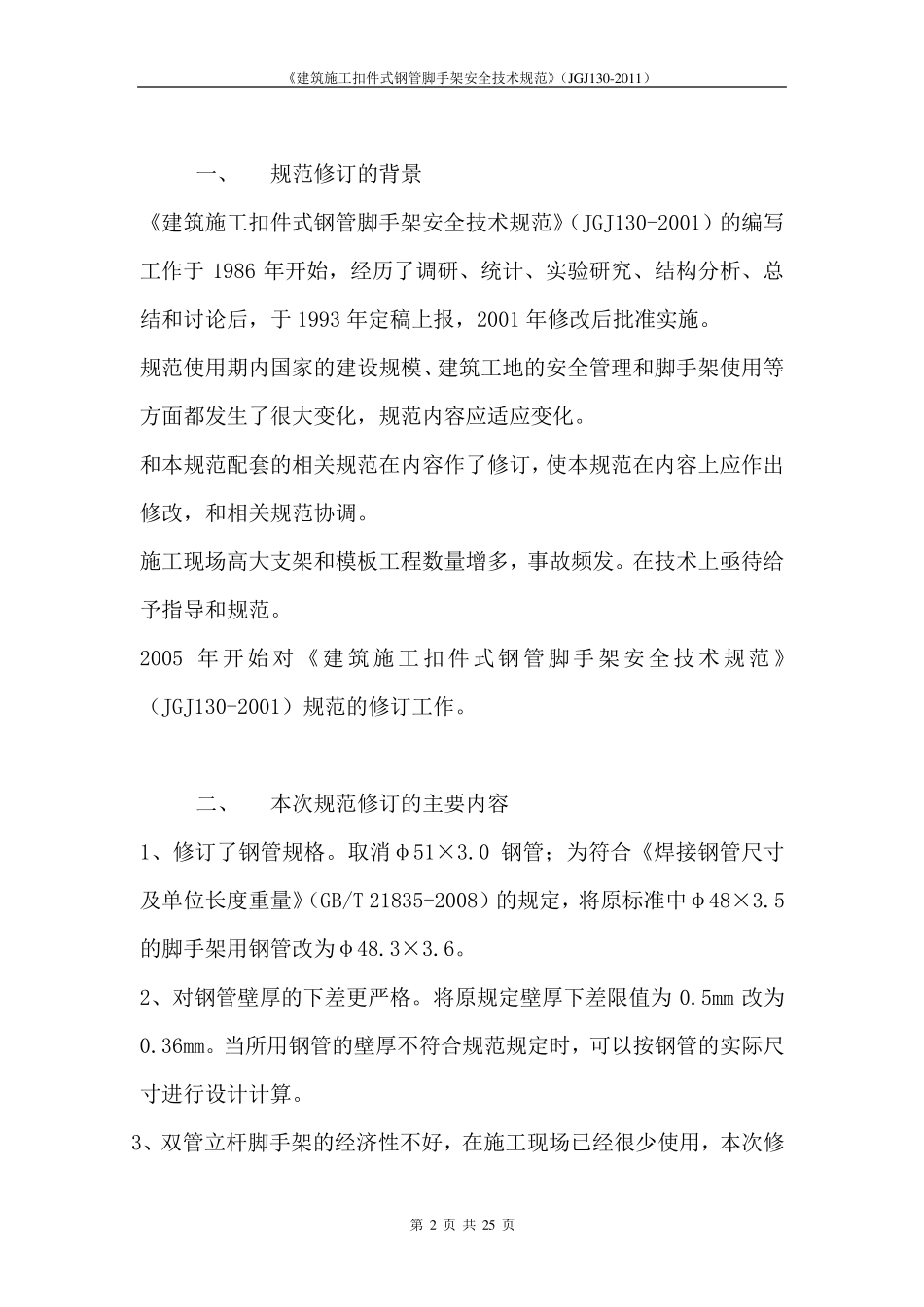

《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011) 第 1 页 共 25 页 《建筑施工扣件式钢管脚手架 安全技术规范》(JGJ130-2011) 《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011) 第 2 页 共 25 页 一、 规范修订的背景 《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)的编写工作于1986 年开始,经历了调研、统计、实验研究、结构分析、总结和讨论后,于1993 年定稿上报,2001 年修改后批准实施。 规范使用期内国家的建设规模、建筑工地的安全管理和脚手架使用等方面都发生了很大变化,规范内容应适应变化。 和本规范配套的相关规范在内容作了修订,使本规范在内容上应作出修改,和相关规范协调。 施工现场高大支架和模板工程数量增多,事故频发。在技术上亟待给予指导和规范。 2005 年开始对《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)规范的修订工作。 二、 本次规范修订的主要内容 1、修订了钢管规格。取消φ51×3.0 钢管;为符合《焊接钢管尺寸及单位长度重量》(GB/T 21835-2008)的规定,将原标准中φ48×3.5的脚手架用钢管改为φ48.3×3.6。 2、对钢管壁厚的下差更严格。将原规定壁厚下差限值为0.5mm 改为0.36mm。当所用钢管的壁厚不符合规范规定时,可以按钢管的实际 尺寸进 行 设计计算 。 3、双 管立 杆 脚手架的经济 性 不好 ,在施工现场已 经很少 使用,本次修 《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011) 第 3 页 共 25 页 订中予以取消。 4、脚手架柔性连墙件的做法粗糙,可靠性差,不符合安全要求,本次修订中予以取消。 5、与建筑结构荷载规范的内容统一。将作用于脚手架上的水平风荷载标准值的计算公式形式由:wk=0.7μz·μs·w0(w0取n=50)修改为: wk=μz·μs·w0(w0取n=10)。 6、将荷载效应组合表中的可变荷载组合系数由0.85 提高为 0.9。 7、将连墙件约束脚手架平面外变形所产生的轴向力由单排架取3kN改为 2kN,双排架取5kN 改为 3kN ; 表 4.3.1 荷载效应组合 计算项目 荷载效应组合 纵向、横向水平杆强度与变形 永久荷载+施工荷载 脚手架立杆地基承载力 型钢悬挑梁的强度、稳定与变形 ○1 永久荷载+施工荷载 ○2 永久荷载+0.9(施工荷载+风荷载) 立杆稳定 ○1 永久荷载+可变荷载(不含风荷载) ○2 永久荷载+0.9(可不荷载+风荷载) 连墙件强度与稳定 单排架,风荷...
