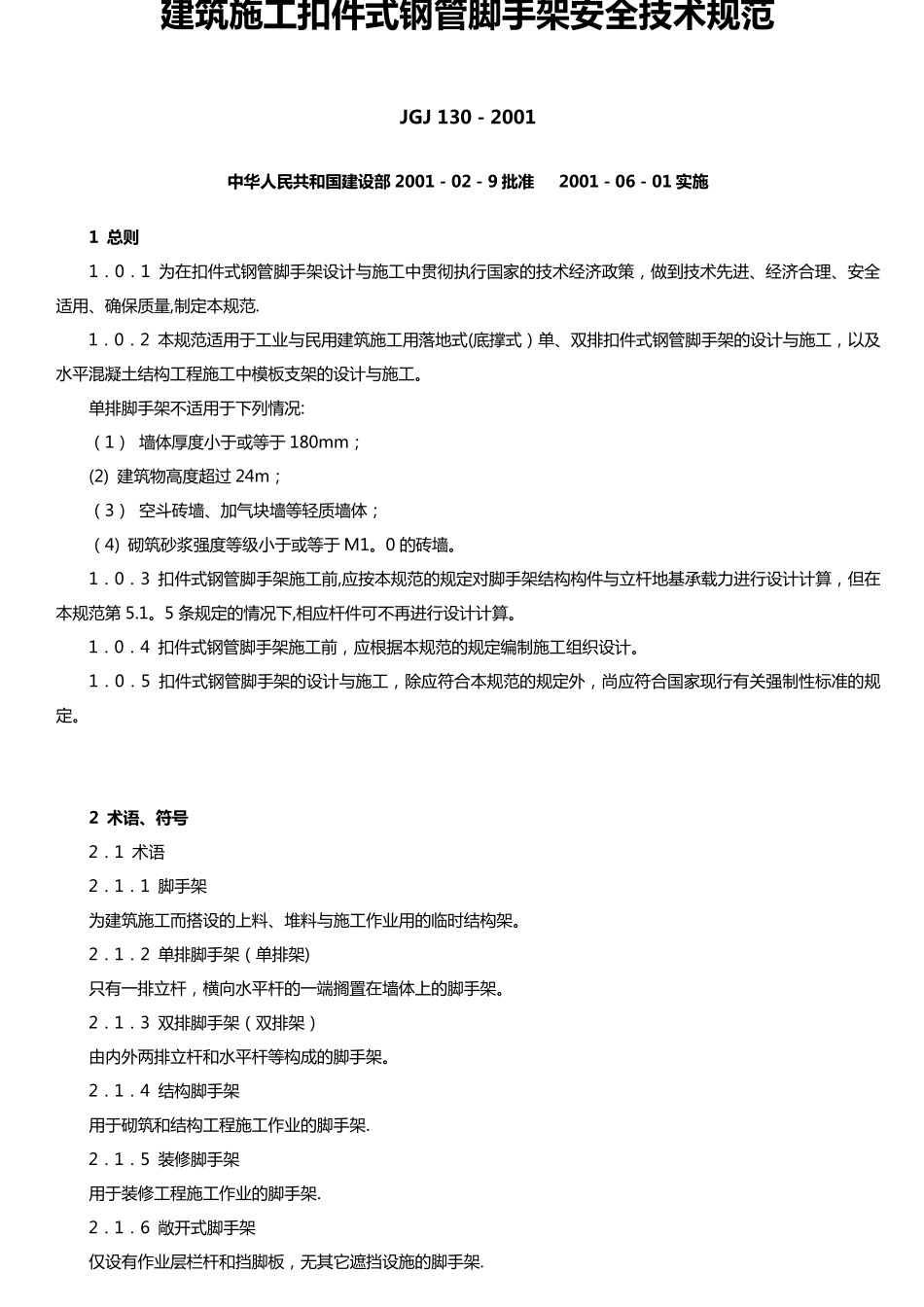

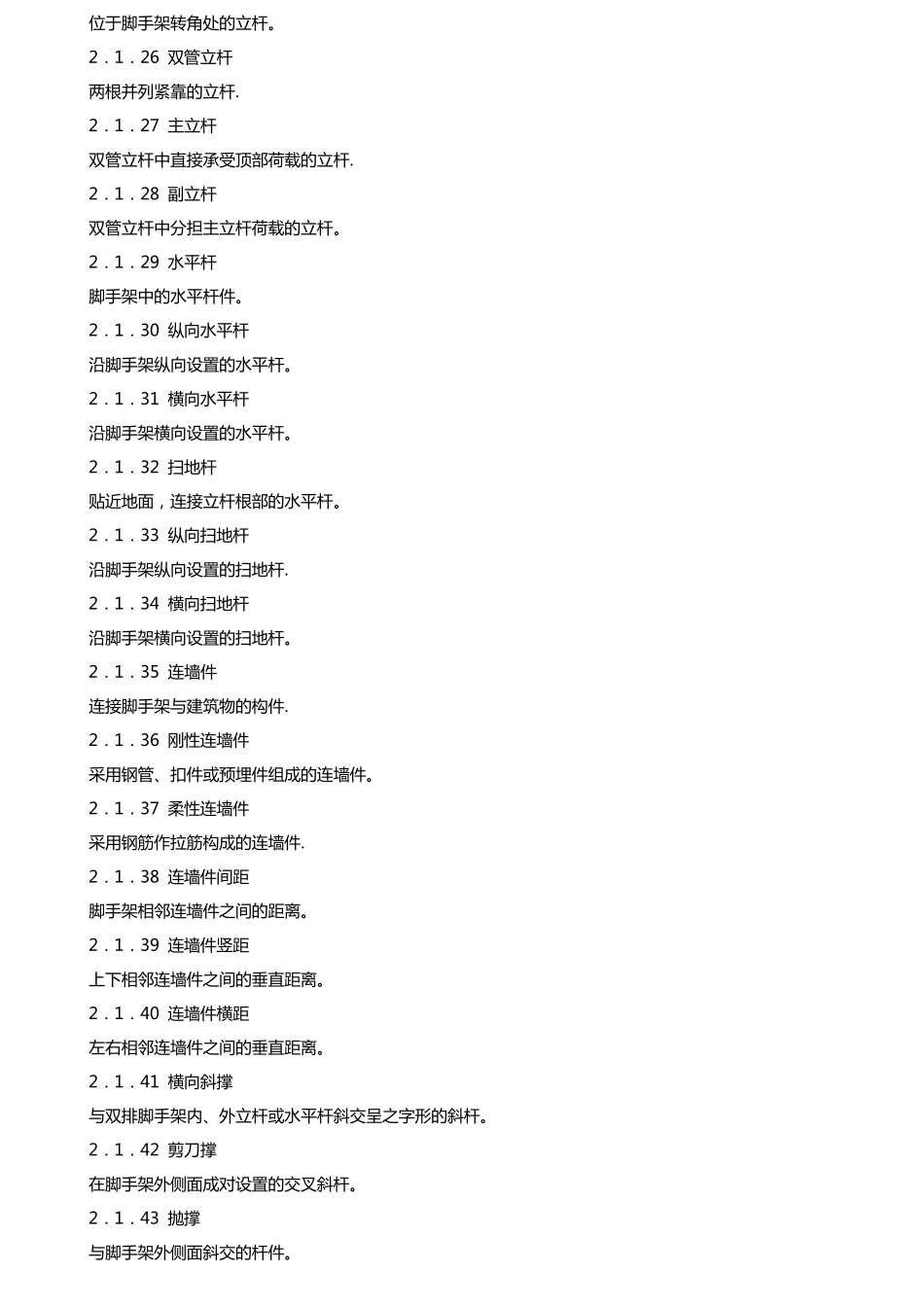

建 筑 施 工 扣 件 式 钢 管 脚 手 架 安 全 技 术 规 范 JGJ 130- 2001 中 华 人 民 共 和 国 建 设 部 2001- 02- 9 批 准 2001- 06- 01 实 施 1 总 则 1. 0. 1 为 在 扣 件 式 钢 管 脚 手 架 设 计 与 施 工 中 贯 彻 执 行 国 家 的 技 术 经 济 政 策 , 做 到 技 术 先 进 、经 济 合理、安全适用、确保质量,制定本规范. 1. 0. 2 本规范适用于工 业与 民用建筑施 工 用落地式 (底撑式 )单、双排扣 件 式 钢 管 脚 手 架 的 设 计 与 施 工 , 以及水平混凝土结构工 程施 工 中 模板支架 的 设 计 与 施 工 。 单排脚 手 架 不适用于下列情况: (1) 墙体厚度小于或等于 180mm; (2) 建筑物高度超过 24m; (3) 空斗砖墙、加气块墙等轻质墙体; (4) 砌筑砂浆强度等级小于或等于 M1。0 的 砖墙。 1. 0. 3 扣 件 式 钢 管 脚 手 架 施 工 前,应按本规范的 规定对脚 手 架 结构构件 与 立杆地基承载力进 行 设 计 计 算, 但在本规范第 5.1。5 条规定的 情况下,相应杆件 可不再进 行 设 计 计 算。 1. 0. 4 扣 件 式 钢 管 脚 手 架 施 工 前, 应根据本规范的 规定编制施 工 组 织 设 计 。 1. 0. 5 扣 件 式 钢 管 脚 手 架 的 设 计 与 施 工 , 除 应符 合本规范的 规定外 , 尚 应符 合国 家 现 行 有 关 强制性 标 准 的 规定。 2 术 语 、符号 2. 1 术 语 2. 1. 1 脚 手 架 为 建筑施 工 而 搭 设 的 上 料 、堆 料 与 施 工 作 业用的 临 时 结构架 。 2. 1. 2 单排脚 手 架 (单排架 ) 只 有 一 排立杆, 横 向 水平杆的 一 端 搁 置 在 墙体上 的 脚 手 架 。 2. 1. 3 双排脚 手 架 (双排架 ) 由 内 外 两 排立杆和 水平杆等构成 的 脚 手 架 。 2. 1. 4 结构脚 手 架 用于砌筑和 结构工 程施 工 作 业的 脚 手 架 . 2. 1. 5 装 修 脚 手 架 用于装 修 工 程施 工 作 业的 脚 手 架 . 2. 1. 6 敞 开 式 脚 手 架 仅 设 有 作 业层 栏 杆和 挡 脚 板, 无 其 它 遮 挡 设 施 的 脚 手 架 . 2. ...
