低压配电柜招标技术要求

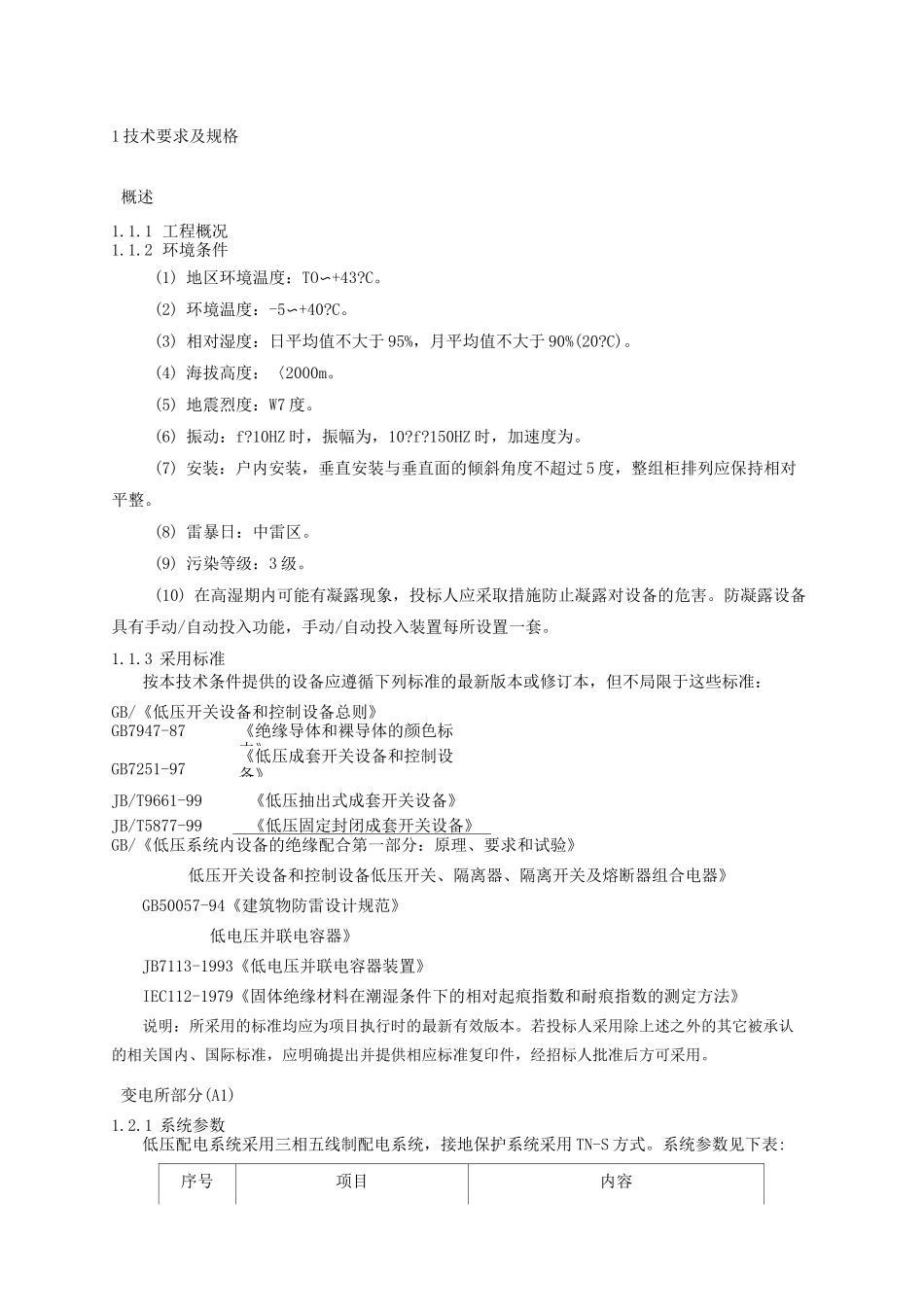

低压配电柜招标技术要求_第1页
1/17

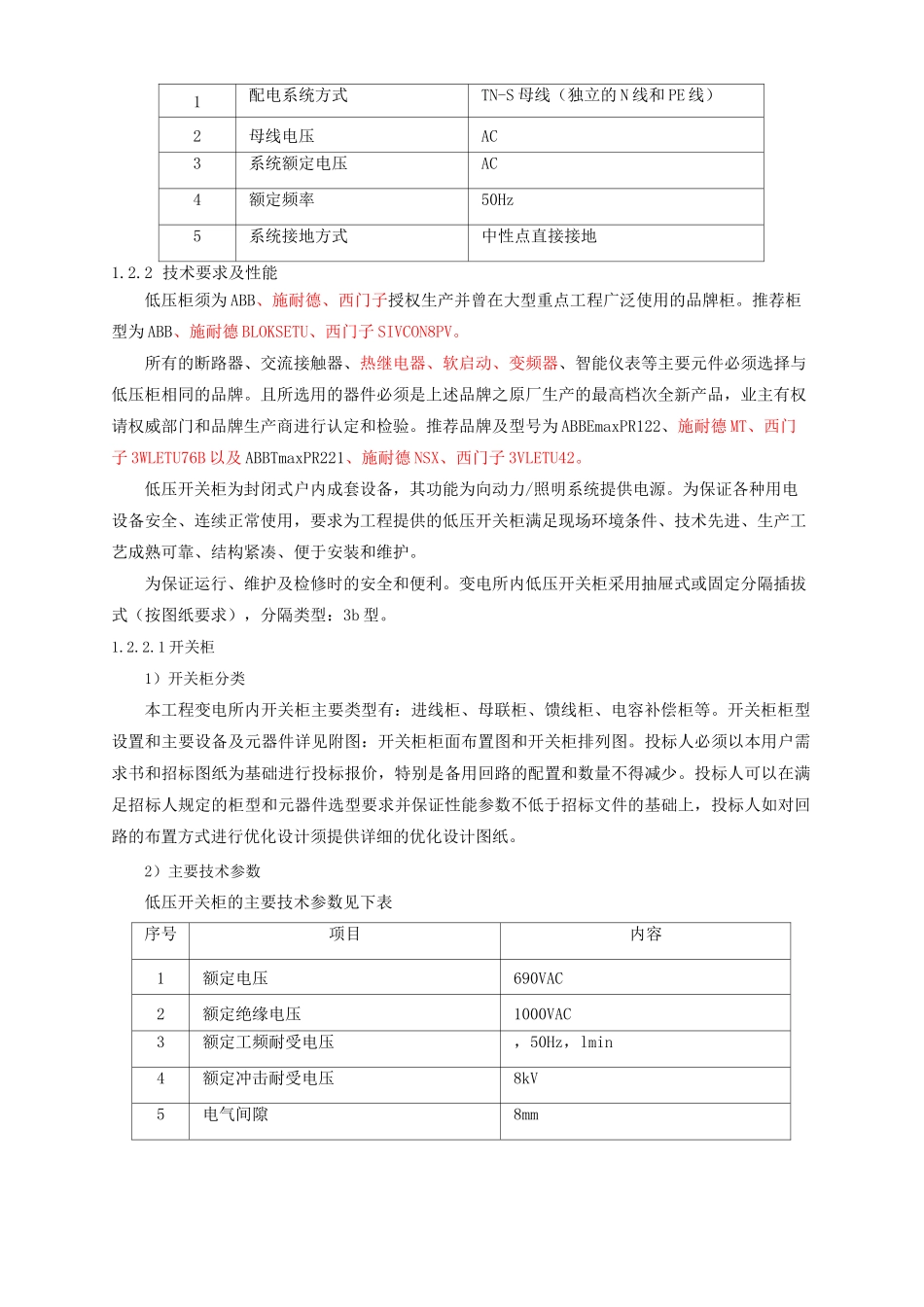

低压配电柜招标技术要求_第2页
2/17

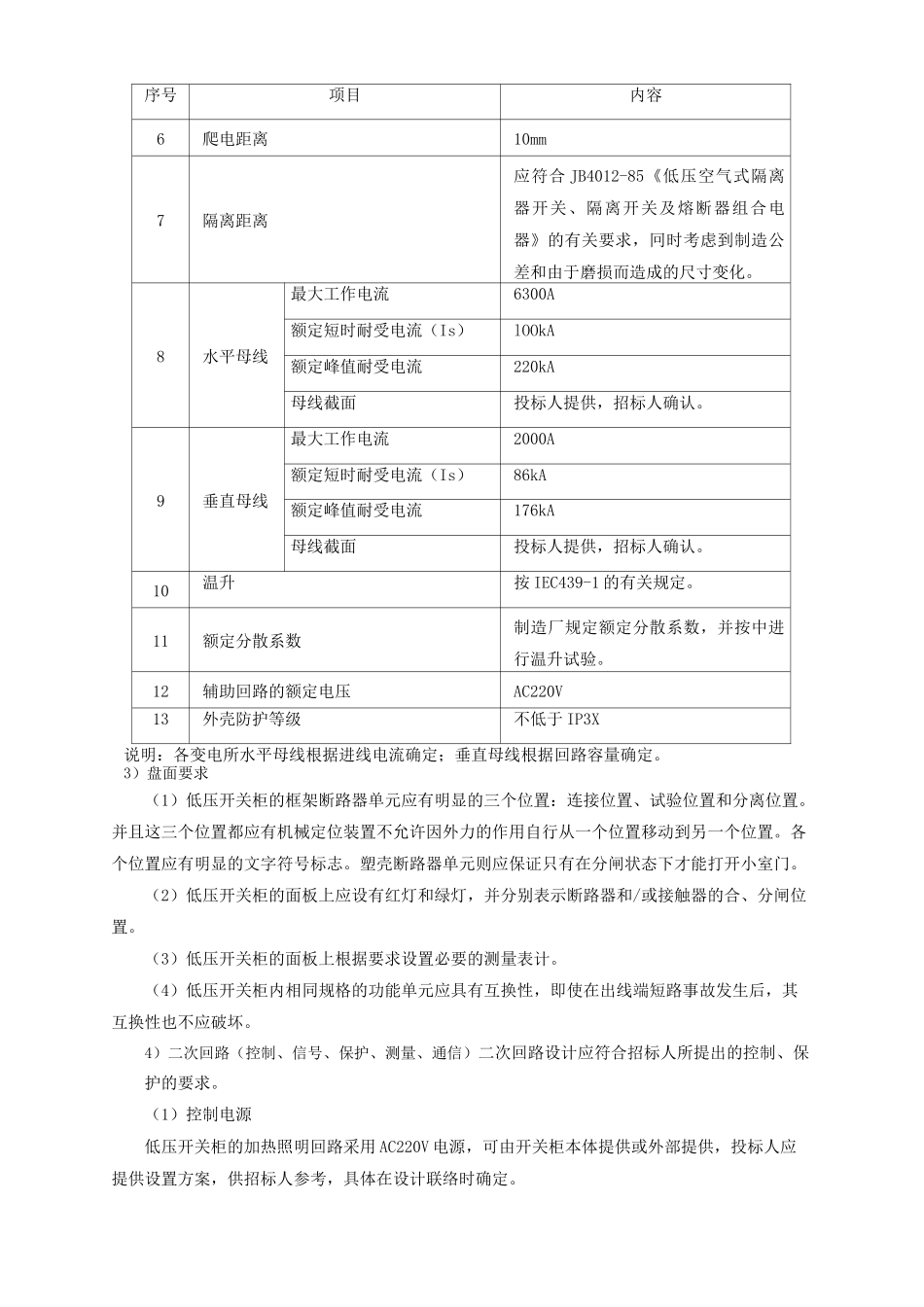

低压配电柜招标技术要求_第3页
3/17
1 技术要求及规格概述1.1.1 工程概况1.1.2 环境条件(1) 地区环境温度:TO〜+43?C。(2) 环境温度:-5〜+40?C。(3) 相对湿度:日平均值不大于 95%,月平均值不大于 90%(20?C)。(4) 海拔高度:〈2000m。(5) 地震烈度:W7 度。(6) 振动:f?10HZ 时,振幅为,10?f?150HZ 时,加速度为。(7) 安装:户内安装,垂直安装与垂直面的倾斜角度不超过 5 度,整组柜排列应保持相对平整。(8) 雷暴日:中雷区。(9) 污染等级:3 级。(10) 在高湿期内可能有凝露现象,投标人应采取措施防止凝露对设备的危害。防凝露设备具有手动/自动投入功能,手动/自动投入装置每所设置一套。1.1.3 采用标准按本技术条件提供的设备应遵循下列标准的最新版本或修订本,但不局限于这些标准:GB/《低压开关设备和控制设备总则》GB7947-87《绝缘导体和裸导体的颜色标志》GB7251-97《低压成套开关设备和控制设备》JB/T9661-99《低压抽出式成套开关设备》JB/T5877-99《低压固定封闭成套开关设备》GB/《低压系统内设备的绝缘配合第一部分:原理、要求和试验》低压开关设备和控制设备低压开关、隔离器、隔离开关及熔断器组合电器》GB50057-94《建筑物防雷设计规范》低电压并联电容器》JB7113-1993《低电压并联电容器装置》IEC112-1979《固体绝缘材料在潮湿条件下的相对起痕指数和耐痕指数的测定方法》说明:所采用的标准均应为项目执行时的最新有效版本。若投标人采用除上述之外的其它被承认的相关国内、国际标准,应明确提出并提供相应标准复印件,经招标人批准后方可采用。变电所部分(A1)1.2.1 系统参数低压配电系统采用三相五线制配电系统,接地保护系统采用 TN-S 方式。系统参数见下表:序号项目内容1配电系统方式TN-S 母线(独立的 N 线和 PE 线)2母线电压AC3系统额定电压AC4额定频率50Hz5系统接地方式中性点直接接地1.2.2 技术要求及性能低压柜须为 ABB、施耐德、西门子授权生产并曾在大型重点工程广泛使用的品牌柜。推荐柜型为 ABB、施耐德 BLOKSETU、西门子 SIVCON8PV。所有的断路器、交流接触器、热继电器、软启动、变频器、智能仪表等主要元件必须选择与低压柜相同的品牌。且所选用的器件必须是上述品牌之原厂生产的最高档次全新产品,业主有权请权威部门和品牌生产商进行认定和检验。推荐品牌及型号为 ABBEmaxPR122、施耐德 MT、西门子 3WLETU76B 以及 ABBTmaxPR221、施耐德 NSX、西门子 3VLETU42。低压开关柜为封闭式户内成套设备,...
