风管阻力计算总结

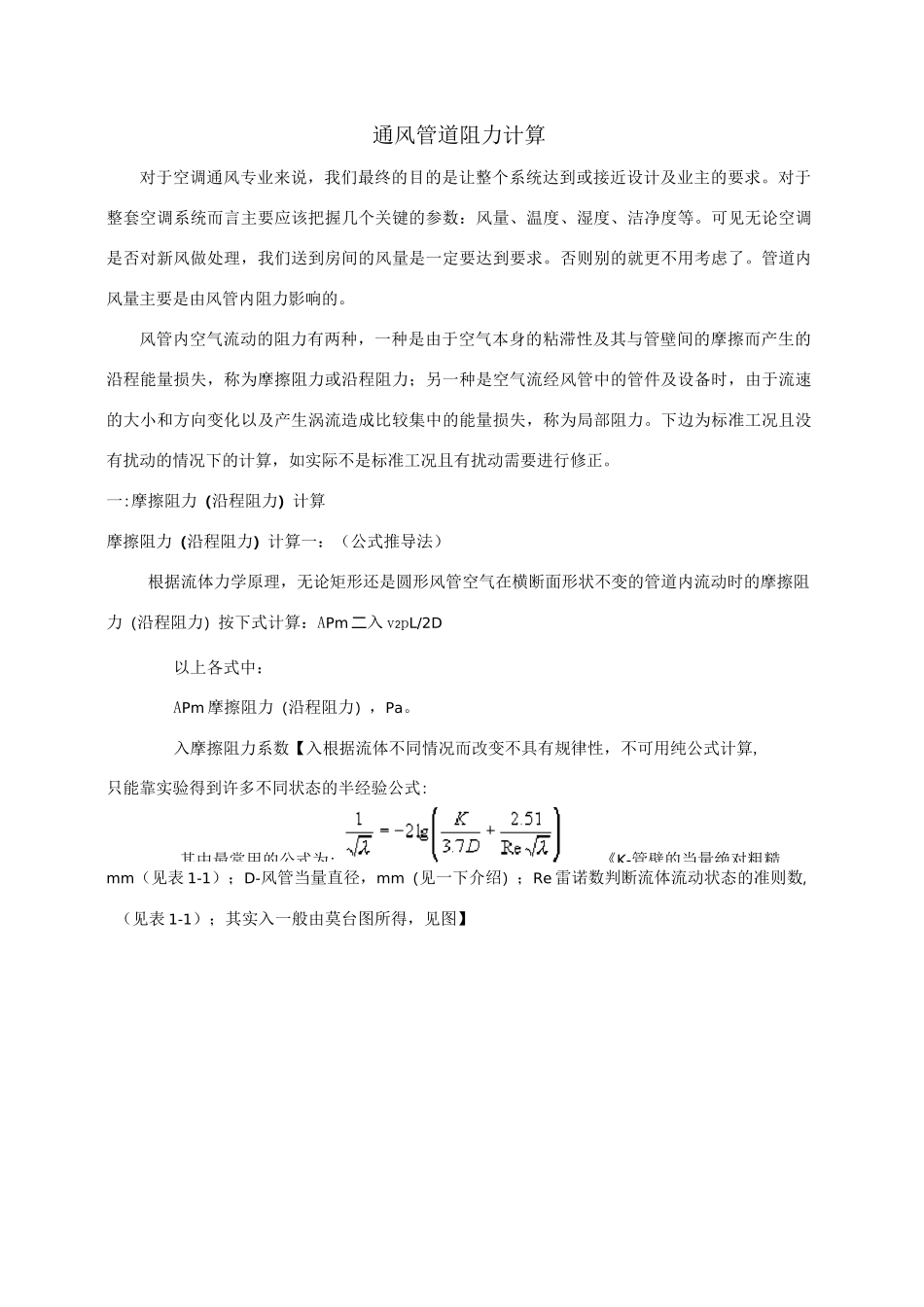

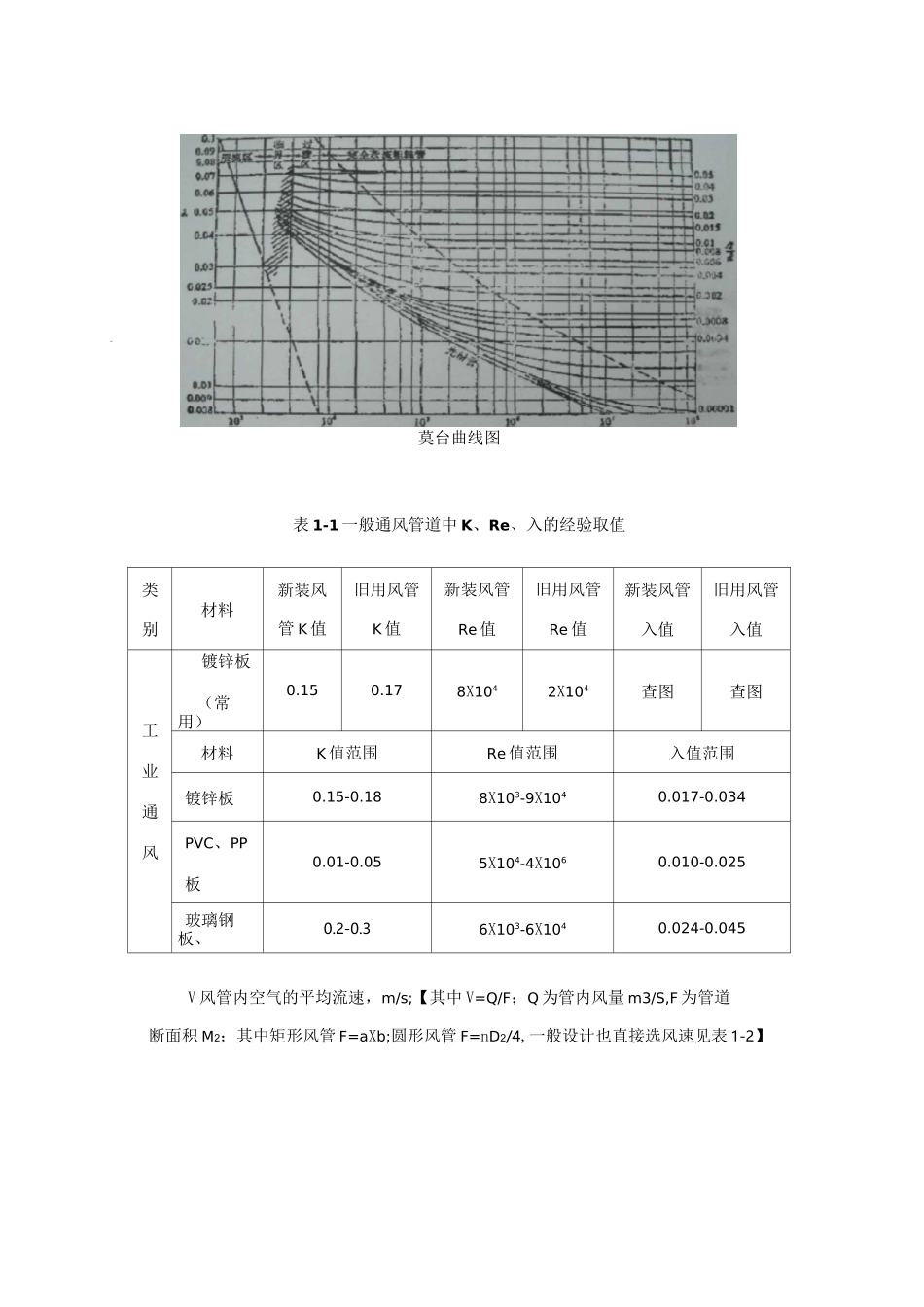

《K-管壁的当量绝对粗糙通风管道阻力计算对于空调通风专业来说，我们最终的目的是让整个系统达到或接近设计及业主的要求。对于整套空调系统而言主要应该把握几个关键的参数：风量、温度、湿度、洁净度等。可见无论空调是否对新风做处理，我们送到房间的风量是一定要达到要求。否则别的就更不用考虑了。管道内风量主要是由风管内阻力影响的。风管内空气流动的阻力有两种，一种是由于空气本身的粘滞性及其与管壁间的摩擦而产生的沿程能量损失，称为摩擦阻力或沿程阻力；另一种是空气流经风管中的管件及设备时，由于流速的大小和方向变化以及产生涡流造成比较集中的能量损失，称为局部阻力。下边为标准工况且没有扰动的情况下的计算，如实际不是标准工况且有扰动需要进行修正。一:摩擦阻力（沿程阻力）计算摩擦阻力（沿程阻力）计算一：（公式推导法）根据流体力学原理，无论矩形还是圆形风管空气在横断面形状不变的管道内流动时的摩擦阻力（沿程阻力）按下式计算：APm 二入 v2pL/2D以上各式中：APm 摩擦阻力（沿程阻力），Pa。入摩擦阻力系数【入根据流体不同情况而改变不具有规律性，不可用纯公式计算,只能靠实验得到许多不同状态的半经验公式:mm（见表 1-1）；D-风管当量直径，mm（见一下介绍）；Re 雷诺数判断流体流动状态的准则数,（见表 1-1）；其实入一般由莫台图所得，见图】其中最常用的公式为:-Wlyaoc0 触立Q-OftHc.os-ofti莫台曲线图表 1-1 一般通风管道中 K、Re、入的经验取值类别材料新装风管 K 值旧用风管K 值新装风管Re 值旧用风管Re 值新装风管入值旧用风管入值工业通风镀锌板（常用）0.150.178X1042X104查图查图材料K 值范围Re 值范围入值范围镀锌板0.15-0.188X103-9X1040.017-0.034PVC、PP板0.01-0.055X104-4X1060.010-0.025玻璃钢板、0.2-0.36X103-6X1040.024-0.045V 风管内空气的平均流速，m/s;【其中 V=Q/F；Q 为管内风量 m3/S,F 为管道断面积 M2；其中矩形风管 F=aXb;圆形风管 F=nD2/4,一般设计也直接选风速见表 1-2】表 1-2 一般通风系统中常用空气流速（m/s）类另风管材料干管支管室内进风口室内回风口新空气入口工业建筑通风薄钢板6--142--81.5—3.52.5—3.55.5--6.5P 空气的密度，Kg/m3;【在压力 B°=101.3kPa、温度 t°=20°C、一般情况下取 P=1.205Kg/m3;见表 1-3】表 1-3 标准大气压、不同温度下的空气密度（°C）温度（°C）密度（Kg/m3）温度（°C）密度（Kg/m3）01.239351.14651....
