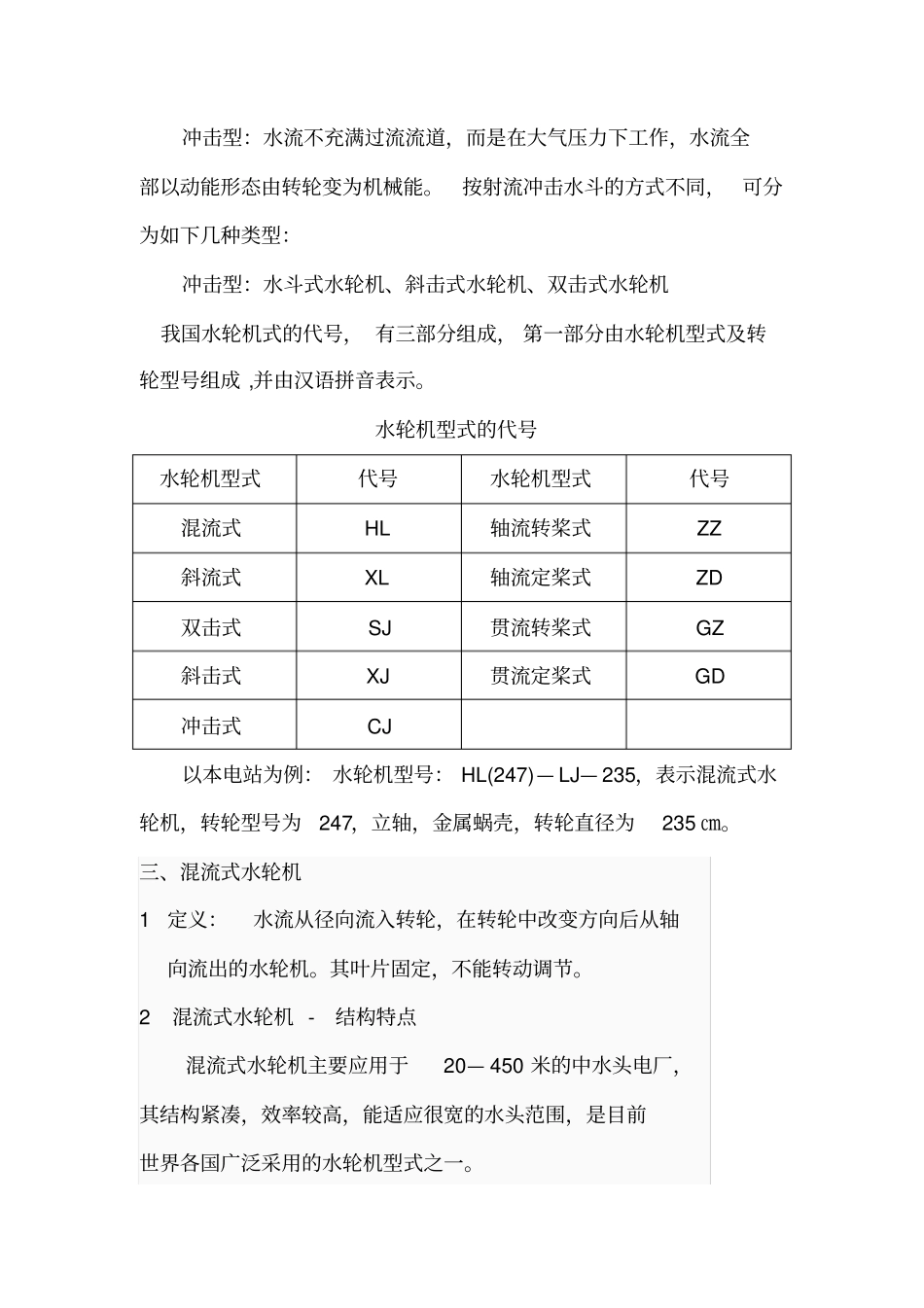

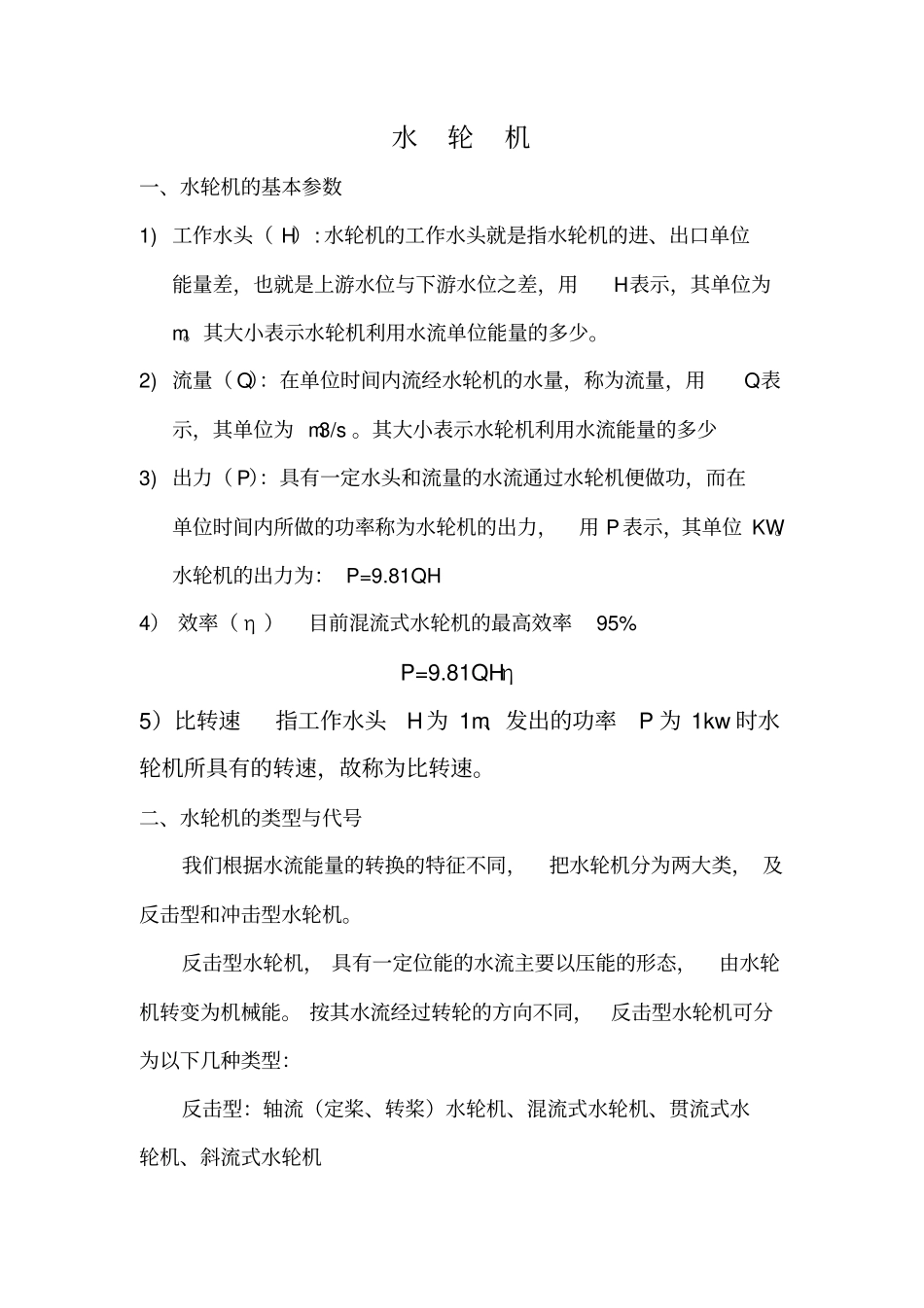

水轮机一、水轮机的基本参数1) 工作水头（ H）: 水轮机的工作水头就是指水轮机的进、出口单位能量差，也就是上游水位与下游水位之差，用H表示，其单位为m。其大小表示水轮机利用水流单位能量的多少。2) 流量（ Q）：在单位时间内流经水轮机的水量，称为流量，用Q表示，其单位为 m3/s 。其大小表示水轮机利用水流能量的多少3) 出力（ P）：具有一定水头和流量的水流通过水轮机便做功，而在单位时间内所做的功率称为水轮机的出力，用 P表示，其单位 KW。水轮机的出力为： P=9.81QH 4） 效率（ η ）目前混流式水轮机的最高效率95% P=9.81QHη5）比转速指工作水头H为 1m、发出的功率P 为 1kw 时水轮机所具有的转速，故称为比转速。二、水轮机的类型与代号我们根据水流能量的转换的特征不同，把水轮机分为两大类， 及反击型和冲击型水轮机。反击型水轮机， 具有一定位能的水流主要以压能的形态，由水轮机转变为机械能。 按其水流经过转轮的方向不同，反击型水轮机可分为以下几种类型：反击型：轴流（定桨、转桨）水轮机、混流式水轮机、贯流式水轮机、斜流式水轮机冲击型：水流不充满过流流道，而是在大气压力下工作，水流全部以动能形态由转轮变为机械能。按射流冲击水斗的方式不同，可分为如下几种类型：冲击型：水斗式水轮机、斜击式水轮机、双击式水轮机我国水轮机式的代号， 有三部分组成， 第一部分由水轮机型式及转轮型号组成 ,并由汉语拼音表示。水轮机型式的代号水轮机型式代号水轮机型式代号混流式HL 轴流转桨式ZZ 斜流式XL 轴流定桨式ZD 双击式SJ 贯流转桨式GZ 斜击式XJ 贯流定桨式GD 冲击式CJ 以本电站为例： 水轮机型号： HL(247)— LJ— 235，表示混流式水轮机，转轮型号为247，立轴，金属蜗壳，转轮直径为235 ㎝。三、混流式水轮机1定义：水流从径向流入转轮，在转轮中改变方向后从轴向流出的水轮机。其叶片固定，不能转动调节。2 混流式水轮机 - 结构特点混流式水轮机主要应用于20— 450 米的中水头电厂，其结构紧凑，效率较高，能适应很宽的水头范围，是目前世界各国广泛采用的水轮机型式之一。当水流经过这种水轮机工作轮时，它以辐向进入、 轴向流出，所以也称为辐向轴流式水轮机。水流流经转轮是径向式的，导出机构为径向式的，导叶开度可随负荷的改变而进行调节， 转轮是由上冠、 下环及固定在其中间的一定数量流线型叶片所组成。 混流式水轮机， 水流从四周径向流入转轮，然...
