水龙头生产流水线测试装配工序卡示范脸盆

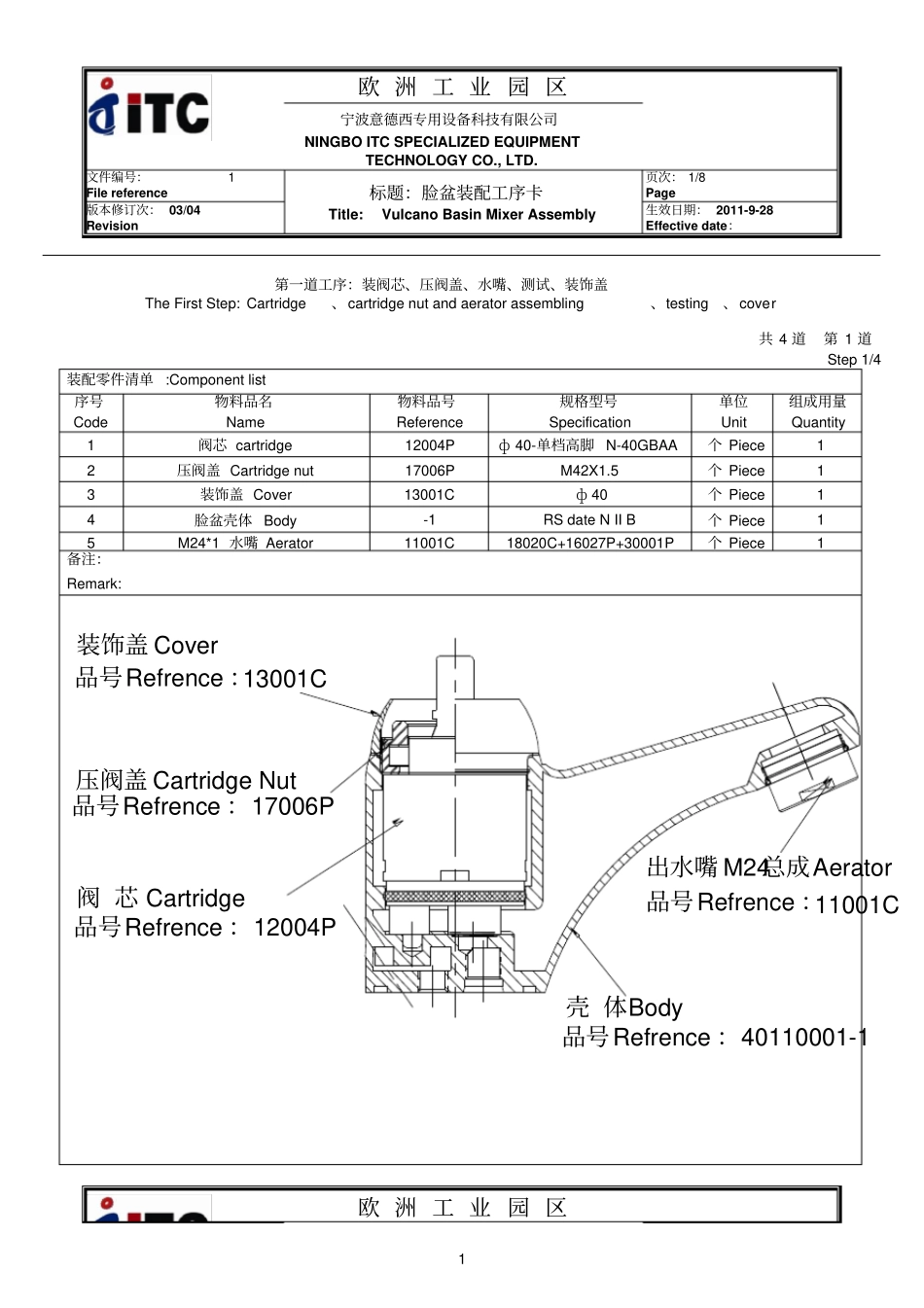

水龙头生产流水线测试装配工序卡示范脸盆_第1页
1/8

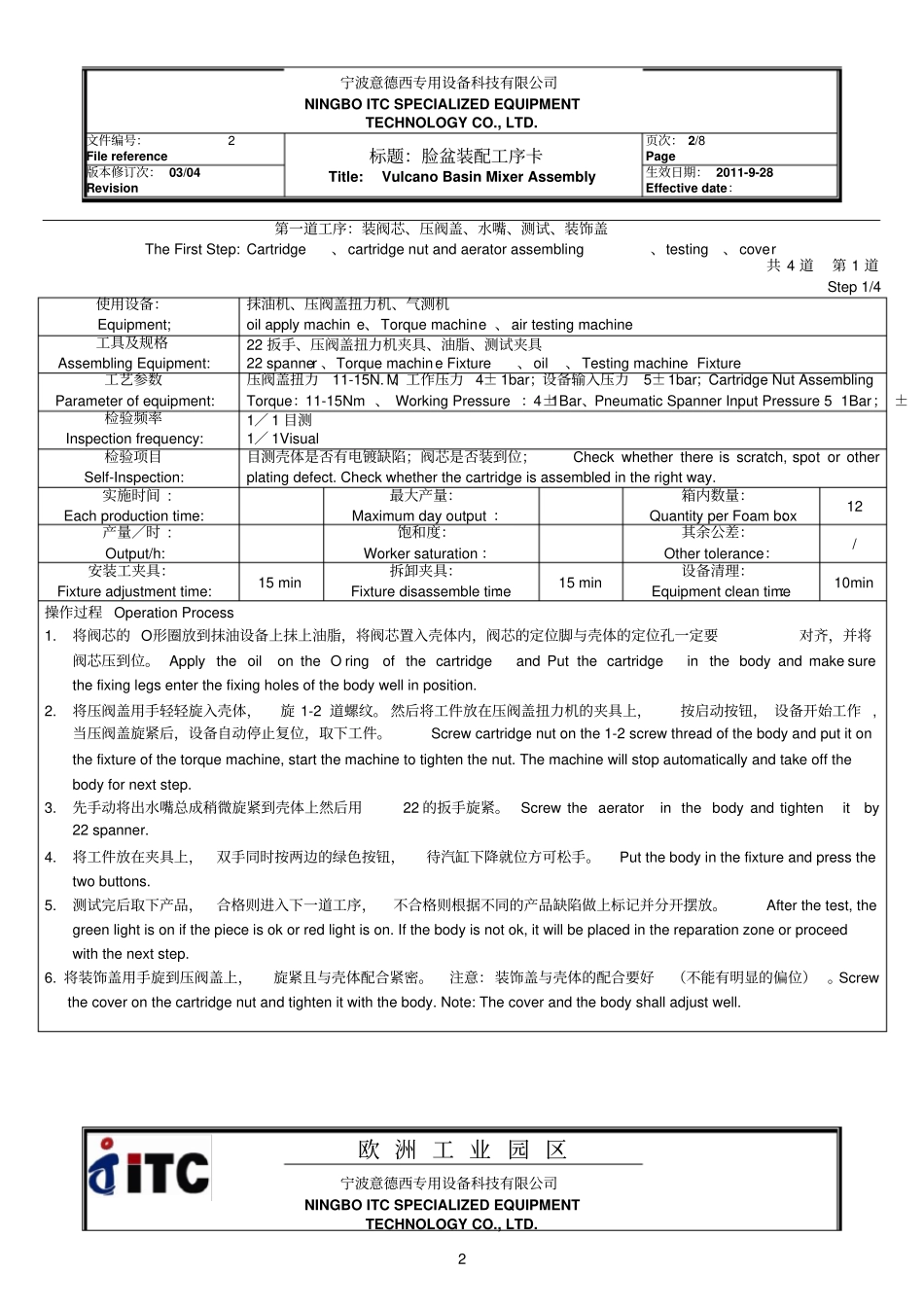

水龙头生产流水线测试装配工序卡示范脸盆_第2页
2/8
水龙头生产流水线测试装配工序卡示范脸盆_第3页
3/8
1 第一道工序:装阀芯、压阀盖、水嘴、测试、装饰盖The First Step: Cartridge 、cartridge nut and aerator assembling 、testing、cover共 4 道第 1 道Step 1/4 装配零件清单 :Component list 序号Code 物料品名Name 物料品号Reference 规格型号Specification 单位Unit 组成用量Quantity 1 阀芯 cartridge 12004P ф 40-单档高脚 N-40GBAA 个 Piece 1 2 压阀盖 Cartridge nut 17006P M42X1.5 个 Piece 1 3 装饰盖 Cover 13001C ф 40 个 Piece 1 4 脸盆壳体 Body -1 RS date N II B 个 Piece 1 5 M24*1 水嘴 Aerator 11001C 18020C+16027P+30001P 个 Piece 1 备注:Remark: 13001C装饰盖 Cover品号Refrence :品号Refrence :40110001-1壳 体Body品号Refrence :12004P阀 芯 Cartridge品号Refrence :17006P压阀盖 Cartridge Nut11001C出水嘴 M24总成Aerator品号Refrence :欧 洲 工 业 园 区宁波意德西专用设备科技有限公司NINGBO ITC SPECIALIZED EQUIPMENT TECHNOLOGY CO., LTD. 文件编号:1File reference 标题:脸盆装配工序卡Title: Vulcano Basin Mixer Assembly 页次: 1/8Page 版本修订次: 03/04 Revision 生效日期: 2011-9-28 Effective date:欧 洲 工 业 园 区2 第一道工序:装阀芯、压阀盖、水嘴、测试、装饰盖The First Step: Cartridge 、cartridge nut and aerator assembling 、testing、cover共 4 道第 1 道Step 1/4 使用设备:Equipment; 抹油机、压阀盖扭力机、气测机oil apply machin e、Torque machine 、air testing machine工具及规格Assembling Equipment: 22 扳手、压阀盖扭力机夹具、油脂、测试夹具22 spanner 、Torque machine Fixture 、oil 、Testing machine Fixture 工艺参数Parameter of equipment: 压阀盖扭力11-15N. M、工作压力 4± 1bar;设备输入压力5±1bar;Cartridge Nut Assembling Torque:11-15Nm 、 Working Pressure :4±1Bar、Pneumatic Spanner Input Pressure 5±1Bar;检验频率Inspection frequency: 1∕ 1 目测1∕ 1Visual 检验项目Self-Inspection: 目测壳体是否有电镀缺陷;阀芯是否装到位;Check whether there is scratch, spot or other plating defect. Check whether the ca...
