汉川有线电视网络运行维护监管指挥系统实施介绍

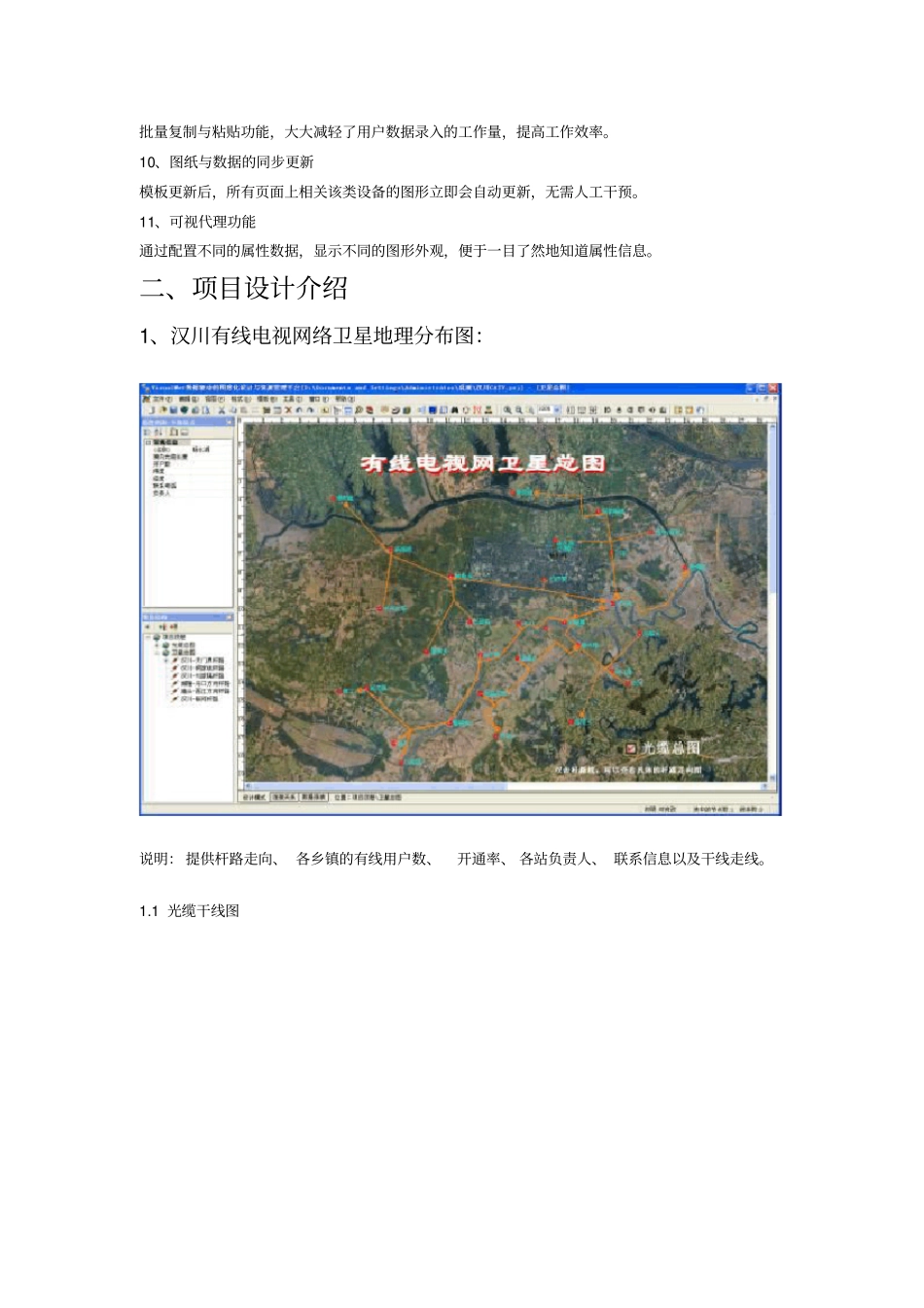

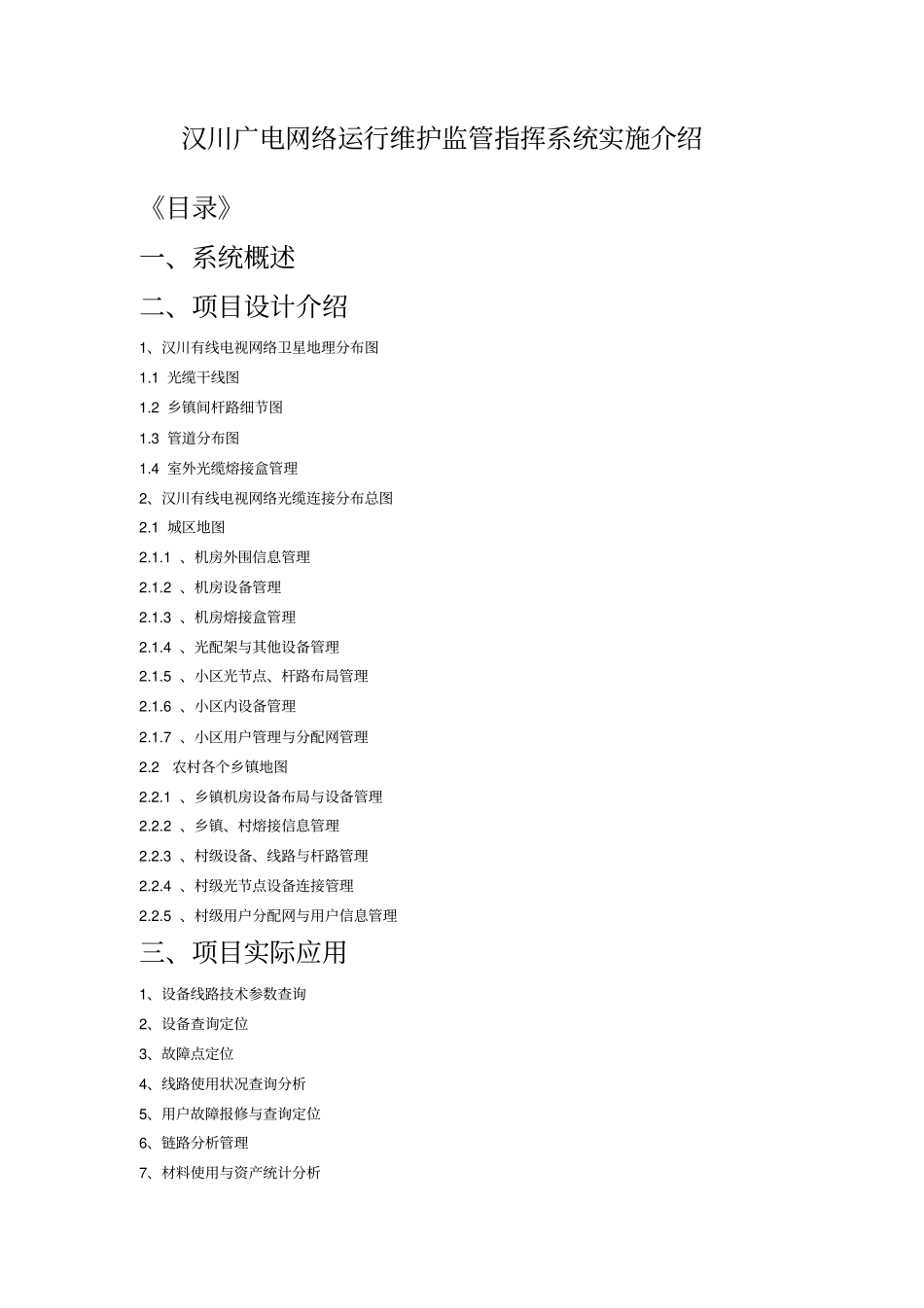

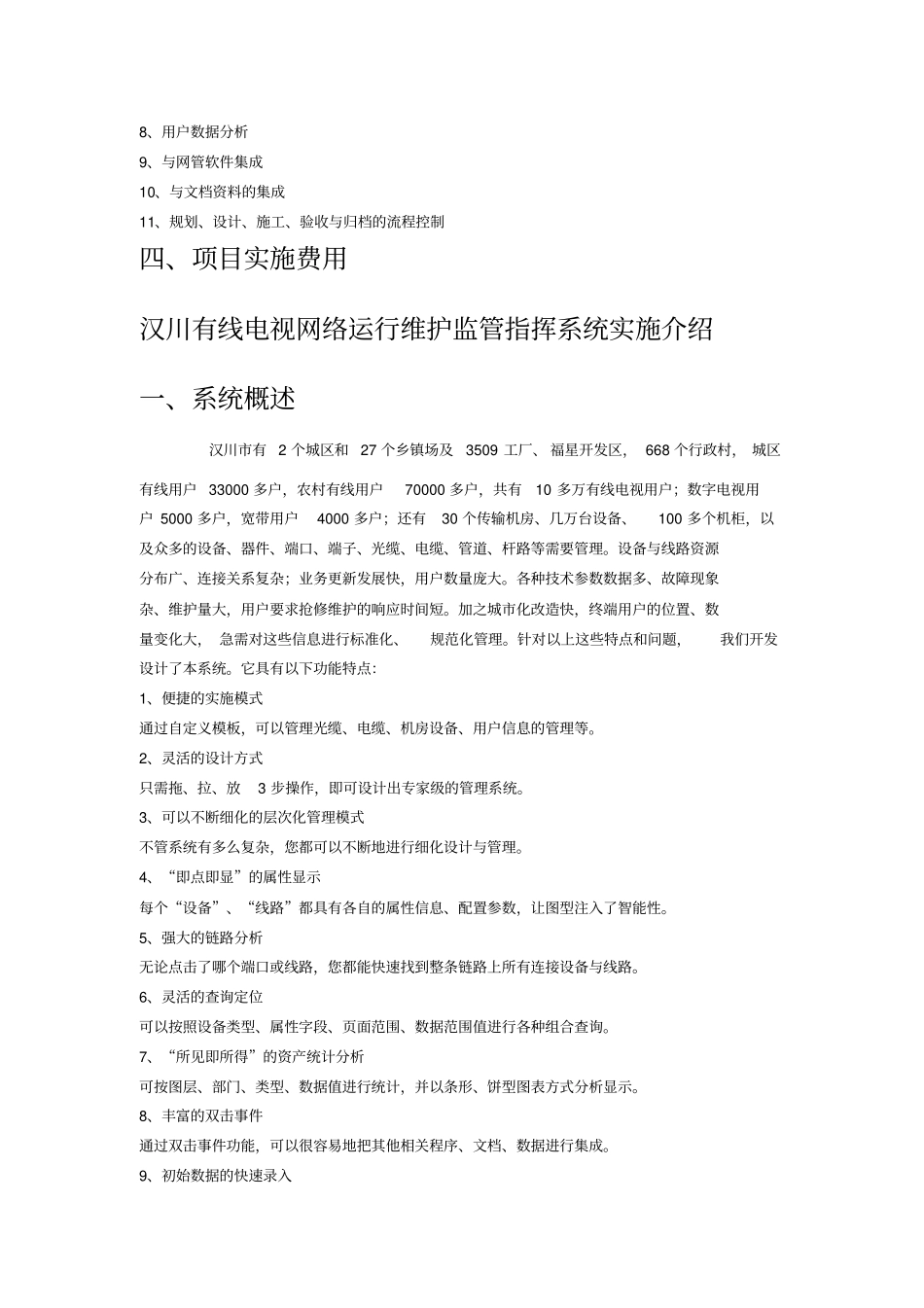

汉川广电网络运行维护监管指挥系统实施介绍《目录》一、系统概述二、项目设计介绍1、汉川有线电视网络卫星地理分布图1.1 光缆干线图1.2 乡镇间杆路细节图1.3 管道分布图1.4 室外光缆熔接盒管理2、汉川有线电视网络光缆连接分布总图2.1 城区地图2.1.1 、机房外围信息管理2.1.2 、机房设备管理2.1.3 、机房熔接盒管理2.1.4 、光配架与其他设备管理2.1.5 、小区光节点、杆路布局管理2.1.6 、小区内设备管理2.1.7 、小区用户管理与分配网管理2.2 农村各个乡镇地图2.2.1 、乡镇机房设备布局与设备管理2.2.2 、乡镇、村熔接信息管理2.2.3 、村级设备、线路与杆路管理2.2.4 、村级光节点设备连接管理2.2.5 、村级用户分配网与用户信息管理三、项目实际应用1、设备线路技术参数查询2、设备查询定位3、故障点定位4、线路使用状况查询分析5、用户故障报修与查询定位6、链路分析管理7、材料使用与资产统计分析8、用户数据分析9、与网管软件集成10、与文档资料的集成11、规划、设计、施工、验收与归档的流程控制四、项目实施费用汉川有线电视网络运行维护监管指挥系统实施介绍一、系统概述汉川市有 2 个城区和 27 个乡镇场及3509 工厂、 福星开发区， 668 个行政村， 城区有线用户 33000 多户，农村有线用户70000 多户，共有10 多万有线电视用户；数字电视用户 5000 多户，宽带用户4000 多户；还有30 个传输机房、几万台设备、100 多个机柜，以及众多的设备、器件、端口、端子、光缆、电缆、管道、杆路等需要管理。设备与线路资源分布广、连接关系复杂；业务更新发展快，用户数量庞大。各种技术参数数据多、故障现象杂、维护量大，用户要求抢修维护的响应时间短。加之城市化改造快，终端用户的位置、数量变化大， 急需对这些信息进行标准化、规范化管理。针对以上这些特点和问题，我们开发设计了本系统。它具有以下功能特点：1、便捷的实施模式通过自定义模板，可以管理光缆、电缆、机房设备、用户信息的管理等。2、灵活的设计方式只需拖、拉、放3 步操作，即可设计出专家级的管理系统。3、可以不断细化的层次化管理模式不管系统有多么复杂，您都可以不断地进行细化设计与管理。4、“即点即显”的属性显示每个“设备”、“线路”都具有各自的属性信息、配置参数，让图型注入了智能性。5、强大的链路分析无论点击了哪个端口或线路，您都能快速找到整条链路上所有连接设备与线路。6、灵活的查询定位可以按照设备类型、属性...
