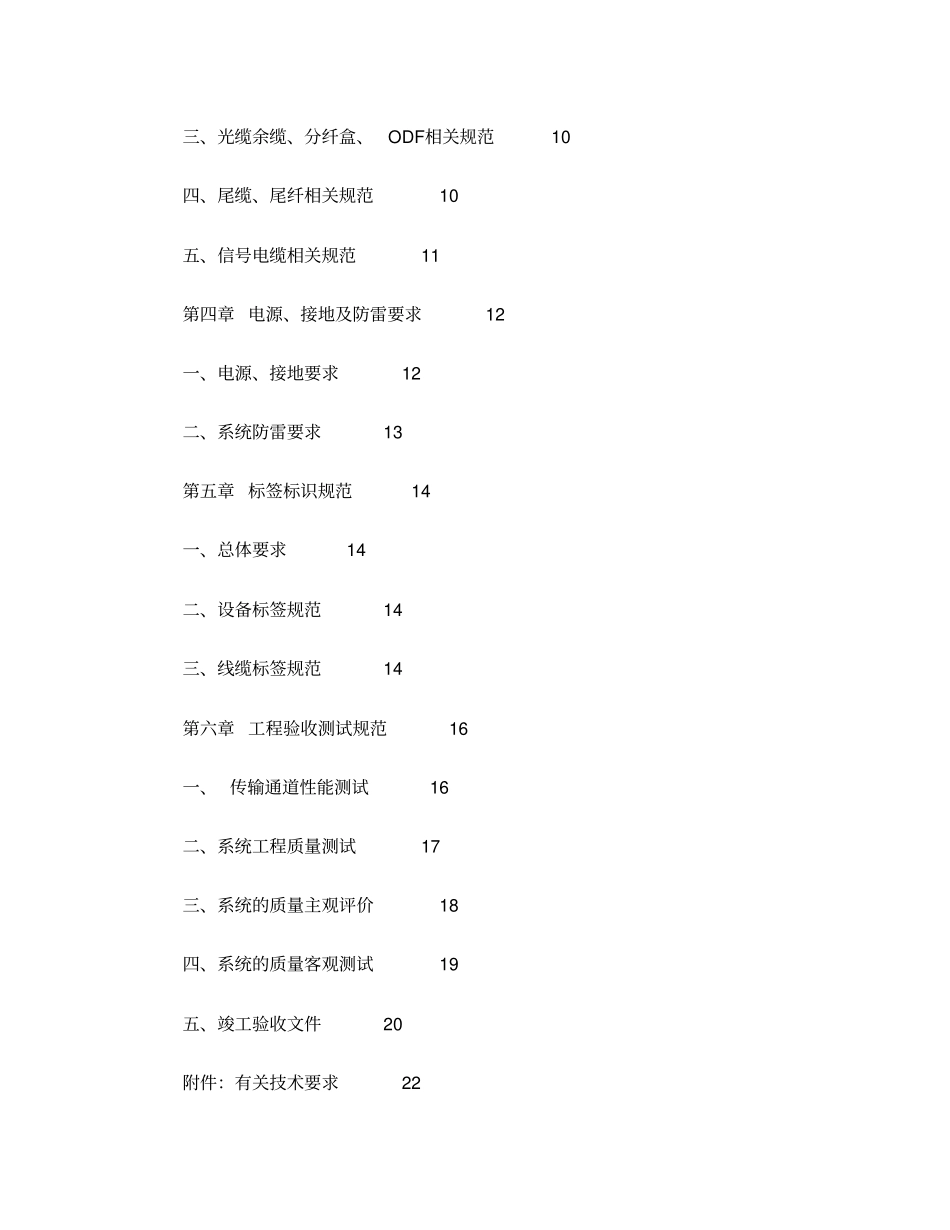

全省社会治安视频监控“天网”工程施工及验收规范中国电信江西公司2009 年 8 月目录第一章 总则 3 第二章 客户端设备安装要求 4 一、总体要求 4 二、监控前端安装要求 4 三、用户接入端设备安装要求 6 四、监控中心设备安装要求 6 五、监控中心环境要求 7 第三章 线缆布放与捆扎 8 一、布放总体要求 8 二、绑扎总体要求 9 三、光缆余缆、分纤盒、ODF 相关规范 10 四、尾缆、尾纤相关规范 10 五、信号电缆相关规范 11 第四章 电源、接地及防雷要求 12 一、电源、接地要求 12 二、系统防雷要求 13 第五章 标签标识规范 14 一、总体要求 14 二、设备标签规范 14 三、线缆标签规范 14 第六章 工程验收测试规范 16 一、 传输通道性能测试 16 二、系统工程质量测试 17 三、系统的质量主观评价 18 四、系统的质量客观测试 19 五、竣工验收文件 20 附件：有关技术要求 22 附一、线缆绑扎： 22 附二、摄像机的相关技术要求： 22 附三、常用的视频电缆型号和传输距离： 24 附四、网络层性能指标要求如下： 24 第一章 总则全省社会治安视频监控“天网”工程设计、安装、验收、维护必须符合安防行业有关视频监控系统标准规范要求。本规范适用于全省社会治安视频监控“天网”工程的新建、扩展和改建工程的设计、施工以及维护、验收，内容涵盖设备安装、布线、标签标识、开通测试及工程质量验收等各方面。本规范适用于承接全省社会治安视频监控“天网”工程的施工单位（部门），包括工程建设部门、各施工单位（部门）以本规范为指导，规范施工作业和竣工交付。第二章 客户端设备安装要求本工程客户端设备包括监控前端（摄像机、云台、视频编码器等），用户接入设备（视频光端机、光猫、ONU），监控中心（用户控制台、解码器、监视器或PC、电视墙等显示设备、客户端软件等）三个部分。一、总体要求安装人员在客户端进行设备安装时应遵守划定范围，在设备安装前必须征求客户意见，明确设备安装位置，接电源位置，信号线在客户端的走线方式和走向等。设备安装中应严格按照合同、设计中确定的设备种类、型号、接口类型等进行施工。进行设备安装前，应对用户端设备的使用环境进行检查，检查内容包括用户电源、接地、环境温度、湿度、防尘情况。环境检查完成后，应作记录，并将记录结果在最后的开通交付报告中标识、注明。在设备安装前，应按厂家使用说明书中的安装步骤，利用设备面板上开...
