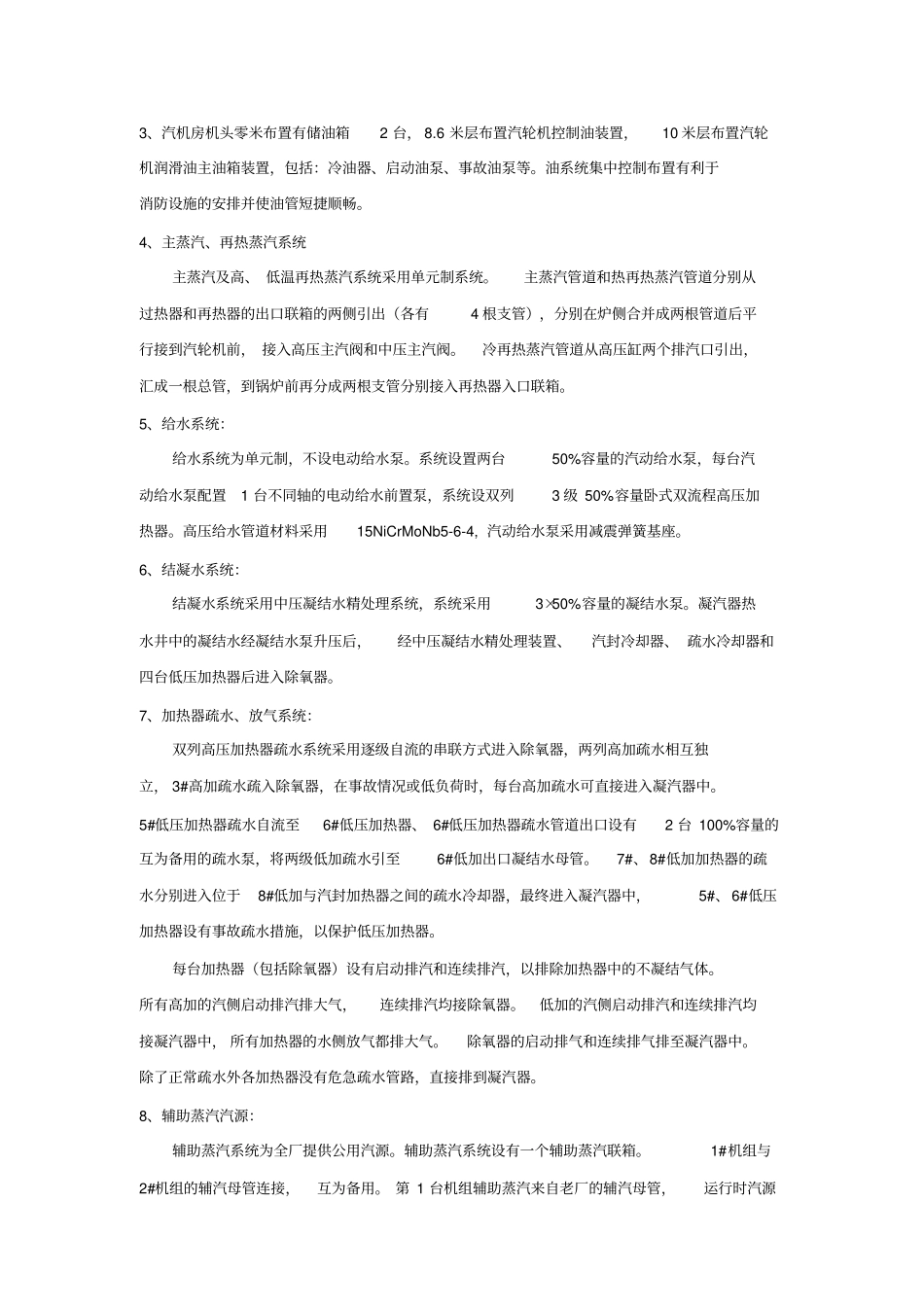

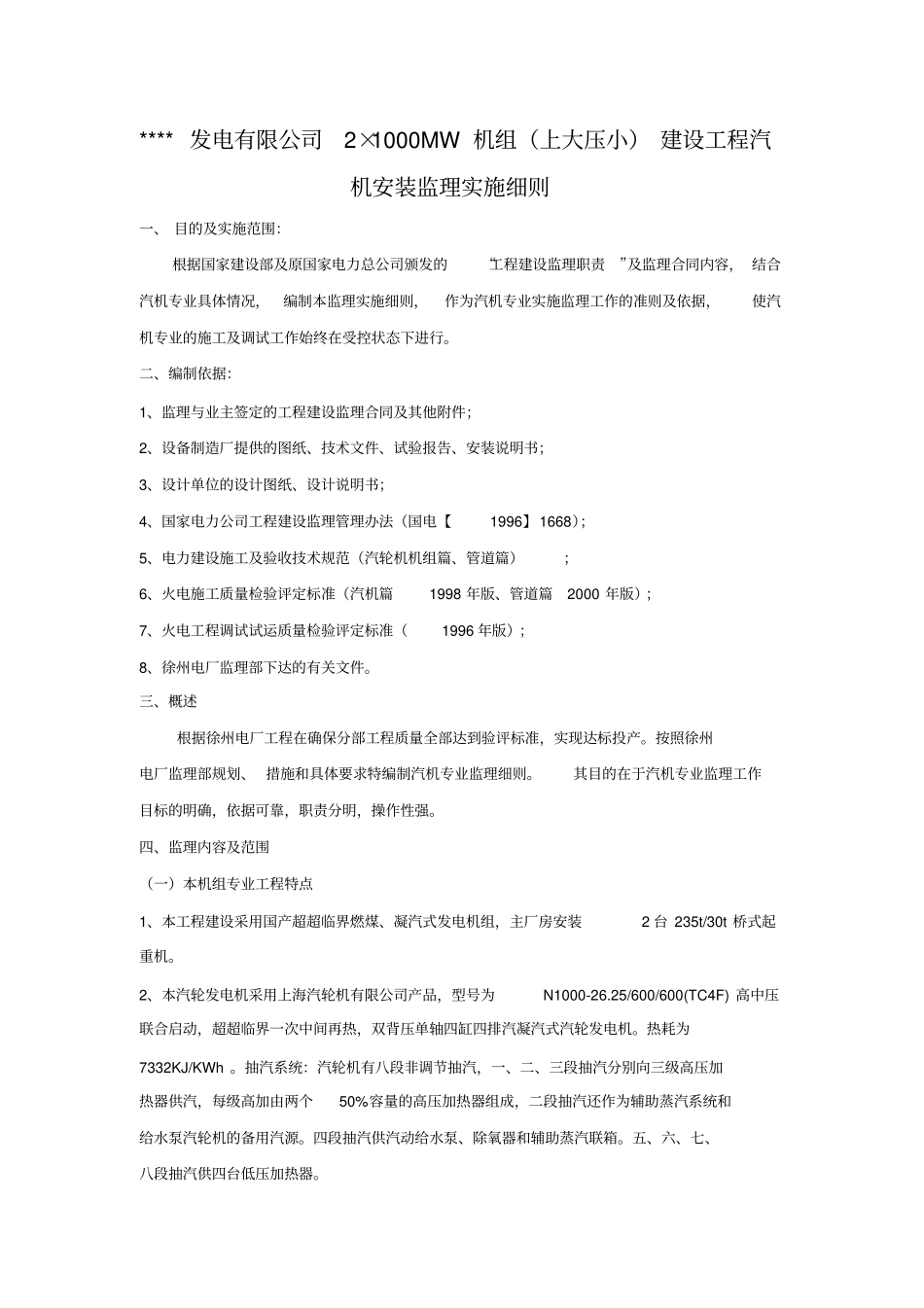

**** 发电有限公司2×1000MW 机组（上大压小） 建设工程汽机安装监理实施细则一、 目的及实施范围：根据国家建设部及原国家电力总公司颁发的“工程建设监理职责”及监理合同内容， 结合汽机专业具体情况，编制本监理实施细则，作为汽机专业实施监理工作的准则及依据，使汽机专业的施工及调试工作始终在受控状态下进行。二、编制依据：1、监理与业主签定的工程建设监理合同及其他附件；2、设备制造厂提供的图纸、技术文件、试验报告、安装说明书；3、设计单位的设计图纸、设计说明书；4、国家电力公司工程建设监理管理办法（国电【1996】1668）；5、电力建设施工及验收技术规范（汽轮机机组篇、管道篇）；6、火电施工质量检验评定标准（汽机篇1998 年版、管道篇2000 年版）；7、火电工程调试试运质量检验评定标准（1996 年版）；8、徐州电厂监理部下达的有关文件。三、概述根据徐州电厂工程在确保分部工程质量全部达到验评标准，实现达标投产。按照徐州电厂监理部规划、 措施和具体要求特编制汽机专业监理细则。其目的在于汽机专业监理工作目标的明确，依据可靠，职责分明，操作性强。四、监理内容及范围（一）本机组专业工程特点1、本工程建设采用国产超超临界燃煤、凝汽式发电机组，主厂房安装2 台 235t/30t 桥式起重机。2、本汽轮发电机采用上海汽轮机有限公司产品，型号为N1000-26.25/600/600(TC4F) 高中压联合启动，超超临界一次中间再热，双背压单轴四缸四排汽凝汽式汽轮发电机。热耗为7332KJ/KWh 。抽汽系统：汽轮机有八段非调节抽汽，一、二、三段抽汽分别向三级高压加热器供汽，每级高加由两个50%容量的高压加热器组成，二段抽汽还作为辅助蒸汽系统和给水泵汽轮机的备用汽源。四段抽汽供汽动给水泵、除氧器和辅助蒸汽联箱。五、六、七、八段抽汽供四台低压加热器。3、汽机房机头零米布置有储油箱2 台， 8.6 米层布置汽轮机控制油装置，10 米层布置汽轮机润滑油主油箱装置，包括：冷油器、启动油泵、事故油泵等。油系统集中控制布置有利于消防设施的安排并使油管短捷顺畅。4、主蒸汽、再热蒸汽系统主蒸汽及高、 低温再热蒸汽系统采用单元制系统。主蒸汽管道和热再热蒸汽管道分别从过热器和再热器的出口联箱的两侧引出（各有4 根支管），分别在炉侧合并成两根管道后平行接到汽轮机前， 接入高压主汽阀和中压主汽阀。冷再热蒸汽管道从高压缸两个排汽口引出，汇成一根总管，到锅炉前再分成两根支管分别接入再热器入口联箱...
