汽车故障诊断及维修信息系统VAS5052

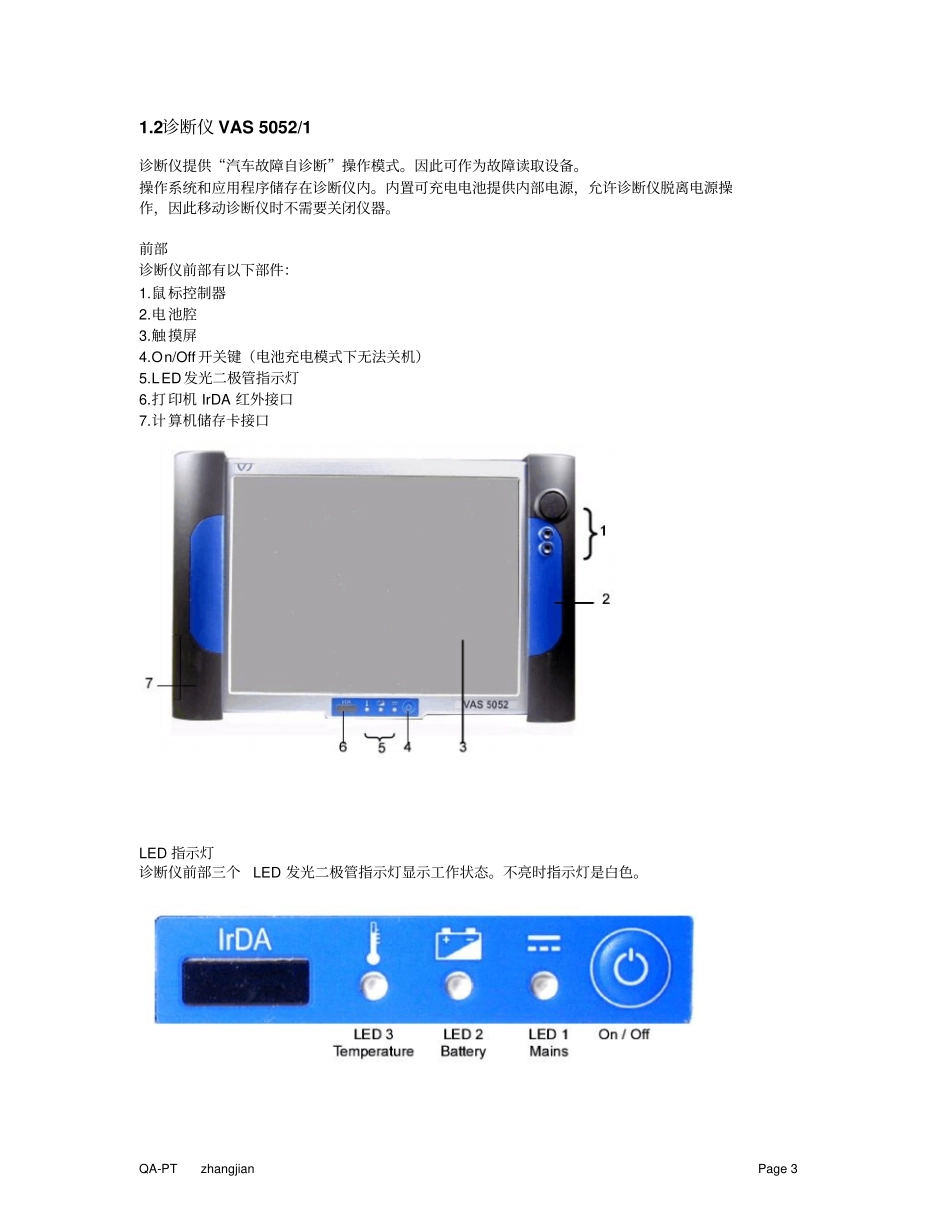

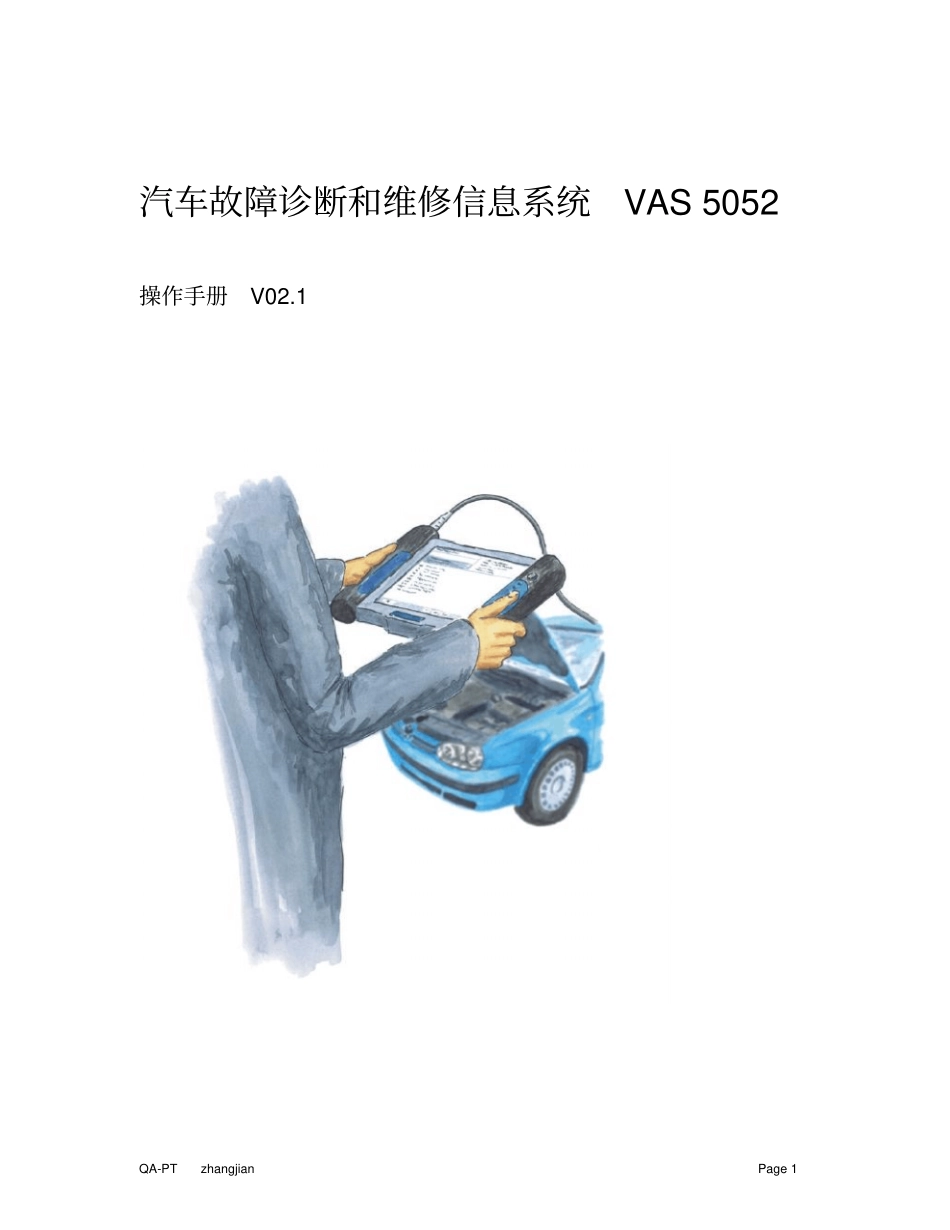

QA-PT zhangjian Page 1 汽车故障诊断和维修信息系统VAS 5052 操作手册V02.1 QA-PT zhangjian Page 2 1. 构造1.1汽车故障诊断和维修信息系统VAS 5052 VAS 5052 包括以下基本部件：1.耳机2.检测仪3.检测仪背包4.检测仪基座连接电缆5.诊断电缆转换接头6.检测仪基座7.诊断电缆8.包装运输用箱可选附件：9.USB接口软盘驱动器10.LT诊断电缆11.用于旧车型的诊断转接电缆12.打印机 IrDA （红外线数据）适配器QA-PT zhangjian Page 3 1.2诊断仪 VAS 5052/1 诊断仪提供“汽车故障自诊断”操作模式。因此可作为故障读取设备。操作系统和应用程序储存在诊断仪内。内置可充电电池提供内部电源，允许诊断仪脱离电源操作，因此移动诊断仪时不需要关闭仪器。前部诊断仪前部有以下部件：1.鼠标控制器2.电池腔3.触摸屏4.On/Off 开关键（电池充电模式下无法关机）5.LED发光二极管指示灯6.打印机 IrDA 红外接口7.计算机储存卡接口LED 指示灯诊断仪前部三个LED 发光二极管指示灯显示工作状态。不亮时指示灯是白色。QA-PT zhangjian Page 4 指示灯含义LED 1 显示两种颜色绿色：诊断仪由外部电源供电（从基座供电电源或诊断仪连接的汽车电路上， 如果基座和汽车电路同时给诊断仪供电，诊断仪自动断开基座供电）红色：由诊断仪内部电池供电或（与LED 2同时亮）通过CD安装充电电路更新软件时。红/绿（交替闪烁）诊断仪内部电池被取出或损坏，由外部电源供电时。LED 2 ，一种颜色黄色：通过基座对电池进行充电时（经过约2.5小时充电后熄灭），或（与 LED 1 同时亮） 通过 CD安装充电电路更新软件时。黄色（闪亮） ：电池温度过高或过低时。充电停止，直到温度恢复正常。黄色（每隔 10秒闪烁）：过热时试图打开仪器。诊断仪将不起动。LED 3 ，一种颜色红色：诊断仪过热时。当LED3 亮时，约 10秒钟后仪器自动关机。然后 LED3 熄灭。如果诊断仪温度正常，LED 亮，请通知西门子服务中心。On/Off 开关键按下约 0.5秒仪器启动按下约 0.5秒到 5秒关闭仪器。仪器5秒钟后立即关闭。软件数据有可能丢失！待机模式（屏幕空白）如果停止操作检测仪，几分钟后自动切换到省电模式。有两种省电模式，取决于检测仪供电方式。如果检测仪由基座或诊断连接线供电，当屏幕停止操作15分钟或当前程序保持15分钟后，进入待机模式。触摸显示屏上方或按方向键，屏幕恢复到原先画面。不能触摸屏幕的其他区域或鼠标控制功能键，因为这有可能激...
